Снятие противовеса гидроцилиндр — HITACHI 218HSL

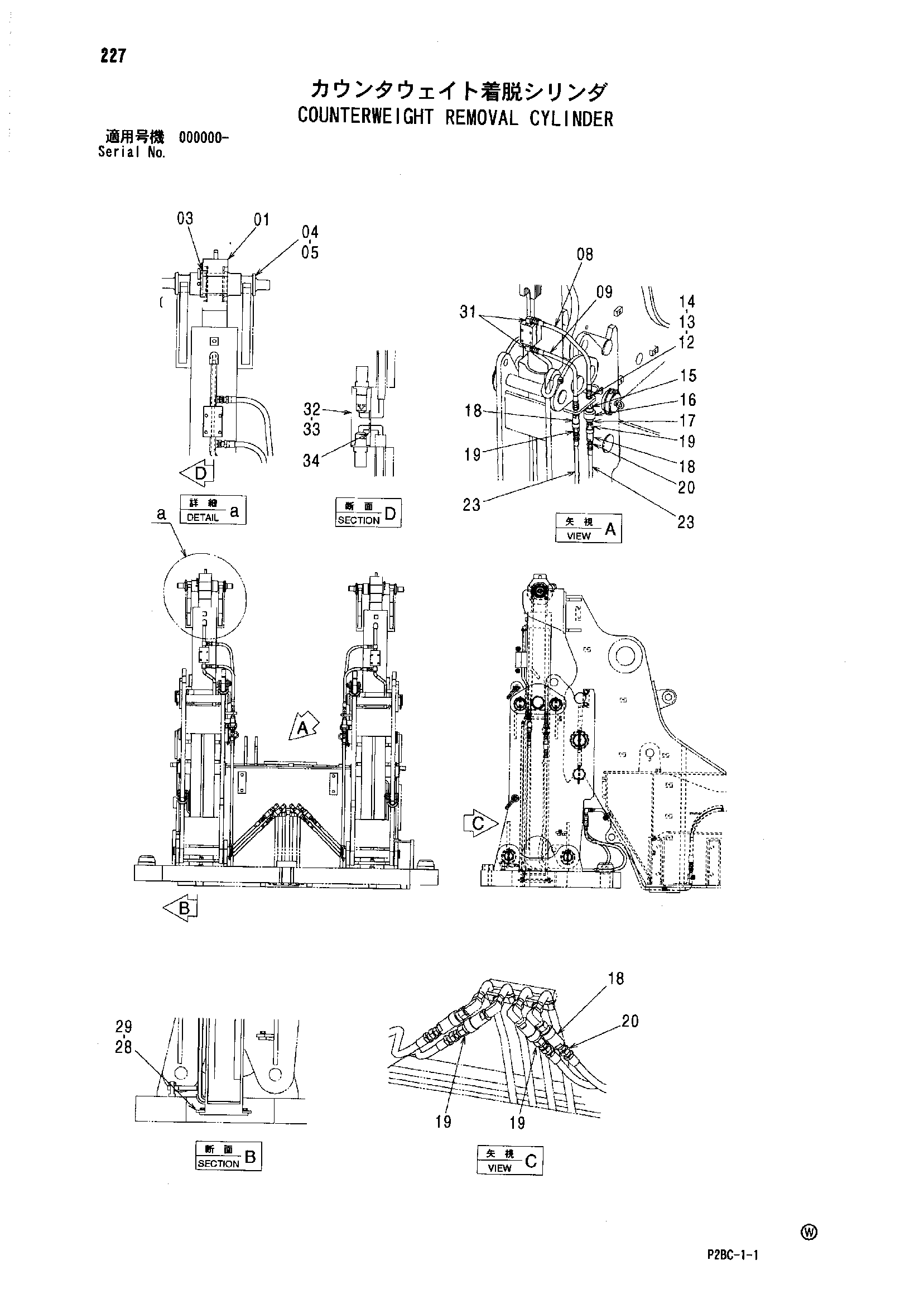

Заводская схема «Снятие противовеса гидроцилиндр» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4627952 | Гидроцилиндр. масляный | 2 |
| 03 | 4132133 | Проставка | 2 |
| 04 | 3006890 | Стопорный палец | 2 |
| 05 | 4641425 | Палец | 2 |
| 08 | 4644457 | Шланг | 2 |
| 09 | 4305222 | Шланг | 2 |
| 12 | 4361209 | Адаптер | 4 |
| 13 | 4202531 | Гайка | 4 |
| 14 | A590914 | Пружинная шайба | 4 |
| 15 | 4094409 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4417422 | Клапан тхроттле | 2 |
| 17 | 4229648 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4022907 | Самоуплотняющееся соединение | 6 |
| 18A | 4072595 | Колпачок | 1 |
| 19 | 4022908 | Самоуплотняющееся соединение | 6 |
| 19A | 4072596 | Колпачок | 1 |
| 20 | 4215650 | Адаптер | 8 |
| 23 | 4617404 | Шланг | 4 |
| 28 | 4635565 | Пластина | 4 |
| 29 | J271020 | Болт с шайбой | 8 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Плоская шайба | 1 |
| 31 | A852333 | Угловой штуцер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4631674 | Коллектор | 2 |
| 32 | 4643991 | Коллектор | 2 |
| 33 | J781040 | Болт с внутренним шестигранником | 8 |
| 33 | J780630 | Болт с внутренним шестигранником | 8 |
| 34 | 4506412 | Уплотнительное кольцо | 6 |
| 34 | 4506412 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
