Поворотный клапан — HITACHI ZX40U
Схема и каталожные номера деталей узла «Поворотный клапан» для экскаватора HITACHI ZX40U.

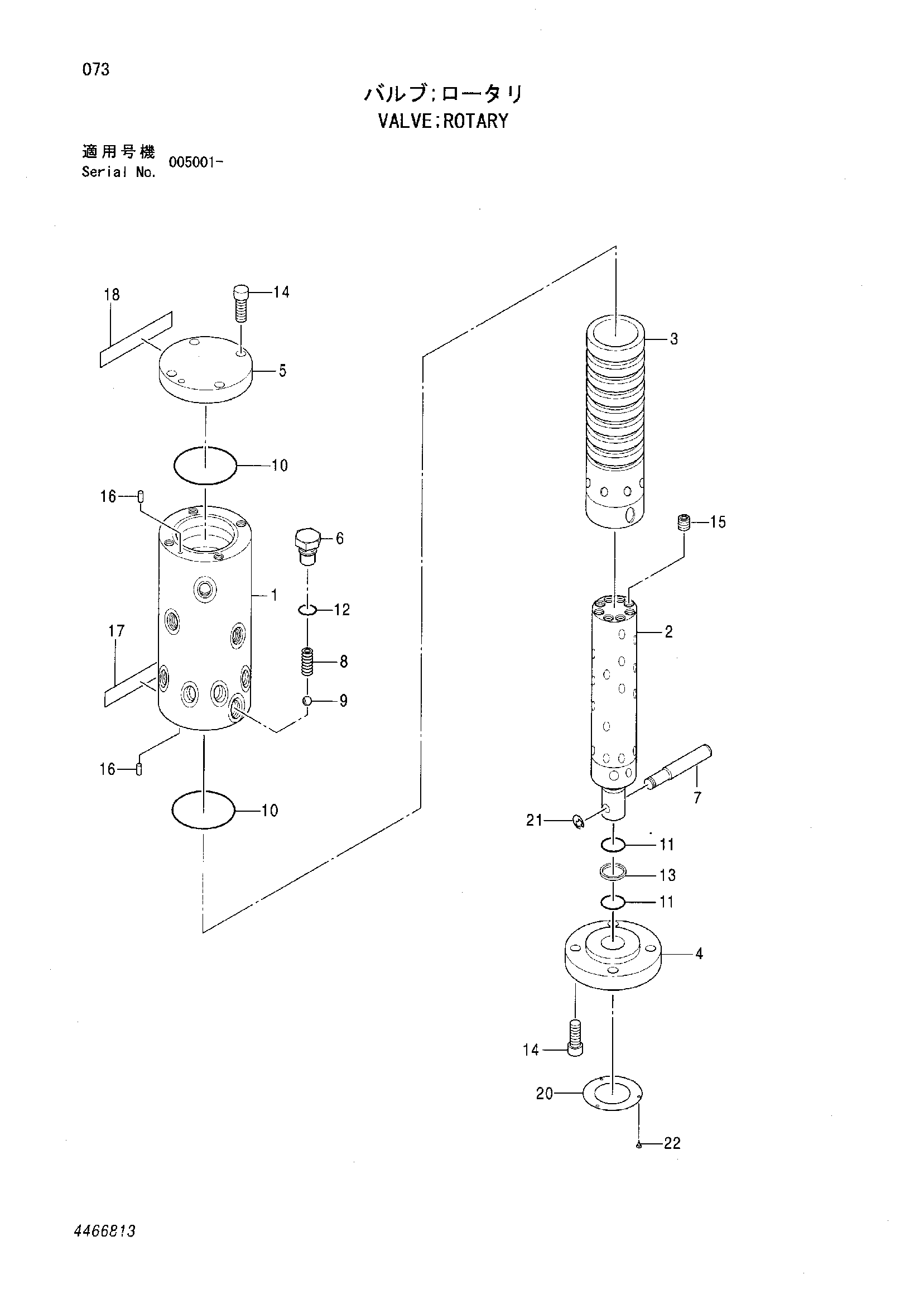

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE ROTARY | 4466813 | 1 |
| 1 | BODY | В составе узла | 1 |
| 2 | SPINDLE | В составе узла | 1 |
| 3 | SLEEVE | В составе узла | 1 |
| 4 | COVER | 4479766 | 1 |
| 5 | COVER | 4479767 | 1 |
| 6 | PLUG | 4479768 | 1 |
| 7 | HANDLE | 4479769 | 1 |
| 8 | SPRING | 4449860 | 1 |
| 9 | BALL STEEL | 4449861 | 1 |
| 10 | O-RING | A810060 | 2 |
| 11 | O-RING | 985582 | 2 |
| 12 | O-RING | 962567 | 1 |
| 13 | RING BACK-UP | 4040365 | 1 |
| 14 | BOLT SOCKET | J770620 | 8 |
| 15 | BOLT SOCKET | В составе узла | 8 |
| 16 | PIN SPRING | 4051267 | 2 |
| 17 | DECAL | 4479771 | 1 |
| 18 | DECAL | 4479772 | 1 |
| 20 | NAME-PLATE | В составе узла | 1 |
| 21 | RING RETAINING | 4479773 | 1 |
| 22 | SCREW | В составе узла | 3 |
| 100 | BODY VALVE | 4479775 | 1 |
| 200 | KIT SEAL | 4479774 | 1 |
