Электромагнитный клапан — HITACHI ZX40U
Схема и каталожные номера деталей узла «Электромагнитный клапан» для экскаватора HITACHI ZX40U.

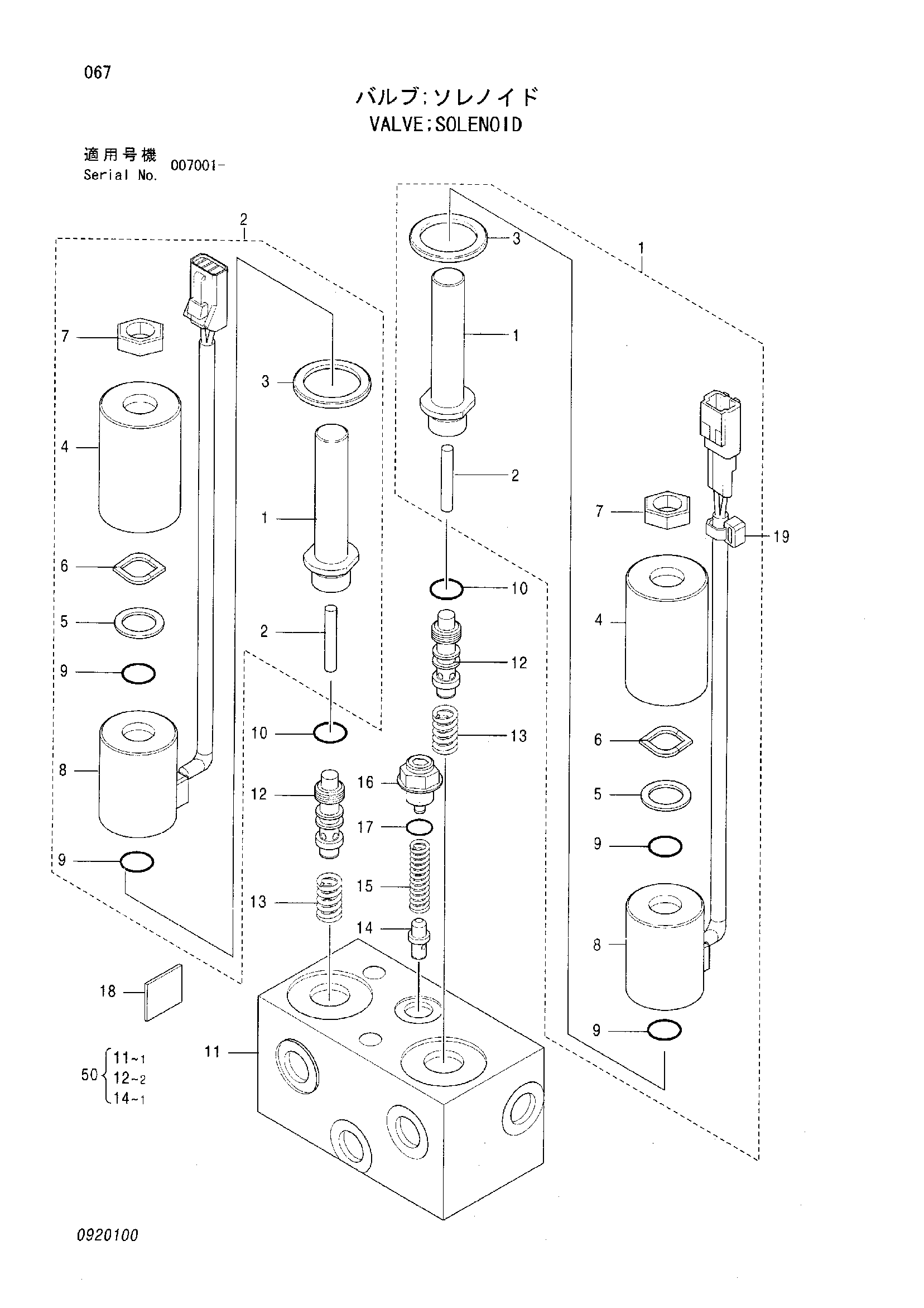

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE SOLENOID | 4615209 | 1 |
| 1 | SOLENOID | 0920101 | 1 |
| 1-1 | SOLENOID | В составе узла | 1 |
| 1-2 | SHAFT | В составе узла | 1 |
| 1-3 | PLATE | В составе узла | 1 |
| 1-4 | CASE | В составе узла | 1 |
| 1-5 | PLATE | В составе узла | 1 |
| 1-6 | WASHER | В составе узла | 1 |
| 1-7 | NUT | 0920102 | 1 |
| 1-8 | SOLENOID | В составе узла | 1 |
| 1-9 | O-RING | В составе узла | 2 |
| 2 | SOLENOID | 0920103 | 1 |
| 2-1 | SOLENOID | В составе узла | 1 |
| 2-2 | SHAFT | В составе узла | 1 |
| 2-3 | PLATE | В составе узла | 1 |
| 2-4 | CASE | В составе узла | 1 |
| 2-5 | PLATE | В составе узла | 1 |
| 2-6 | WASHER | В составе узла | 1 |
| 2-7 | NUT | 0920102 | 1 |
| 2-8 | SOLENOID | В составе узла | 1 |
| 2-9 | O-RING | В составе узла | 2 |
| 10 | O-RING | 0920104 | 2 |
| 11 | BLOCK | В составе узла | 1 |
| 12 | SPOOL | В составе узла | 2 |
| 13 | SPRING | 0920105 | 2 |
| 14 | CAP | В составе узла | 1 |
| 15 | SPRING | 0920106 | 1 |
| 16 | ADJUSTER | 0920107 | 1 |
| 17 | O-RING | 0920108 | 1 |
| 18 | NAME-PLATE | В составе узла | 1 |
| 19 | BAND | 0920109 | 1 |
| 50 | VALVE BLOCK ASS'Y | 0920110 | 1 |
