Электромагнитный клапан — HITACHI ZX40U
Схема и каталожные номера деталей узла «Электромагнитный клапан» для экскаватора HITACHI ZX40U.

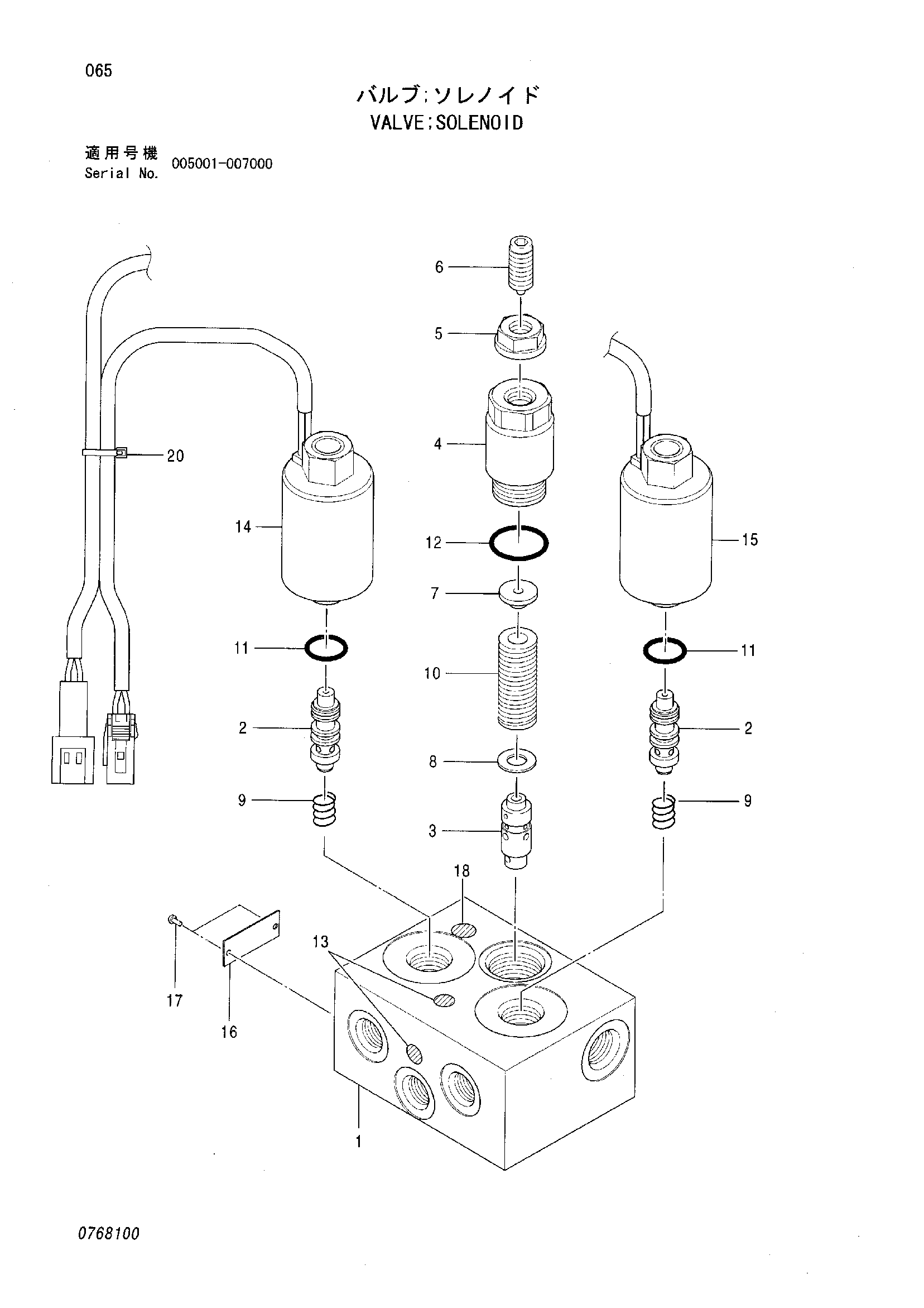

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE SOLENOID | 4415398 | 1 |
| 1 | BODY | В составе узла | 1 |
| 2 | SPOOL | В составе узла | 2 |
| 3 | SPOOL | В составе узла | 1 |
| 4 | GUIDE | 0685601 | 1 |
| 5 | NUT | 0499108 | 1 |
| 6 | SCREW ADJUSTING | 0499105 | 1 |
| 7 | SEAT SPRING | 0685602 | 1 |
| 8 | SEAT SPRING | 0685603 | 1 |
| 9 | SPRING | 0768101 | 2 |
| 10 | SPRING | 0768102 | 1 |
| 11 | O-RING | 4509180 | 2 |
| 12 | O-RING | 4506420 | 1 |
| 13 | PLUG | В составе узла | 4 |
| 14 | SOLENOID | 0768103 | 1 |
| 15 | SOLENOID | 0768104 | 1 |
| 16 | NAME-PLATE | В составе узла | 1 |
| 17 | SCREW DRIVE | В составе узла | 2 |
| 18 | PLUG | В составе узла | 2 |
| 20 | BAND | 0685705 | 1 |
