Пилотный клапан отвала PAT — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотный клапан отвала PAT» для экскаватора HITACHI ZX40U.

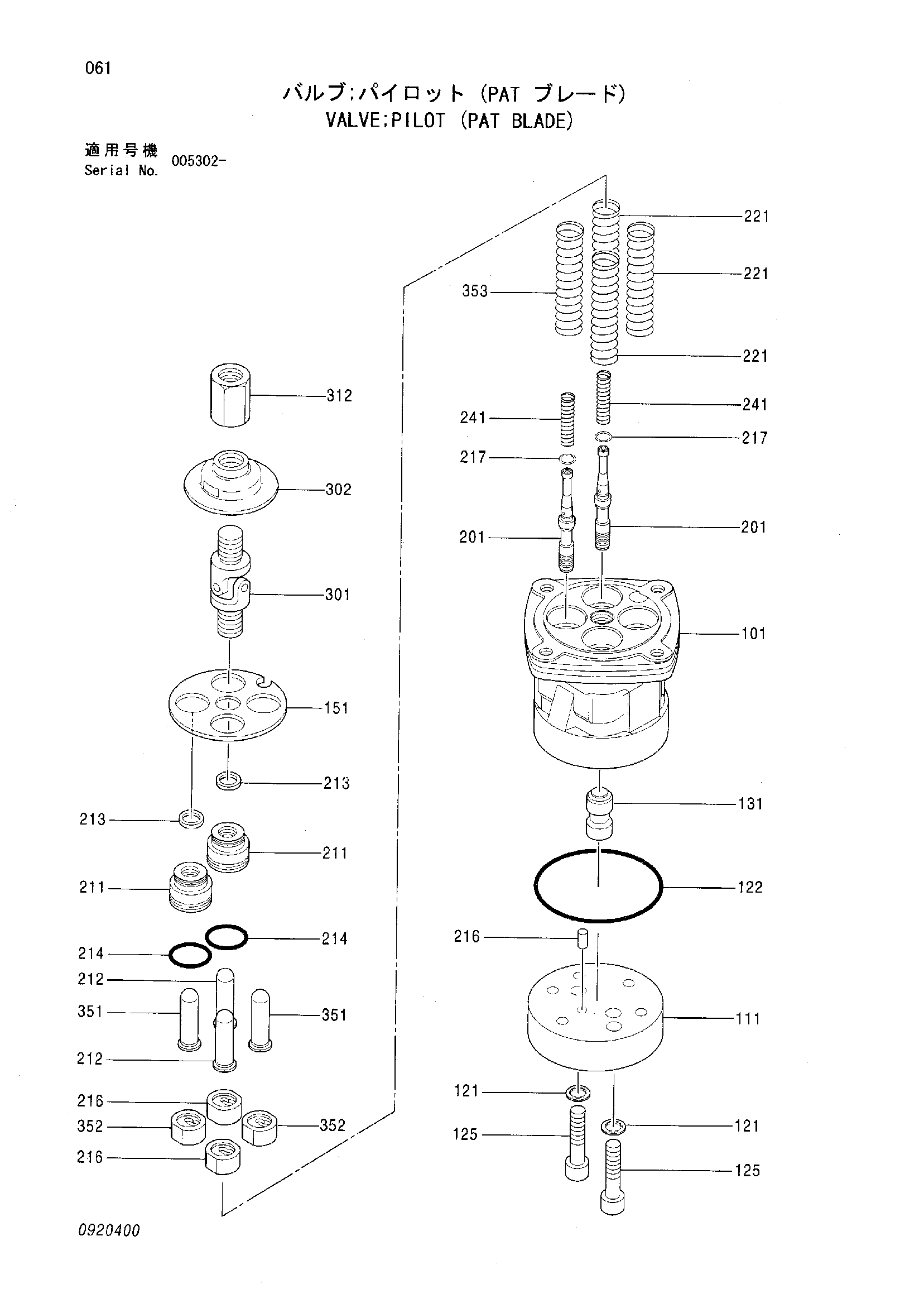

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE PILOT | 4601408 | 1 |
| 101 | CASING | В составе узла | 1 |
| 111 | PLATE | 0799901 | 1 |
| 121 | WASHER SEAL | 0708402 | 2 |
| 122 | O-RING | 0799902 | 1 |
| 125 | BOLT SOCKET | 0799903 | 2 |
| 126 | PIN SPRING | 4101345 | 1 |
| 131 | BUSHING | 0799904 | 1 |
| 151 | PLATE | 0869401 | 1 |
| 201 | SPOOL | В составе узла | 4 |
| 211 | PLUG | 0629003 | 4 |
| 212 | ROD | 0628907 | 2 |
| 213 | SEAL | 0628908 | 4 |
| 214 | O-RING | 4506420 | 4 |
| 216 | SEAT SPRING | 0870003 | 2 |
| 217 | WASHER | 0428907 | 4 |
| 221 | SPRING | 0920401 | 3 |
| 241 | SPRING | 0920402 | 4 |
| 301 | JOINT | 0799910 | 1 |
| 302 | PLATE | 0799911 | 1 |
| 312 | NUT ADJUSTING | 0799912 | 1 |
| 351 | ROD PUSH | 0799906 | 2 |
| 352 | SEAT SPRING | 0799907 | 2 |
| 353 | SPRING | 0920403 | 1 |
