Пилотный клапан отвала PAT — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотный клапан отвала PAT» для экскаватора HITACHI ZX40U.

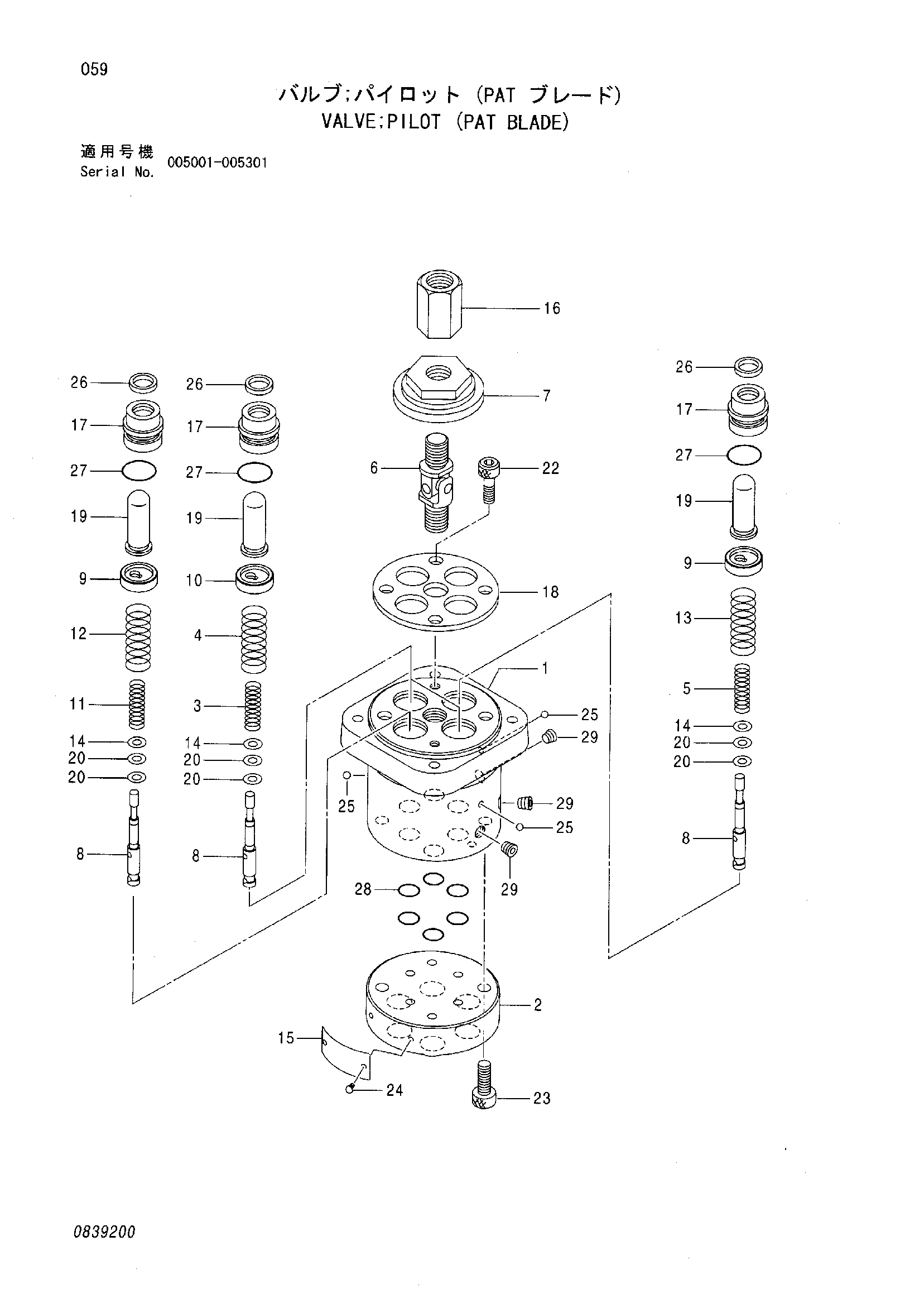

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE PILOT | 4428195 | 1 |
| 1 | BODY | В составе узла | 1 |
| 2 | PLATE | 0832401 | 1 |
| 3 | SPRING COMP | 0839201 | 2 |
| 4 | SPRING COMP | 0839202 | 2 |
| 5 | SPRING COMP | 0839203 | 1 |
| 6 | JOINT | 0839204 | 1 |
| 7 | CAM | 0839205 | 1 |
| 8 | SPOOL | В составе узла | 4 |
| 9 | HOLDER SPRI | 0839206 | 2 |
| 10 | HOLDER SPRI | 0839207 | 2 |
| 11 | SPRING COMP | 0839208 | 1 |
| 12 | SPRING COMP | 0839209 | 1 |
| 13 | SPRING COMPRES. | 0832406 | 1 |
| 14 | SHIM | 0832407 | 4 |
| 15 | NAME-PLATE | В составе узла | 1 |
| 16 | NUT | 0832408 | 1 |
| 17 | SLEEVE | 0832409 | 4 |
| 18 | PLATE | 0832410 | 1 |
| 19 | PUSHER | 0832411 | 4 |
| 20 | SHIM | 0832412 | 8 |
| 22 | BOLT SOCKET | 0832413 | 2 |
| 23 | BOLT SOCKET | 0832414 | 2 |
| 24 | RIVET SCREW | 0839210 | 2 |
| 25 | BALL STEEL | В составе узла | 3 |
| 26 | PACKING:U-RING | 0832415 | 4 |
| 27 | O-RING | 0839211 | 4 |
| 28 | O-RING | 0832416 | 6 |
| 29 | PLUG | 0712703 | 3 |
