Пилотный клапан отвала — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотный клапан отвала» для экскаватора HITACHI ZX40U.

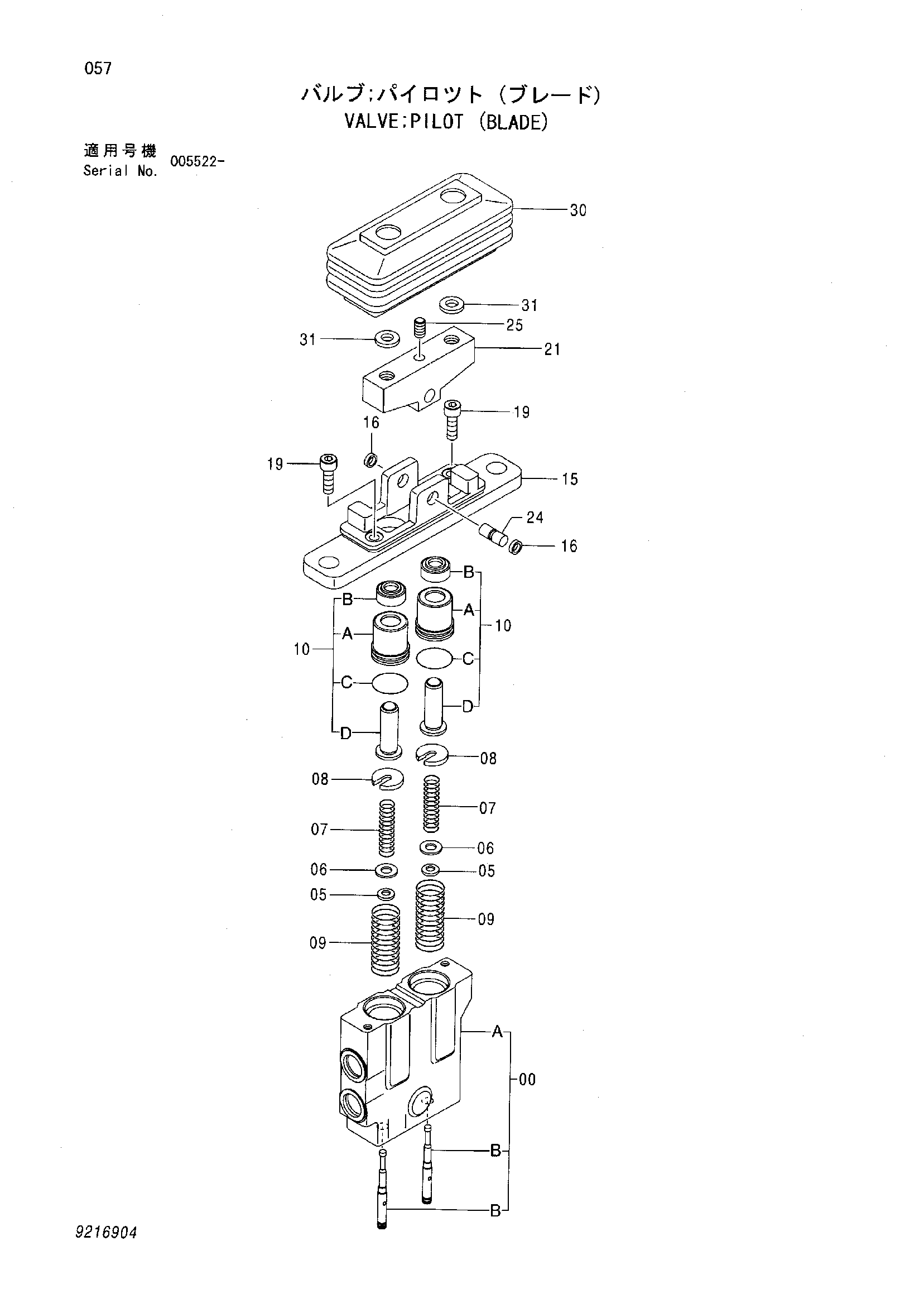

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE PILOT | 4600430 | 1 |
| 00 | CASING | 8088360 | 1 |
| 00A | CASING | В составе узла | 1 |
| 00B | SPOOL | В составе узла | 1 |
| 05 | SPACER | 4319299 | 2 |
| 06 | SHIM | 4203411 | 6 |
| 07 | SPRING COMPRES. | 4474214 | 2 |
| 08 | GUIDE SPRING | 4474218 | 2 |
| 09 | SPRING COMPRES. | 4477493 | 2 |
| 10 | PUSHER ASS'Y | 9214706 | 2 |
| 10A | BUSHING | 3095375 | 1 |
| 10B | SEAL OIL | 4447050 | 1 |
| 10C | O-RING | 4269615 | 1 |
| 10D | PUSHER | 9758896 | 1 |
| 15 | HOLDER | 2048256 | 1 |
| 16 | BUSHING | 4480261 | 2 |
| 19 | BOLT SOCKET | J780625 | 2 |
| 21 | CAM | 4474216 | 1 |
| 24 | PIN | 4474217 | 1 |
| 25 | SCREW SET | 4209728 | 1 |
| 30 | BOOT | 2048374 | 1 |
| 31 | SPACER | 4482606 | 2 |
