Пилотный клапан хода — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотный клапан хода» для экскаватора HITACHI ZX40U.

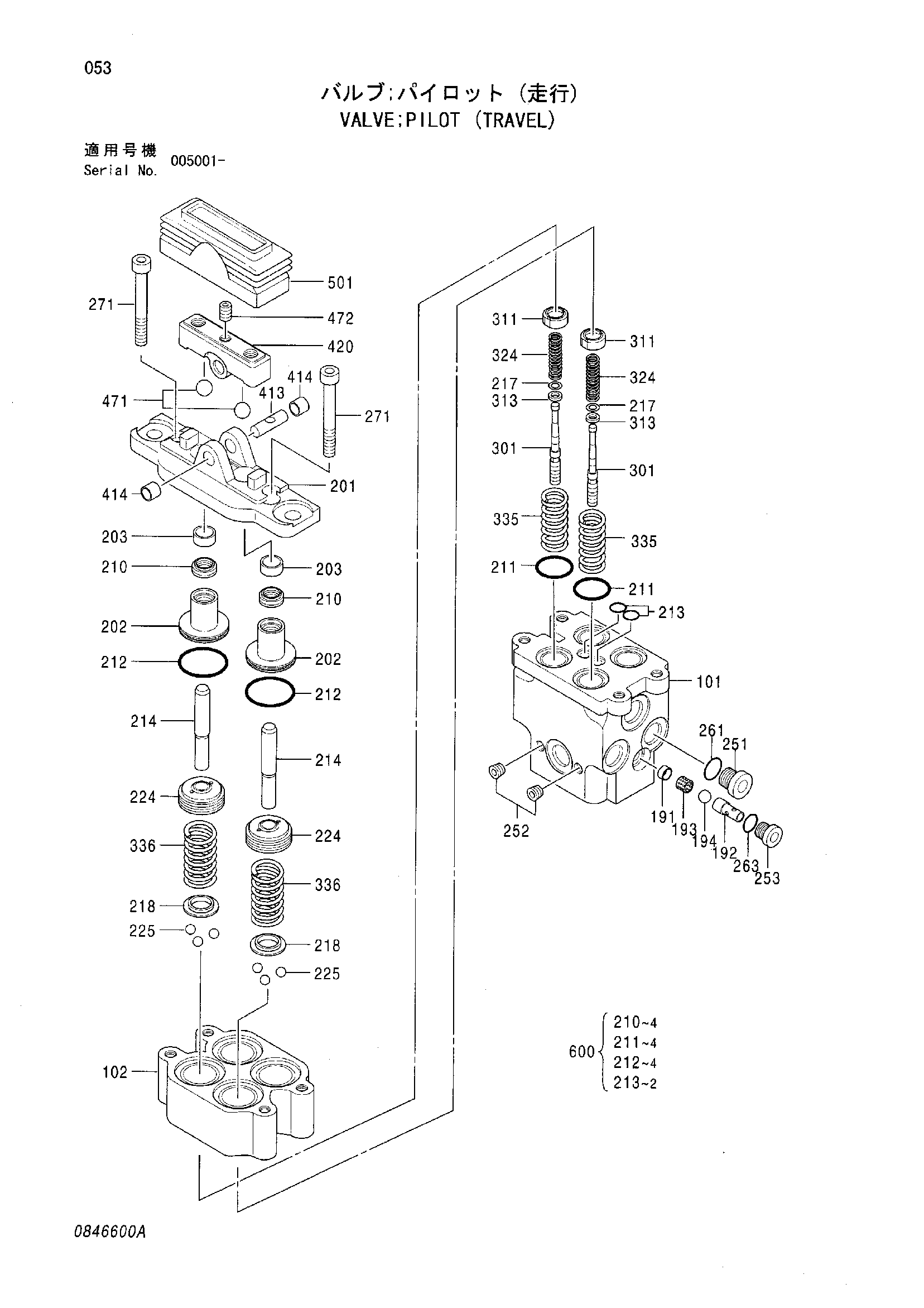

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE PILOT | 4467243 | 1 |
| 101 | CASING | В составе узла | 1 |
| 102 | CASING | В составе узла | 1 |
| 191 | SEAT | В составе узла | 2 |
| 192 | SEAT | В составе узла | 2 |
| 193 | BUSHING | В составе узла | 2 |
| 194 | BALL STEEL | В составе узла | 2 |
| 201 | COVER | В составе узла | 2 |
| 202 | PLUG | 0846601 | 4 |
| 203 | CAP | 0846602 | 4 |
| 210 | PACKING | В составе узла | 4 |
| 211 | O-RING | В составе узла | 4 |
| 212 | O-RING | В составе узла | 4 |
| 213 | O-RING | В составе узла | 2 |
| 214 | ROD PUSH | В составе узла | 4 |
| 217 | SHIM | 0846603 | 4 |
| 218 | SEAT SPRING | 0846604 | 4 |
| 224 | PISTON | В составе узла | 4 |
| 225 | BALL STEEL | 0846605 | 12 |
| 251 | PLUG | 0846606 | 3 |
| 252 | PLUG | В составе узла | 6 |
| 253 | PLUG | 0846607 | 2 |
| 261 | O-RING | 0846608 | 3 |
| 263 | O-RING | 0846609 | 2 |
| 271 | BOLT SOCKET | 0846610 | 4 |
| 301 | SPOOL | В составе узла | 4 |
| 311 | SEAT SPRING | 0846611 | 4 |
| 313 | WASHER | 0846612 | 4 |
| 324 | SPRING | 0846613 | 4 |
| 335 | SPRING | 0846614 | 4 |
| 336 | SPRING | 0846615 | 4 |
| 413 | SHAFT CAM | В составе узла | 2 |
| 414 | BUSHING | В составе узла | 4 |
| 420 | CAM | В составе узла | 2 |
| 471 | BALL STEEL | В составе узла | 4 |
| 472 | SCREW SET | 0846616 | 2 |
| 501 | BOOT | 0757402 | 2 |
| 600 | KIT SEAL | 0846617 | 1 |
