Пилотный клапан (рабочее оборудование, поворот) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотный клапан (рабочее оборудование, поворот)» для экскаватора HITACHI ZX40U.

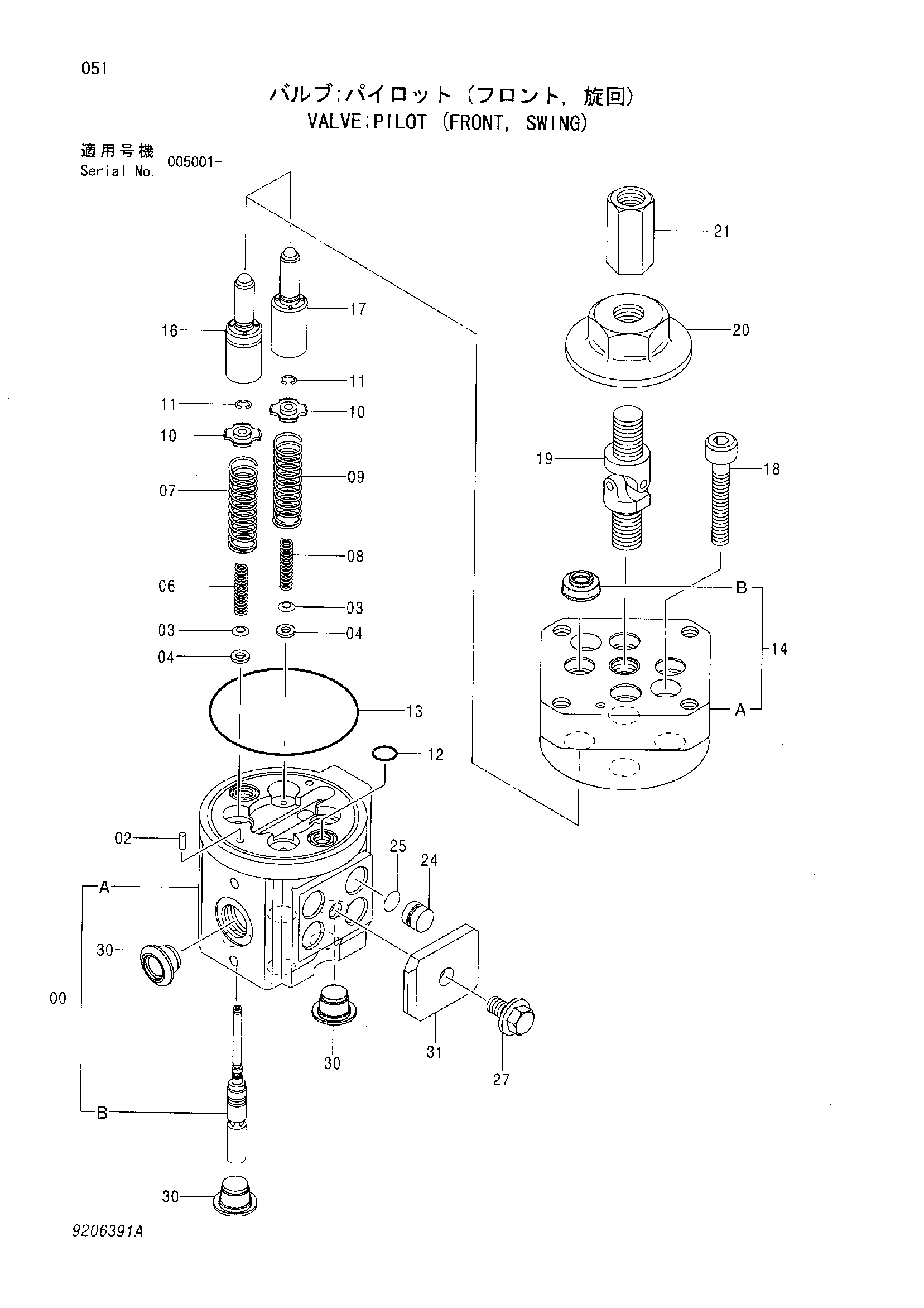

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE PILOT | 4462567 | 1 |
| 00 | CASING | 8081453 | 1 |
| 00A | CASING | В составе узла | 1 |
| 00B | SPOOL | В составе узла | 4 |
| 02 | PIN KNOCK | J400408 | 2 |
| 03 | SHIM | 4203411 | 12 |
| 04 | SPACER | 4410898 | 4 |
| 06 | SPRING COMPRES. | 4425414 | 2 |
| 07 | SPRING COMPRES. | 4421771 | 2 |
| 08 | SPRING COMPRES. | 4429120 | 2 |
| 09 | SPRING COMPRES. | 4446960 | 2 |
| 10 | GUIDE SPRING | 4429119 | 4 |
| 11 | RING RETAINING | 4437333 | 4 |
| 12 | O-RING | 4431914 | 2 |
| 13 | O-RING | 4431915 | 1 |
| 14 | BLOCK | В составе узла | 1 |
| 14 | BLOCK | 9234284 | 1 |
| 14A | BLOCK | 2044350 | 1 |
| 14A | BLOCK | В составе узла | 1 |
| 14B | SEAL OIL | 4447050 | 4 |
| 14B | SEAL OIL | В составе узла | 4 |
| 16 | PUSHER | 9754825 | 2 |
| 16 | PUSHER | 9759158 | 2 |
| 17 | PUSHER | 9754826 | 2 |
| 17 | PUSHER | 9759157 | 2 |
| 18 | BOLT SOCKET | J780845 | 2 |
| 19 | JOINT UNIVERSAL | 4335060 | 1 |
| 20 | CAM | 4437106 | 1 |
| 21 | JOINT SCREW | 4182067 | 1 |
| 24 | PLUG | 4442323 | 4 |
| 25 | O-RING | 939356 | 4 |
| 27 | BOLT SEMS | J010816 | 1 |
| 27 | BOLT SEMS | J260816 | 1 |
| 27 | BOLT SEMS | J260816 | 1 |
| 30 | CAP RUBBER | 4365332 | 6 |
| 31 | PLATE | 4467104 | 1 |
