Секция (7) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Секция (7)» для экскаватора HITACHI ZX40U.

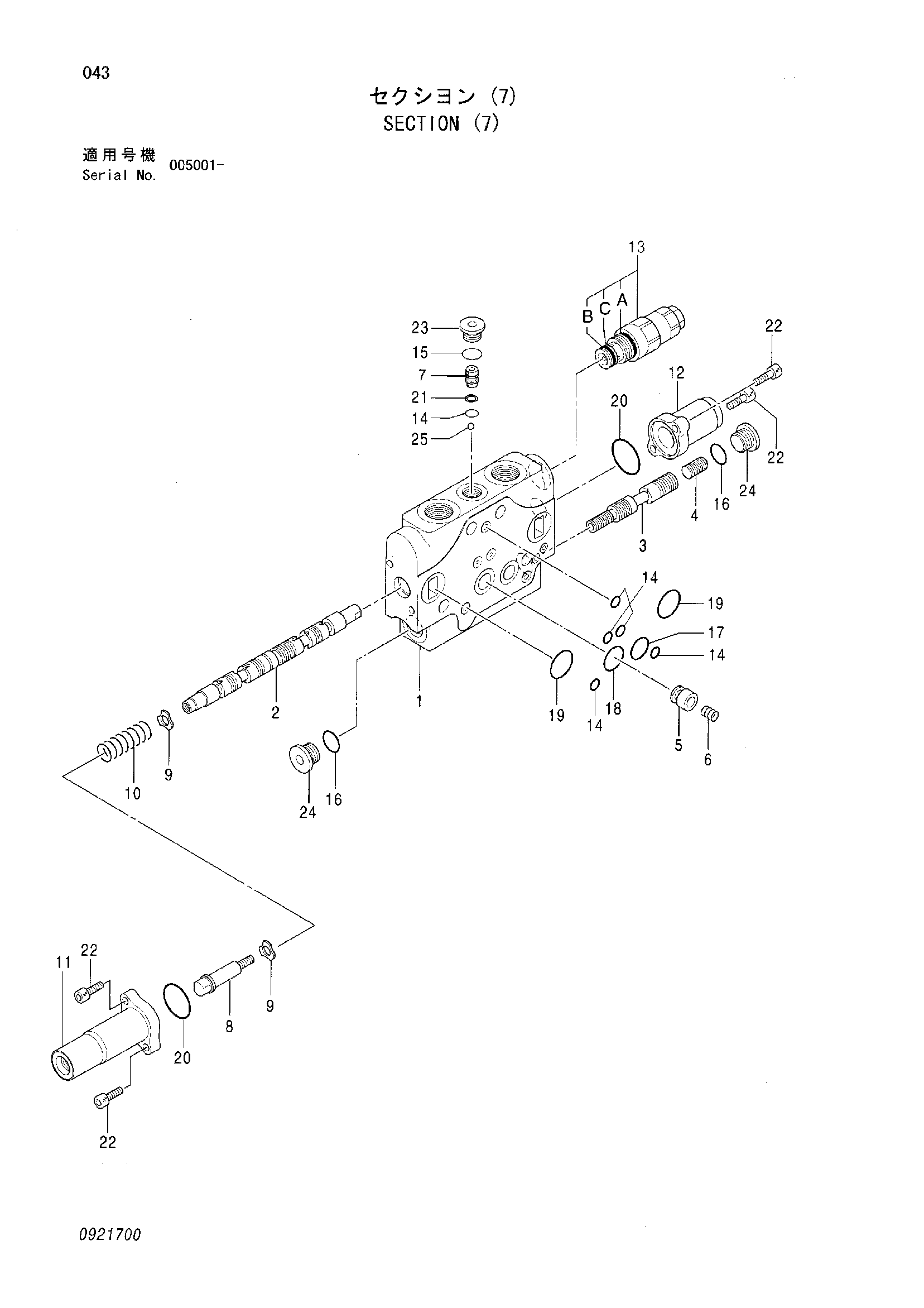

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | SECTION | 4620130 | 1 |
| 1 | BODY | В составе узла | 1 |
| 2 | SPOOL | В составе узла | 1 |
| 3 | SPOOL | В составе узла | 1 |
| 4 | PISTON | В составе узла | 1 |
| 5 | VALVE CHECK | 0798601 | 1 |
| 6 | SPRING | 0798602 | 1 |
| 7 | SEAT | 0798603 | 1 |
| 8 | BOLT | В составе узла | 1 |
| 9 | RETAINER | В составе узла | 2 |
| 10 | SPRING | В составе узла | 1 |
| 11 | CAP | 0798801 | 1 |
| 12 | CAP | 0798701 | 1 |
| 13 | VALVE CHECK ASS'Y | 0799001 | 1 |
| 13A | O-RING | 4506420 | 1 |
| 13B | O-RING | 4510167 | 1 |
| 13C | RING BACK-UP | 0842802 | 1 |
| 14 | O-RING | 4506407 | 6 |
| 15 | O-RING | 957366 | 1 |
| 16 | O-RING | 4509180 | 2 |
| 17 | O-RING | 4506416 | 1 |
| 18 | O-RING | 4506418 | 1 |
| 19 | O-RING | 4509181 | 2 |
| 20 | O-RING | A811025 | 2 |
| 21 | RING BACK-UP | 4046168 | 1 |
| 22 | BOLT SOCKET | 0798607 | 4 |
| 23 | PLUG | 0733210 | 1 |
| 24 | PLUG | 0798412 | 2 |
| 25 | BALL | 0665007 | 1 |
