Секция (1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Секция (1)» для экскаватора HITACHI ZX40U.

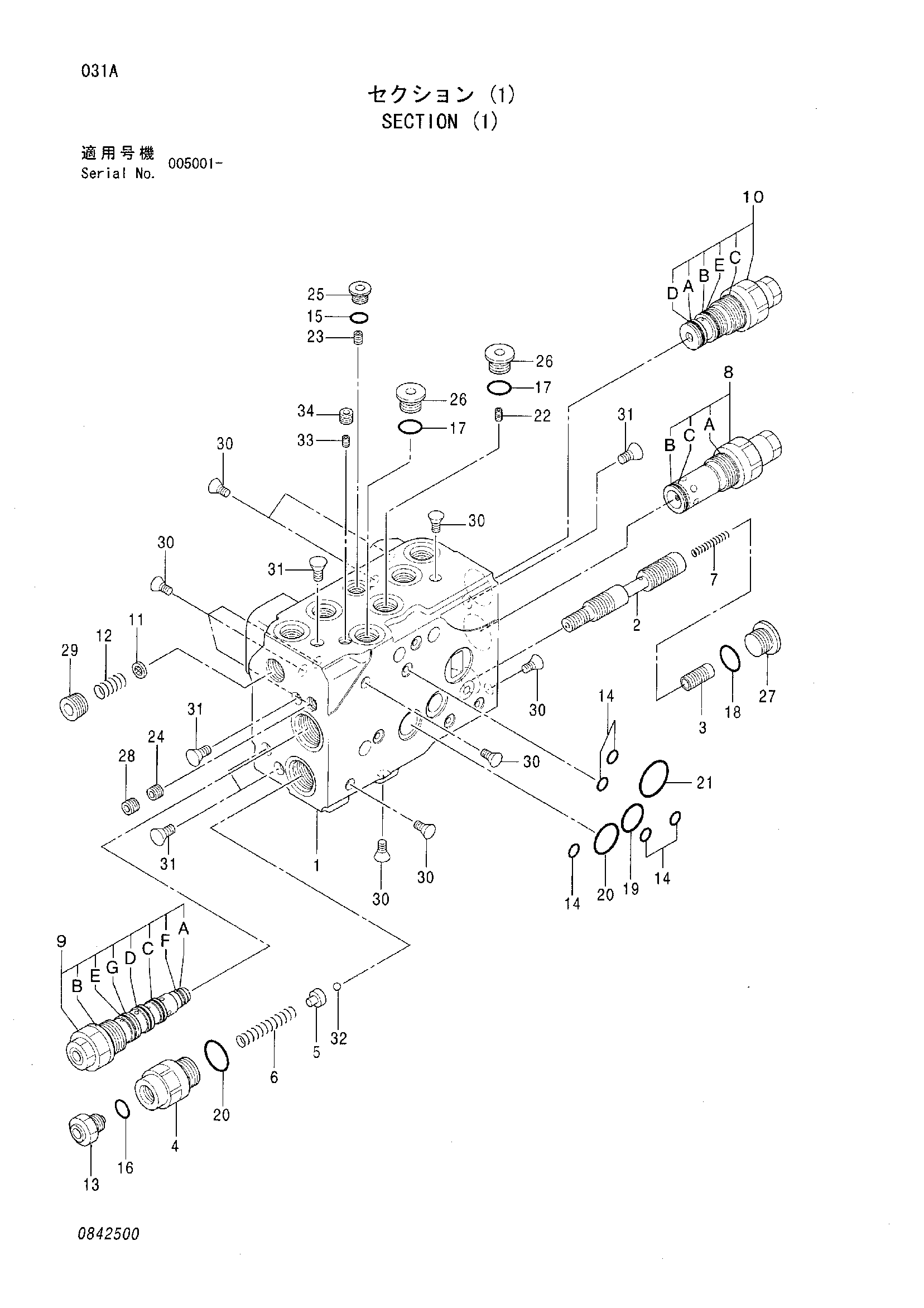

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | SECTION | 4481384 | 1 |
| 1 | BODY | В составе узла | 1 |
| 2 | SPOOL | В составе узла | 1 |
| 3 | PISTON | В составе узла | 1 |
| 4 | RETAINER | 0798401 | 1 |
| 5 | SEAT SPRING | 0798402 | 1 |
| 6 | SPRING | 0798403 | 1 |
| 7 | SPRING | 0798404 | 1 |
| 8 | VALVE RELIEF ASS'Y | 4478987 | 1 |
| 8A | O-RING | 4509181 | 1 |
| 8B | O-RING | 4154241 | 1 |
| 8C | RING BACK-UP | 0842502 | 1 |
| 9 | VALVE ASS'Y | 0798405 | 1 |
| 9A | O-RING | 4506409 | 1 |
| 9B | O-RING | 4506420 | 1 |
| 9C | O-RING | 4154240 | 1 |
| 9D | O-RING | 4510167 | 1 |
| 9E | O-RING | 4050488 | 1 |
| 9F | RING BACK-UP | 4105067 | 1 |
| 9G | RING BACK-UP | 0842503 | 1 |
| 10 | VALVE RELIEF ASS'Y | 0842504 | 1 |
| 10A | O-RING | 4509180 | 1 |
| 10B | O-RING | 4506416 | 1 |
| 10C | O-RING | 4509181 | 1 |
| 10D | RING BACK-UP | 4038533 | 1 |
| 10E | RING BACK-UP | 4085607 | 1 |
| 11 | STRAINER | 0798407 | 1 |
| 12 | SPRING | 0798408 | 1 |
| 13 | ADJUSTER | 0798409 | 1 |
| 14 | O-RING | 4506407 | 5 |
| 15 | O-RING | 4506408 | 1 |
| 16 | O-RING | 4506320 | 1 |
| 17 | O-RING | 957366 | 2 |
| 18 | O-RING | 4509180 | 1 |
| 19 | O-RING | 4506416 | 1 |
| 20 | O-RING | 4506418 | 2 |
| 21 | O-RING | 4509181 | 1 |
| 22 | CHOKE | В составе узла | 1 |
| 23 | CHOKE | В составе узла | 1 |
| 24 | CHOKE | 0798410 | 1 |
| 25 | PLUG | 0798411 | 1 |
| 26 | PLUG | 0733210 | 2 |
| 27 | PLUG | 0798412 | 1 |
| 28 | PLUG | 0798413 | 1 |
| 29 | PLUG | 0474106 | 1 |
| 30 | PLUG | В составе узла | 10 |
| 31 | PLUG | В составе узла | 5 |
| 32 | BALL STEEL | 0798414 | 1 |
| 33 | CHOKE | В составе узла | 1 |
| 34 | PLUG | 0799404 | 1 |
