Гидрораспределитель — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидрораспределитель» для экскаватора HITACHI ZX40U.

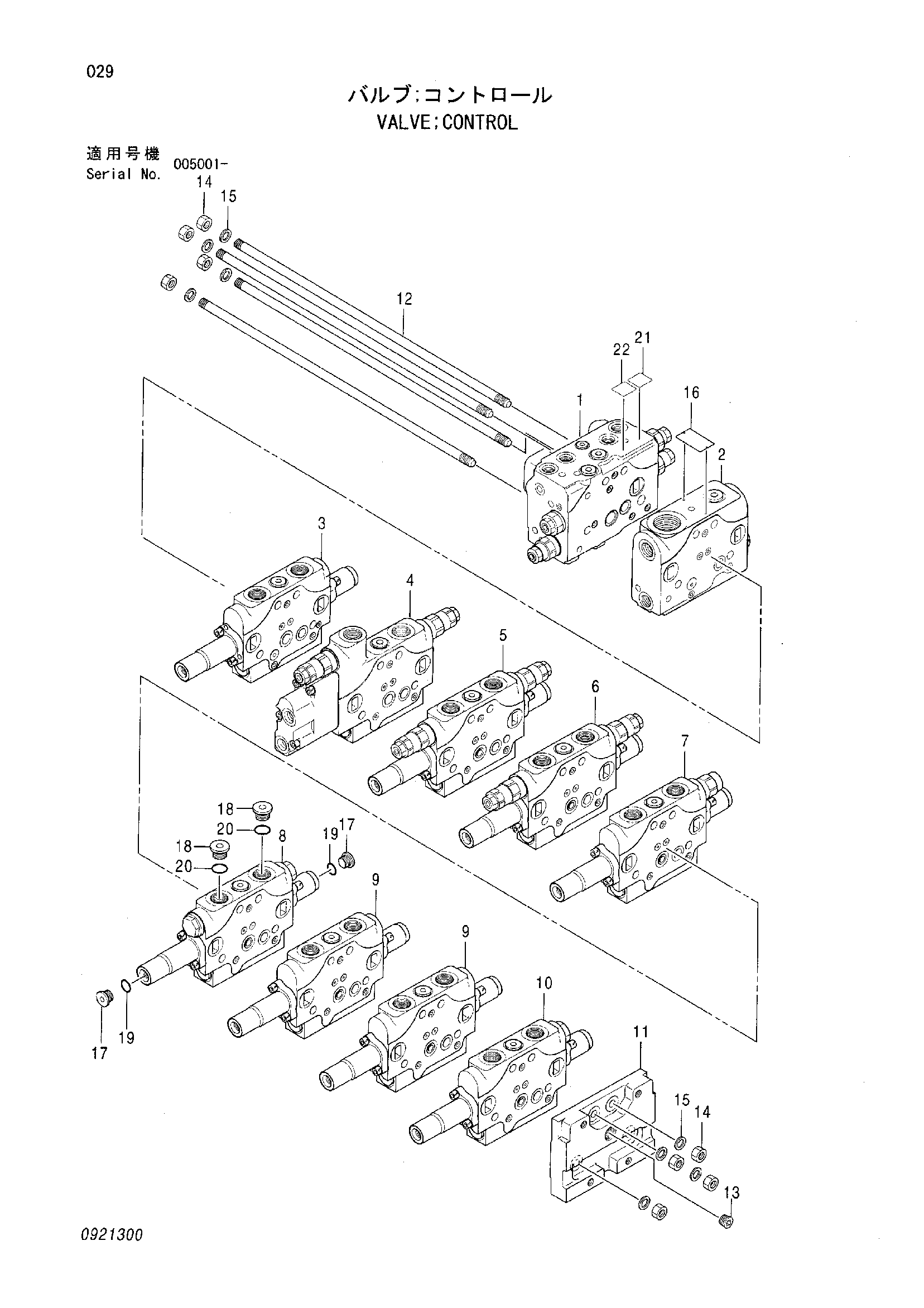

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE CONTROL | 4618065 | 1 |
| 1 | SECTION | 4481384 | 1 |
| 2 | SECTION | 4620127 | 1 |
| 3 | SECTION | 4620128 | 1 |
| 4 | SECTION | 4620129 | 1 |
| 5 | SECTION | 4481388 | 1 |
| 6 | SECTION | 4481389 | 1 |
| 7 | SECTION | 4620130 | 1 |
| 8 | SECTION | 4481391 | 1 |
| 9 | SECTION | 4487911 | 2 |
| 10 | SECTION | 4620131 | 1 |
| 11 | BLOCK | 0798301 | 1 |
| 12 | BOLT STUD | 0798302 | 4 |
| 13 | PLUG | 0474106 | 1 |
| 14 | NUT | 0798303 | 8 |
| 15 | WASHER | 0201202 | 8 |
| 16 | NAME-PLATE | В составе узла | 1 |
| 17 | PLUG | 0733210 | 2 |
| 18 | PLUG | 0800013 | 2 |
| 19 | O-RING | 957366 | 2 |
| 20 | O-RING | 4506418 | 2 |
| 21 | NAME-PLATE | 0842401 | 1 |
| 22 | NAME-PLATE | 0856101 | 1 |
