Облицовка (3-2-2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Облицовка (3-2-2)» для экскаватора HITACHI ZX40U.

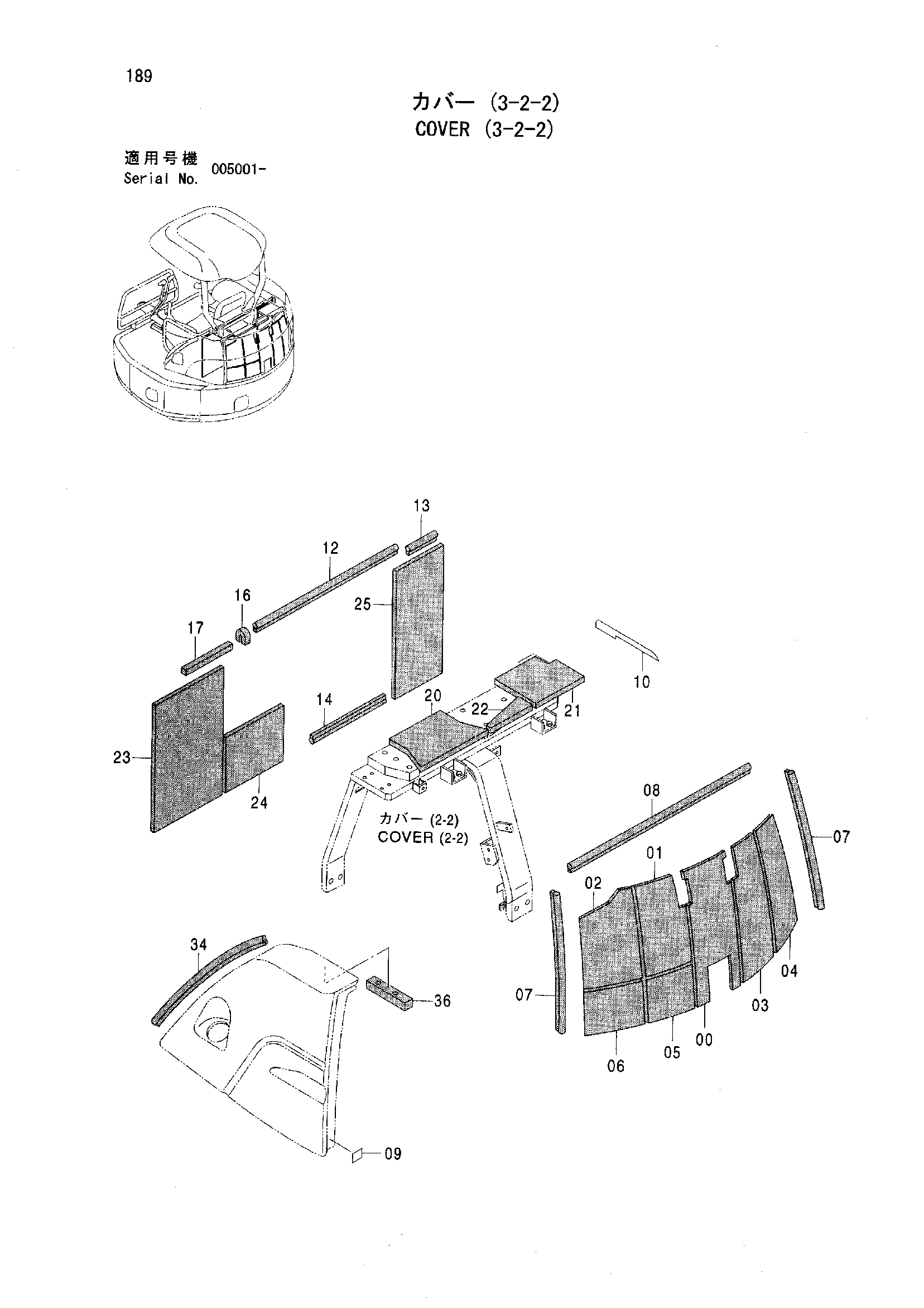

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | RUBBER | 4470049 | 1 |
| 01 | RUBBER | 4470050 | 1 |
| 02 | RUBBER | 4470051 | 1 |
| 03 | RUBBER | 4470052 | 1 |
| 04 | RUBBER | 4470053 | 1 |
| 05 | RUBBER | 4470054 | 1 |
| 06 | RUBBER | 4470055 | 1 |
| 07 | SEAL RUBBER | 4395120 | 2 |
| 08 | SEAL RUBBER | 4395126 | 1 |
| 09 | SEAL | 4481352 | 1 |
| 10 | SEAL | 4481861 | 1 |
| 12 | SEAL RUBBER | 4409679 | 1 |
| 13 | SEAL RUBBER | 4394166 | 1 |
| 14 | SEAL RUBBER | 4409683 | 1 |
| 16 | RUBBER | 4395378 | 1 |
| 17 | RUBBER | 4409674 | 1 |
| 20 | RUBBER | 4475185 | 1 |
| 21 | RUBBER | 4618698 | 1 |
| 22 | RUBBER | 4475187 | 1 |
| 23 | RUBBER | 4475188 | 1 |
| 24 | RUBBER | 4475189 | 1 |
| 25 | RUBBER | 4475190 | 1 |
| 34 | SEAL RUBBER | 4395118 | 1 |
| 36 | SEAL RUBBER | 4409677 | 1 |
