Облицовка (3-1-2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Облицовка (3-1-2)» для экскаватора HITACHI ZX40U.

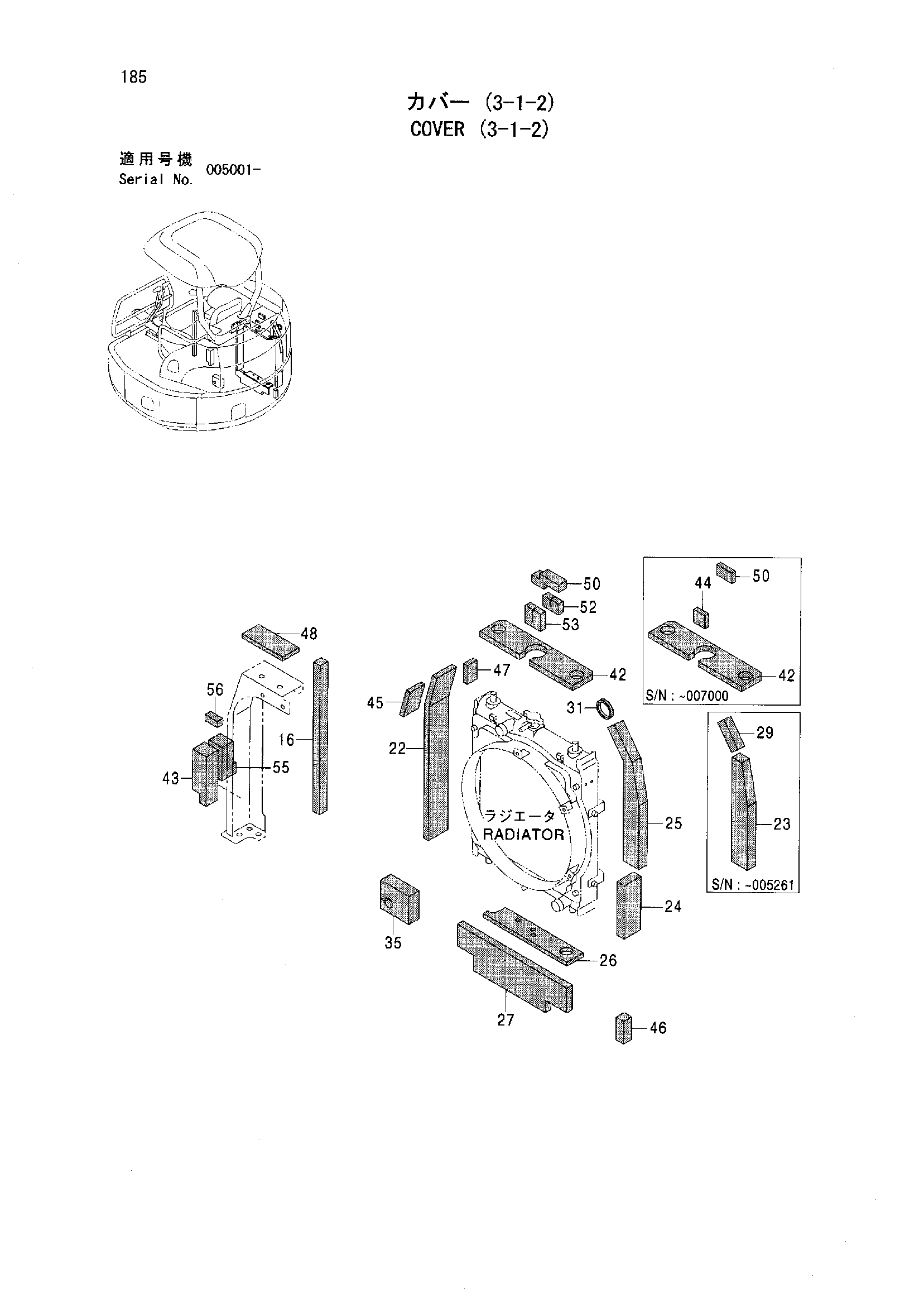

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 16 | RUBBER | 4470303 | 1 |
| 22 | RUBBER | 4470157 | 1 |
| 23 | RUBBER | 4470159 | 1 |
| 24 | RUBBER | 4470160 | 1 |
| 25 | RUBBER | 4600888 | 1 |
| 26 | RUBBER | 4470154 | 1 |
| 27 | RUBBER | 4475195 | 1 |
| 29 | RUBBER | 4475197 | 1 |
| 31 | CUSHION | 4475198 | 1 |
| 35 | RUBBER | 4470307 | 1 |
| 42 | RUBBER | 4477248 | 1 |
| 42 | RUBBER | 4618799 | 1 |
| 43 | RUBBER | 4480004 | 1 |
| 44 | RUBBER | 4480005 | 1 |
| 45 | RUBBER | 4480006 | 1 |
| 46 | RUBBER | 4480694 | 1 |
| 47 | RUBBER | 4480693 | 1 |
| 48 | RUBBER | 4480687 | 1 |
| 50 | RUBBER | 4480717 | 1 |
| 50 | RUBBER | 4618697 | 1 |
| 52 | RUBBER | 4618696 | 1 |
| 53 | RUBBER | 4618695 | 1 |
| 55 | RUBBER | 4618699 | 1 |
| 56 | RUBBER | 4618700 | 1 |
