Задняя облицовка — HITACHI ZX40U
Схема и каталожные номера деталей узла «Задняя облицовка» для экскаватора HITACHI ZX40U.

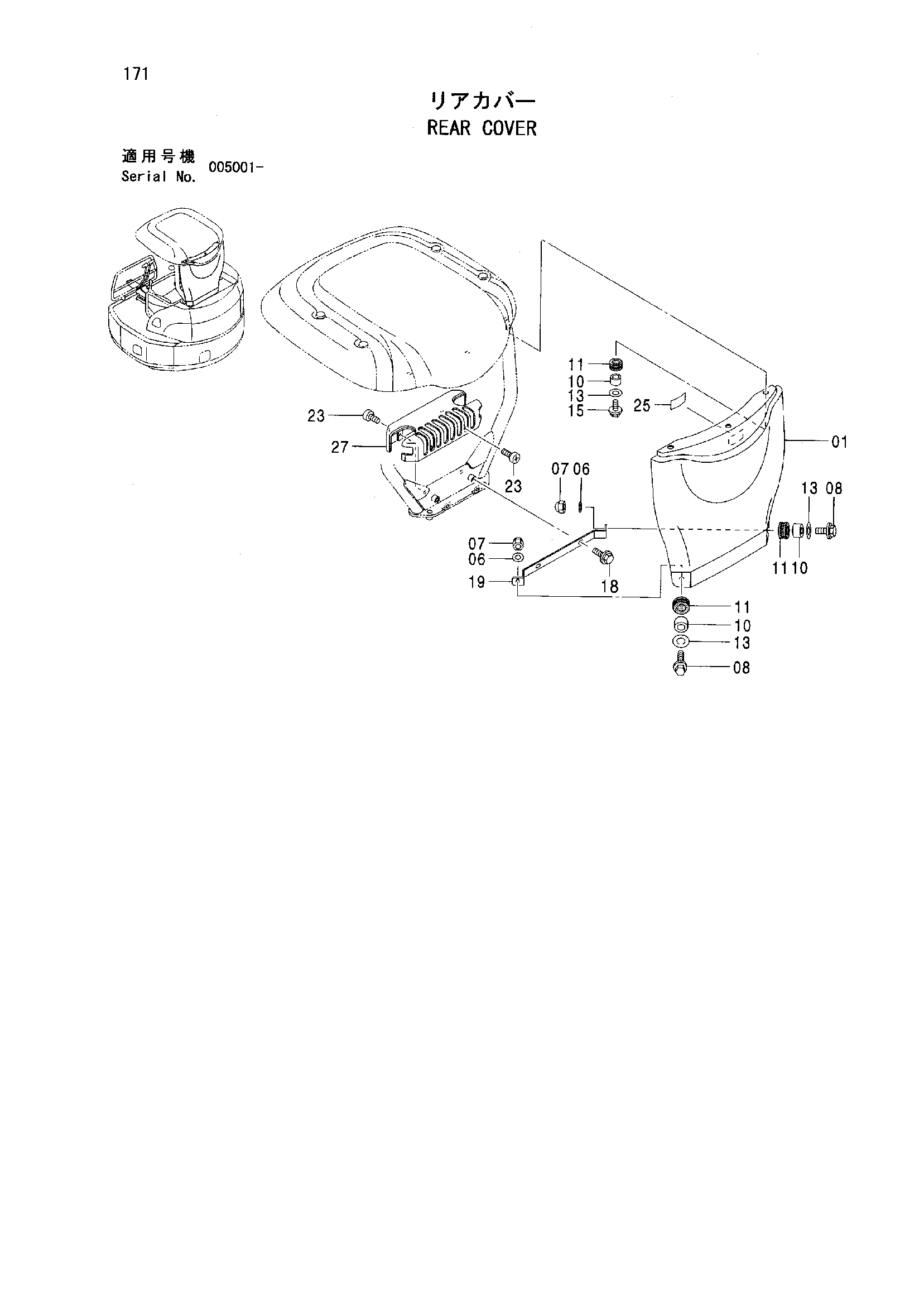

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | COVER | 4474261 | 1 |
| 06 | WASHER PLANE | J253108 | 2 |
| 06 | WASHER PLANE | A590108 | 2 |
| 07 | NUT CAP | 4410536 | 2 |
| 08 | BOLT SEMS | J090825 | 2 |
| 08 | BOLT SEMS | J260825 | 2 |
| 08 | BOLT SEMS | J260825 | 2 |
| 10 | SPACER | 4338217 | 5 |
| 11 | RUBBER | 4341709 | 5 |
| 13 | WASHER | 4346037 | 5 |
| 13 | WASHER | 4338215 | 5 |
| 15 | BOLT SEMS | J090820 | 3 |
| 15 | BOLT SEMS | J260820 | 3 |
| 15 | BOLT SEMS | J260820 | 3 |
| 18 | BOLT SEMS | J090816 | 2 |
| 18 | BOLT SEMS | J260816 | 2 |
| 18 | BOLT SEMS | J260816 | 2 |
| 19 | BRACKET | 4429291 | 1 |
| 23 | SCREW | J650814 | 4 |
| 27 | COVER | 4467906 | 1 |
