Основание сиденья [Европа] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Основание сиденья [Европа]» для экскаватора HITACHI ZX40U.

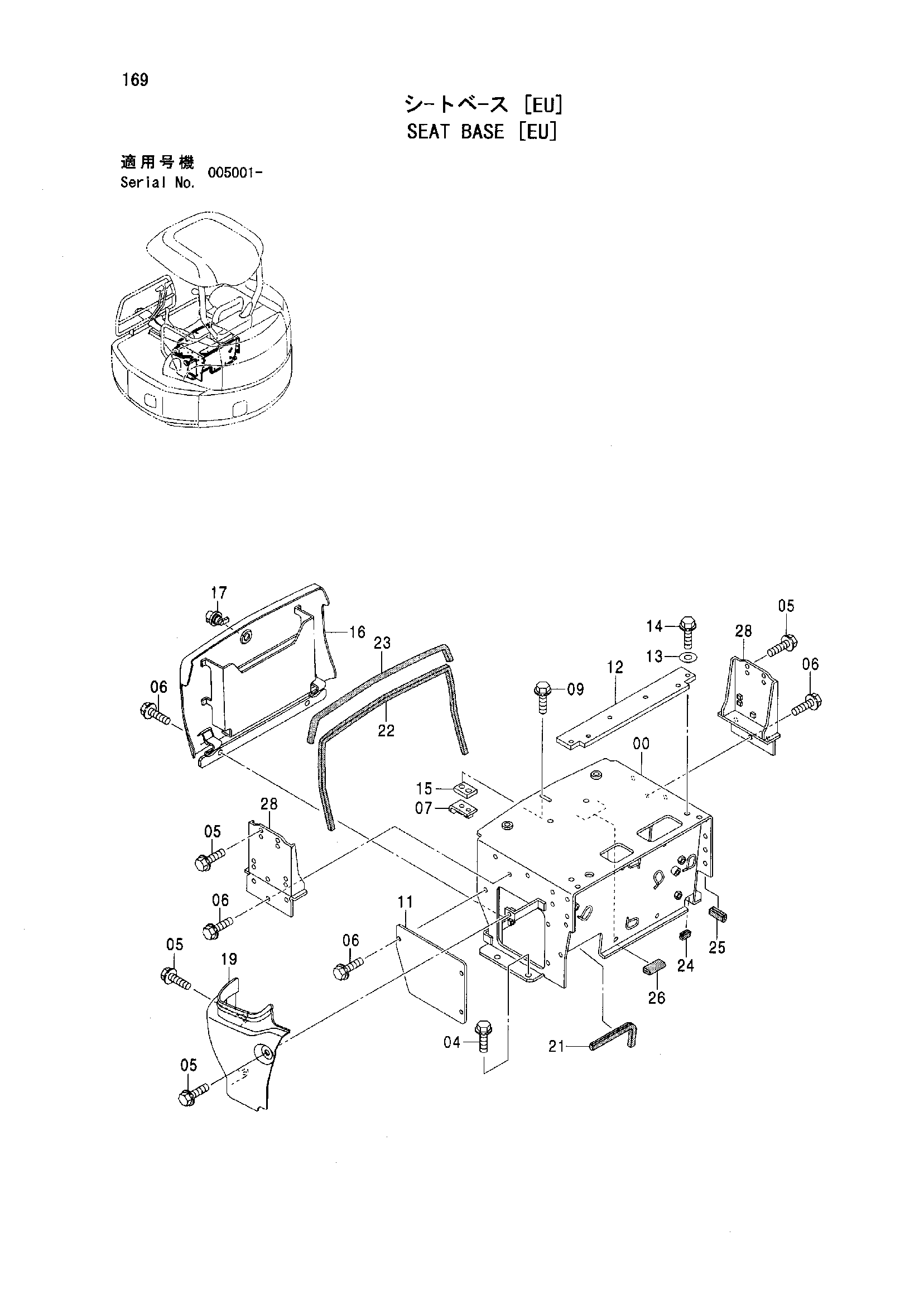

Схема узла
![Основание сиденья [Европа] — схема HITACHI ZX40U](/data/zx40u/images/c192de82-30d9-4d3b-9a18-1e0db773d9cf.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | BRACKET | 7041933 | 1 |
| 04 | BOLT SEMS | J051025 | 4 |
| 04 | BOLT SEMS | J271025 | 4 |
| 04 | BOLT SEMS | J271025 | 4 |
| 05 | BOLT SEMS | J260816 | 9 |
| 05A | BOLT | J900816 | 1 |
| 05B | WASHER PLANE | A590108 | 1 |
| 06 | BOLT SEMS | J090820 | 9 |
| 06 | BOLT SEMS | J260820 | 9 |
| 06 | BOLT SEMS | J260820 | 9 |
| 07 | BRACKET | 9756170 | 1 |
| 09 | BOLT SEMS | J260625 | 2 |
| 09A | BOLT | J900625 | 1 |
| 09B | WASHER PLANE | A590106 | 1 |
| 11 | PLATE | 4449352 | 1 |
| 12 | PLATE | 4477507 | 1 |
| 13 | WASHER | J222010 | 2 |
| 14 | BOLT SEMS | J050825 | 2 |
| 15 | SPACER | 4473574 | 1 |
| 16 | COVER | 7040856 | 1 |
| 17 | LOCK | 4423918 | 1 |
| 19 | COVER | 1030188 | 1 |
| 21 | CUSHION | 4477455 | 1 |
| 22 | RUBBER | 4477249 | 1 |
| 23 | CUSHION | 4477250 | 1 |
| 24 | CUSHION | 4303603 | 1 |
| 25 | MOULDING | 4340847 | 1 |
| 26 | CUSHION | 4288797 | 1 |
| 28 | BRACKET | 8090600 | 2 |
