Основание сиденья [стандарт] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Основание сиденья [стандарт]» для экскаватора HITACHI ZX40U.

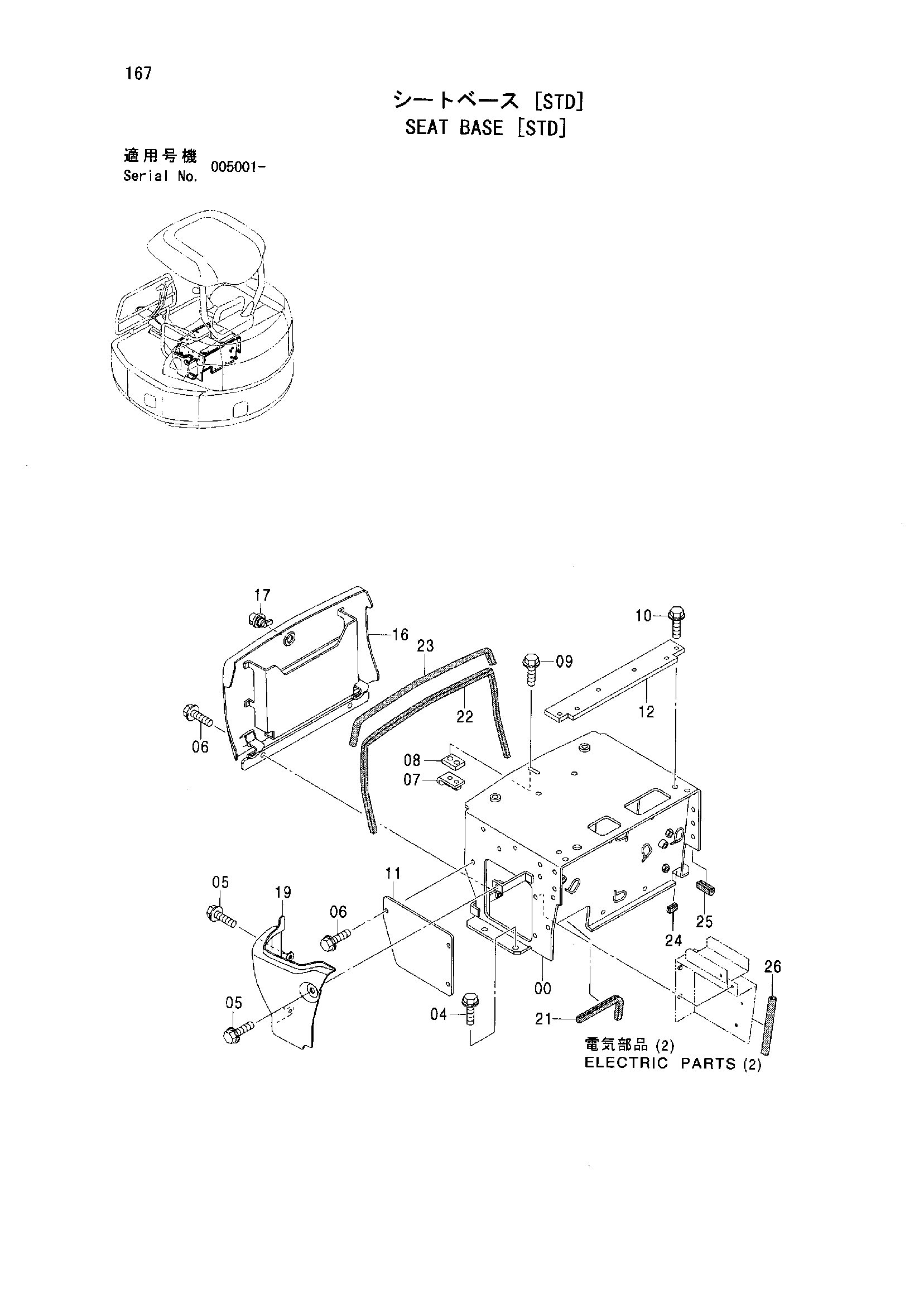

Схема узла
![Основание сиденья [стандарт] — схема HITACHI ZX40U](/data/zx40u/images/2e36c4e8-4d04-4c64-a388-f772c571528d.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | BRACKET | 7041933 | 1 |
| 04 | BOLT SEMS | J051025 | 4 |
| 04 | BOLT SEMS | J271025 | 4 |
| 04 | BOLT SEMS | J271025 | 4 |
| 05 | BOLT SEMS | J090816 | 3 |
| 05 | BOLT SEMS | J260816 | 3 |
| 05 | BOLT SEMS | J260816 | 3 |
| 06 | BOLT SEMS | J090820 | 5 |
| 06 | BOLT SEMS | J260820 | 5 |
| 06 | BOLT SEMS | J260820 | 5 |
| 07 | BRACKET | 9756170 | 1 |
| 08 | SPACER | 4458605 | 1 |
| 08 | SPACER 2.3 | 4473574 | 2 |
| 09 | BOLT SEMS | J090625 | 2 |
| 09 | BOLT SEMS | J260625 | 2 |
| 09 | BOLT SEMS | J260625 | 2 |
| 10 | BOLT SEMS | J090825 | 2 |
| 10 | BOLT SEMS | J260825 | 2 |
| 10 | BOLT SEMS | J260825 | 2 |
| 11 | PLATE | 4449352 | 1 |
| 12 | PLATE | 4477507 | 1 |
| 16 | COVER | 7040856 | 1 |
| 17 | LOCK | 4423918 | 1 |
| 19 | COVER | 1030166 | 1 |
| 21 | CUSHION | 4477455 | 1 |
| 22 | RUBBER | 4477249 | 1 |
| 23 | CUSHION | 4477250 | 1 |
| 24 | CUSHION | 4303603 | 1 |
| 25 | MOULDING | 4340847 | 1 |
| 26 | CUSHION | 4288797 | 1 |
