Ремень безопасности — HITACHI ZX40U

Схема и каталожные номера деталей узла «Ремень безопасности» для экскаватора HITACHI ZX40U.

МодельHITACHI ZX40UРазделВерхняя платформаСтраница165
Открыть интерактивную схему

Схема узла

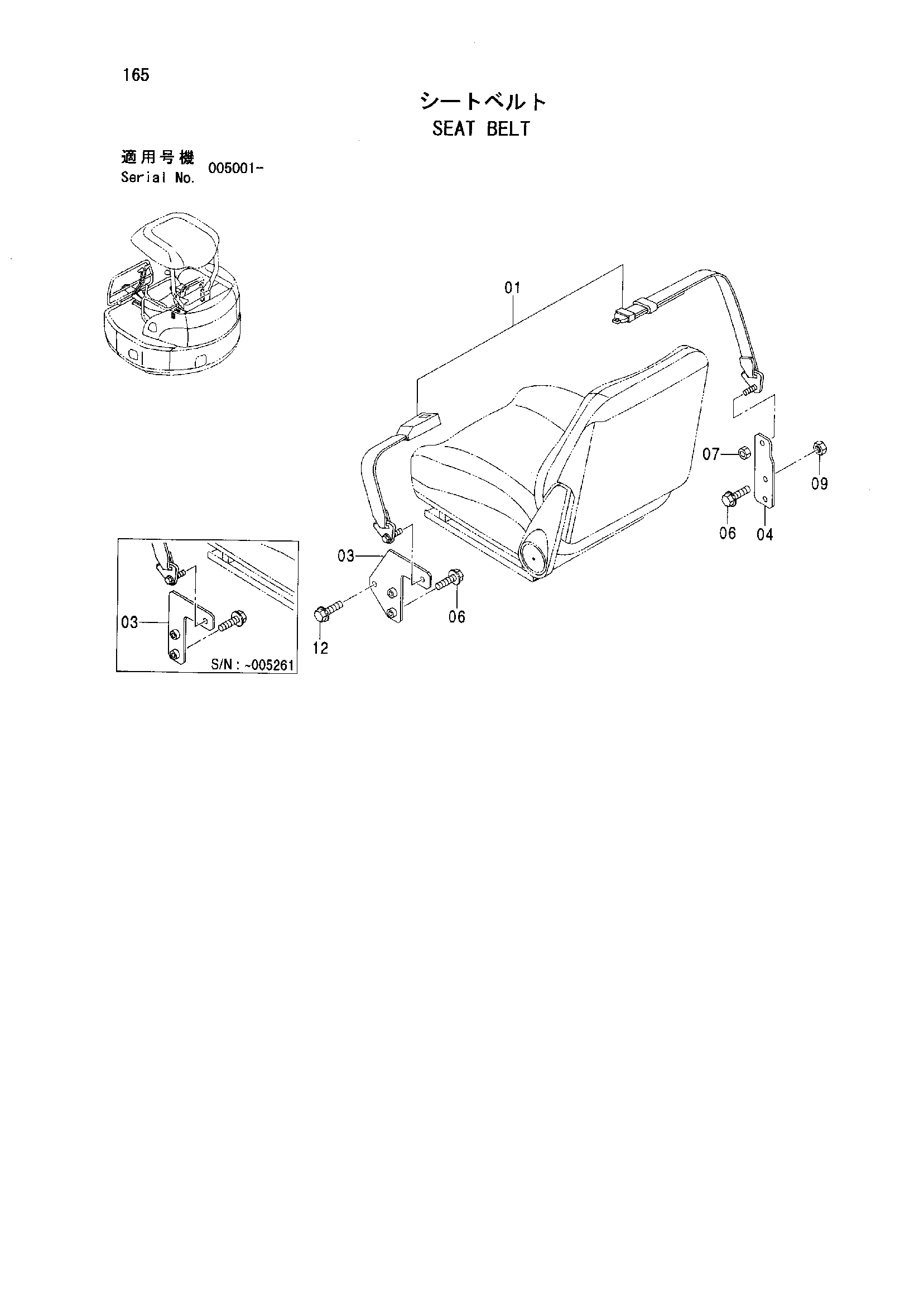

Ремень безопасности — схема HITACHI ZX40U

Каталожные номера

ПозицияНаименованиеКаталожный номерКол.
01SEAT-BELT44190041
03BRACKET97573971
03BRACKET97603891
04BRACKET97584041
04BRACKET97584041
04BRACKET44871751
06BOLT SEMSJ0908254
06BOLT SEMSJ2608254
06BOLT SEMSJ2608254
07NUT42091981
09NUTJ2311082
09NUTM5008072
12BOLT SEMSJ0510251
12BOLT SEMSJ2710251
12BOLT SEMSJ2710251
