Пол кабины (1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пол кабины (1)» для экскаватора HITACHI ZX40U.

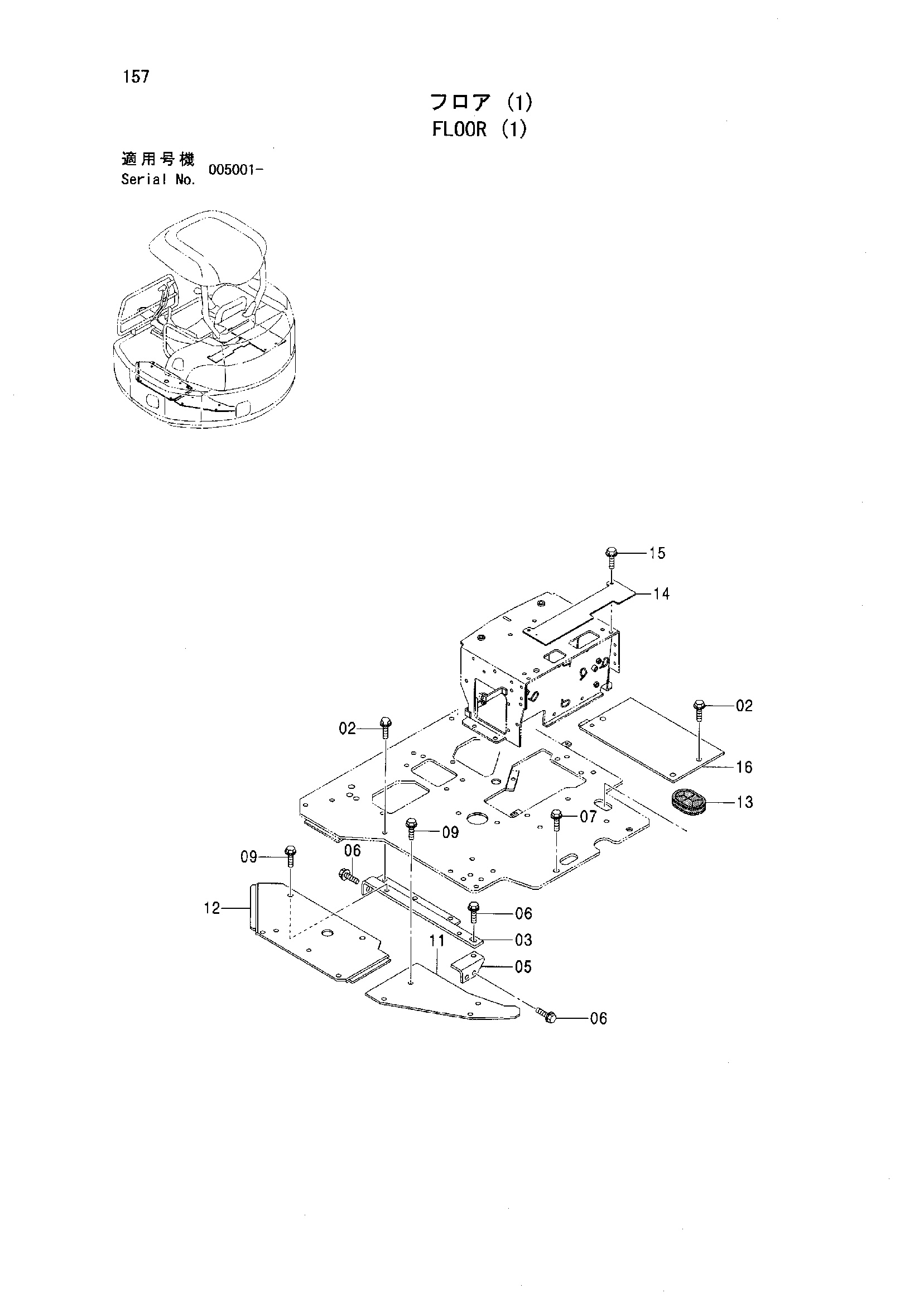

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 02 | BOLT SEMS | J051025 | 6 |
| 02 | BOLT SEMS | J271025 | 6 |
| 02 | BOLT SEMS | J271025 | 6 |
| 03 | BRACKET | 8088293 | 1 |
| 05 | BRACKET | 4418003 | 1 |
| 06 | BOLT SEMS | J051025 | 4 |
| 06 | BOLT SEMS | J271025 | 4 |
| 06 | BOLT SEMS | J271025 | 4 |
| 07 | BOLT SEMS | J031025 | 2 |
| 07 | BOLT SEMS | J061025 | 2 |
| 07 | BOLT SEMS | J281025 | 2 |
| 07 | BOLT SEMS | J281025 | 2 |
| 09 | BOLT SEMS | J090825 | 4 |
| 09 | BOLT SEMS | J260825 | 4 |
| 09 | BOLT SEMS | J260825 | 4 |
| 11 | PLATE | 8076067 | 1 |
| 12 | PLATE | 8089170 | 1 |
| 13 | BUSHING RUBBER | 4469497 | 2 |
| 14 | PLATE | 4475001 | 1 |
| 15 | BOLT SEMS | J090820 | 2 |
| 15 | BOLT SEMS | J260820 | 2 |
| 15 | BOLT SEMS | J260820 | 2 |
| 16 | BRACKET | 8088302 | 1 |
