Кабина (4) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Кабина (4)» для экскаватора HITACHI ZX40U.

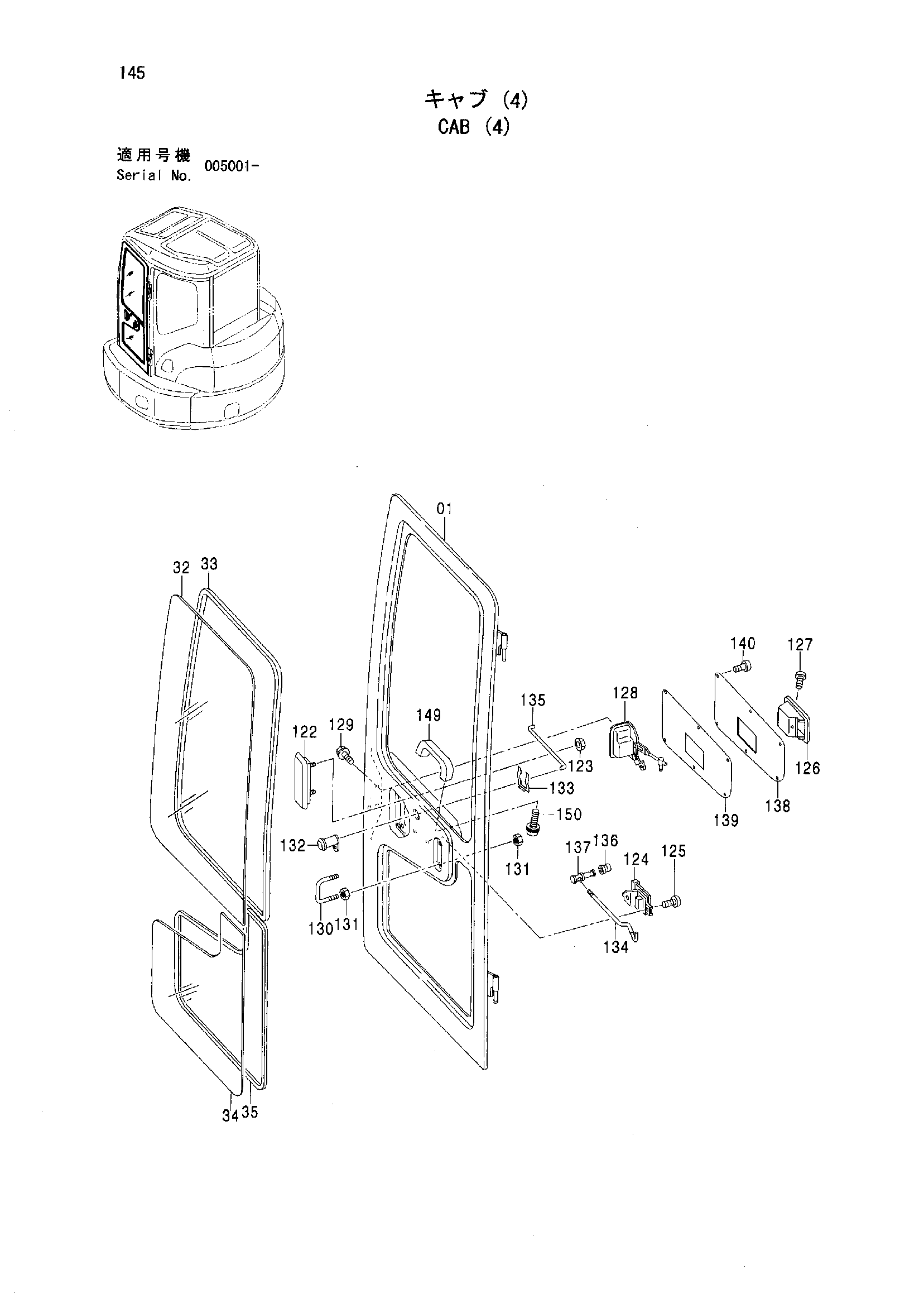

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | DOOR ASS'Y | 4483432 | 1 |
| 01 | DOOR | В составе узла | 1 |
| 32 | GLASS | 4424678 | 1 |
| 33 | RUBBER | 4424755 | 1 |
| 34 | GLASS | 4424679 | 1 |
| 35 | RUBBER | 4424756 | 1 |
| 122 | HANDLE | 4348015 | 1 |
| 123 | NUT | 4424765 | 2 |
| 124 | HANDLE | 4348016 | 1 |
| 125 | SCREW | 4424766 | 2 |
| 126 | COVER | 4348017 | 1 |
| 127 | SCREW | 4424767 | 1 |
| 128 | LATCH | 4348014 | 1 |
| 129 | BOLT | 4380970 | 3 |
| 130 | STRIKER | 4424729 | 1 |
| 131 | NUT | 4424763 | 2 |
| 132 | KEY | 4424730 | 1 |
| 133 | PLATE | 4383636 | 1 |
| 134 | ROD | 4424731 | 1 |
| 135 | ROD | 4424732 | 1 |
| 136 | HOLDER | 4385902 | 1 |
| 137 | PIN | 4348028 | 1 |
| 138 | COVER | 4483435 | 1 |
| 139 | SEAL | 4424734 | 1 |
| 140 | SCREW | 4383700 | 6 |
| 149 | HANDLE | 4348027 | 1 |
| 150 | SCREW | 4380957 | 2 |
