Кабина (3) (с кондиционером) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Кабина (3) (с кондиционером)» для экскаватора HITACHI ZX40U.

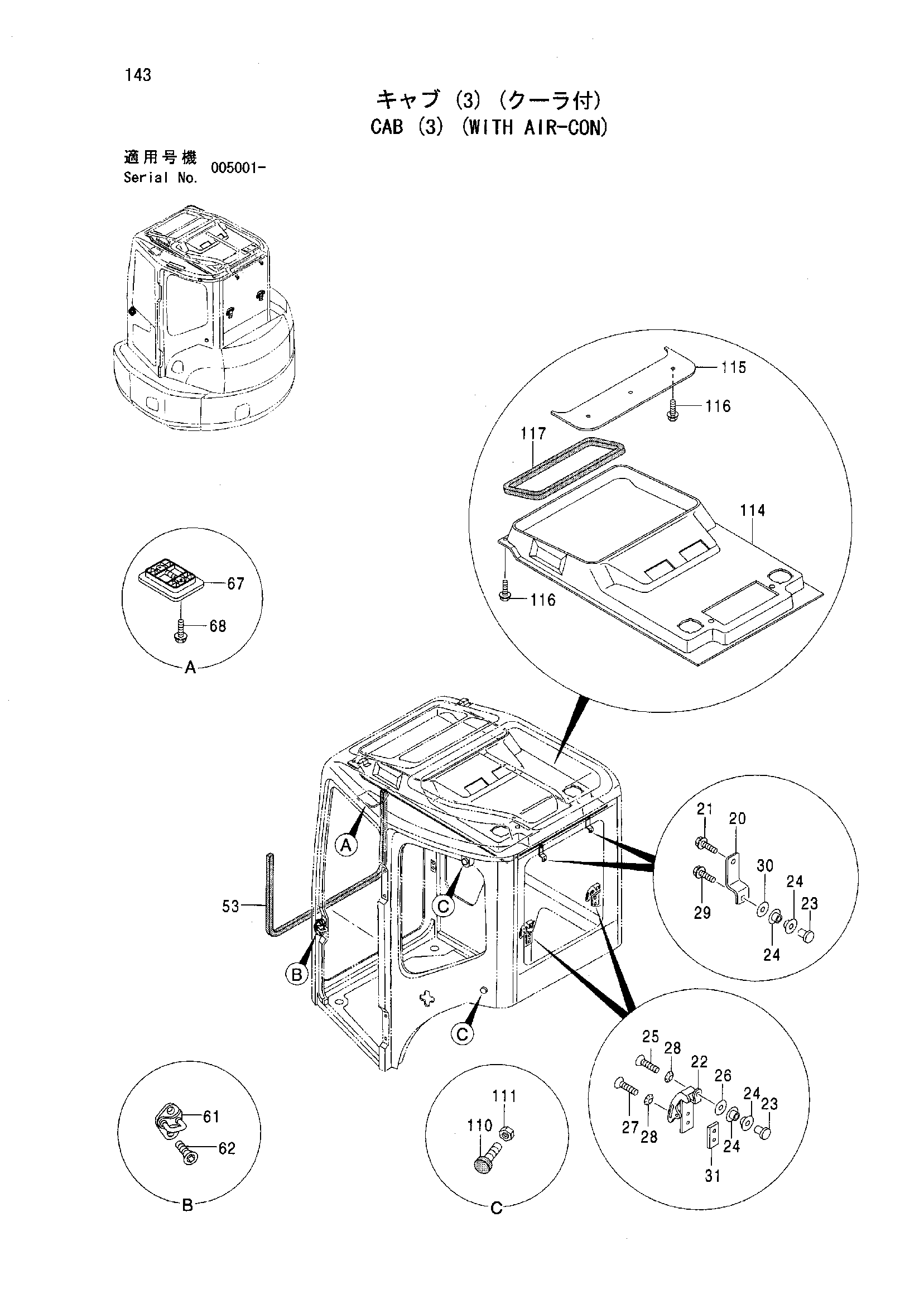

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 20 | SPRING | 4424675 | 2 |
| 21 | BOLT | 4380970 | 2 |
| 22 | LOCK | 4347060 | 2 |
| 23 | RETAINER | 4424676 | 4 |
| 24 | CUSHION | 4347062 | 8 |
| 25 | SCREW | 4424750 | 2 |
| 26 | WASHER | 4424751 | 2 |
| 27 | SCREW | 4380958 | 4 |
| 28 | WASHER | 4424752 | 4 |
| 29 | BOLT | 4424753 | 2 |
| 30 | WASHER | 4436206 | 2 |
| 31 | SEAT | 4424677 | 2 |
| 53 | TRIM SEAL | 4424692 | 1 |
| 61 | STRIKER | 4347035 | 1 |
| 62 | BOLT | 4424759 | 2 |
| 67 | LAMP ROOM | 4424703 | 1 |
| 68 | SCREW | 4424760 | 2 |
| 110 | STOPPER | 4347063 | 2 |
| 111 | NUT | 4424763 | 2 |
| 114 | COVER | 4427544 | 1 |
| 115 | COVER | 4425835 | 1 |
| 116 | RIVET | 4424723 | 5 |
| 117 | TRIM SEAL | 4424721 | 1 |
