Кабина (1) (без кондиционера) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Кабина (1) (без кондиционера)» для экскаватора HITACHI ZX40U.

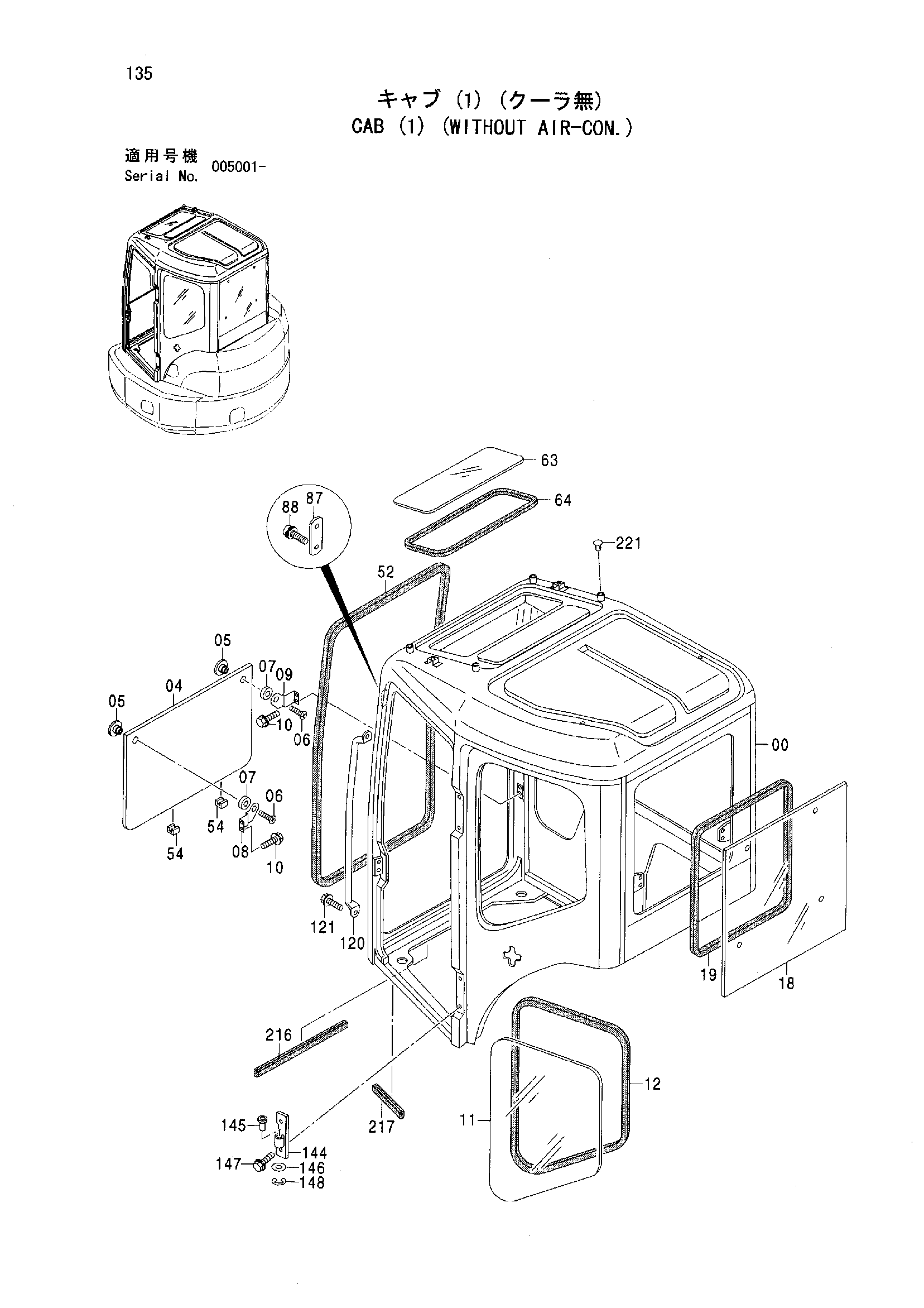

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | CAB | В составе узла | 1 |
| 04 | GLASS | 4424665 | 1 |
| 05 | NUT | 4424666 | 2 |
| 06 | BOLT | 4424757 | 2 |
| 07 | CUSHION | 4424667 | 2 |
| 08 | PLATE | 4483439 | 1 |
| 09 | PLATE | 4483440 | 1 |
| 10 | BOLT | 4425821 | 4 |
| 11 | GLASS | 4424669 | 1 |
| 12 | WEATHER-STRIP | 4424670 | 1 |
| 18 | GLASS | 4425841 | 1 |
| 19 | TRIM SEAL | 4425842 | 1 |
| 52 | TRIM SEAL | 4424691 | 1 |
| 54 | STOPPER | 4424693 | 2 |
| 63 | COVER | 4425827 | 1 |
| 64 | WEATHER-STRIP | 4425828 | 1 |
| 87 | PLATE | 4424711 | 1 |
| 88 | SCREW | 4380957 | 2 |
| 120 | GRIP | 4483438 | 1 |
| 121 | BOLT | 4424764 | 2 |
| 144 | BRACKET | 4483443 | 2 |
| 145 | BUSHING | 4424736 | 2 |
| 146 | WASHER | 4424768 | 2 |
| 147 | BOLT | 4424764 | 4 |
| 148 | RING RETAINING | 4424769 | 2 |
| 216 | TRIM SEAL | 4476218 | 1 |
| 217 | TRIM SEAL | 4476219 | 1 |
| 221 | CAP | 4476222 | 4 |
