Детали навеса (1) <навес> — HITACHI ZX40U
Схема и каталожные номера деталей узла «Детали навеса (1) <навес>» для экскаватора HITACHI ZX40U.

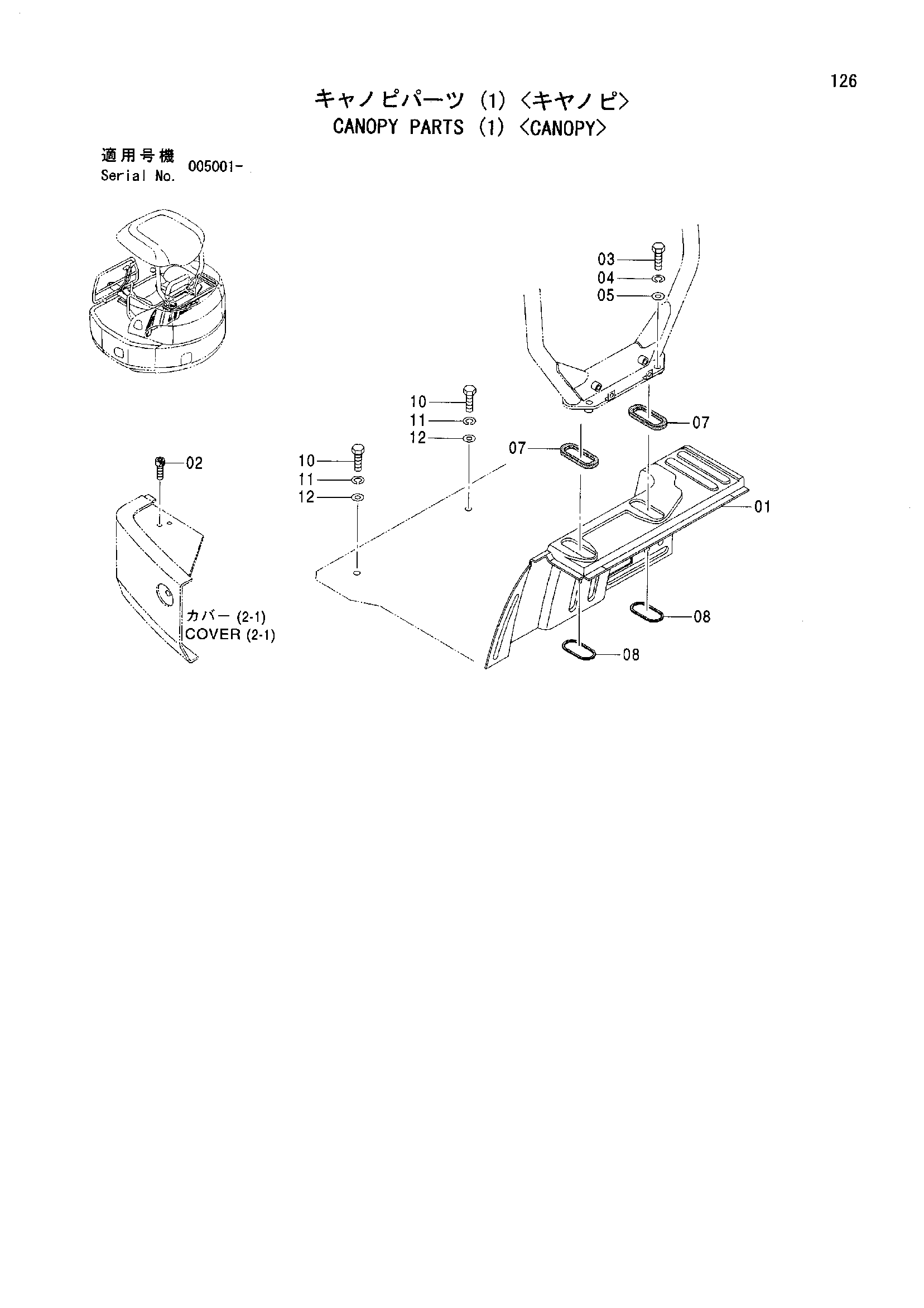

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | COVER | 4478748 | 1 |
| 02 | BOLT SOCKET | J771016 | 2 |
| 02 | BOLT SOCKET | J781016 | 2 |
| 03 | BOLT | J971690 | 4 |
| 03 | BOLT | J901690 | 4 |
| 04 | WASHER SPRING | J252216 | 4 |
| 04 | WASHER SPRING | A590916 | 4 |
| 05 | WASHER PLANE | J253116 | 4 |
| 05 | WASHER PLANE | A590116 | 4 |
| 07 | SEAL RUBBER | 4416047 | 2 |
| 08 | SEAL RUBBER | 4416048 | 2 |
| 10 | BOLT | J971640 | 2 |
| 10 | BOLT | J901640 | 2 |
| 11 | WASHER SPRING | J252216 | 2 |
| 11 | WASHER SPRING | A590916 | 2 |
| 12 | WASHER PLANE | J253116 | 2 |
| 12 | WASHER PLANE | A590116 | 2 |
