Блок отопителя — HITACHI ZX40U
Схема и каталожные номера деталей узла «Блок отопителя» для экскаватора HITACHI ZX40U.

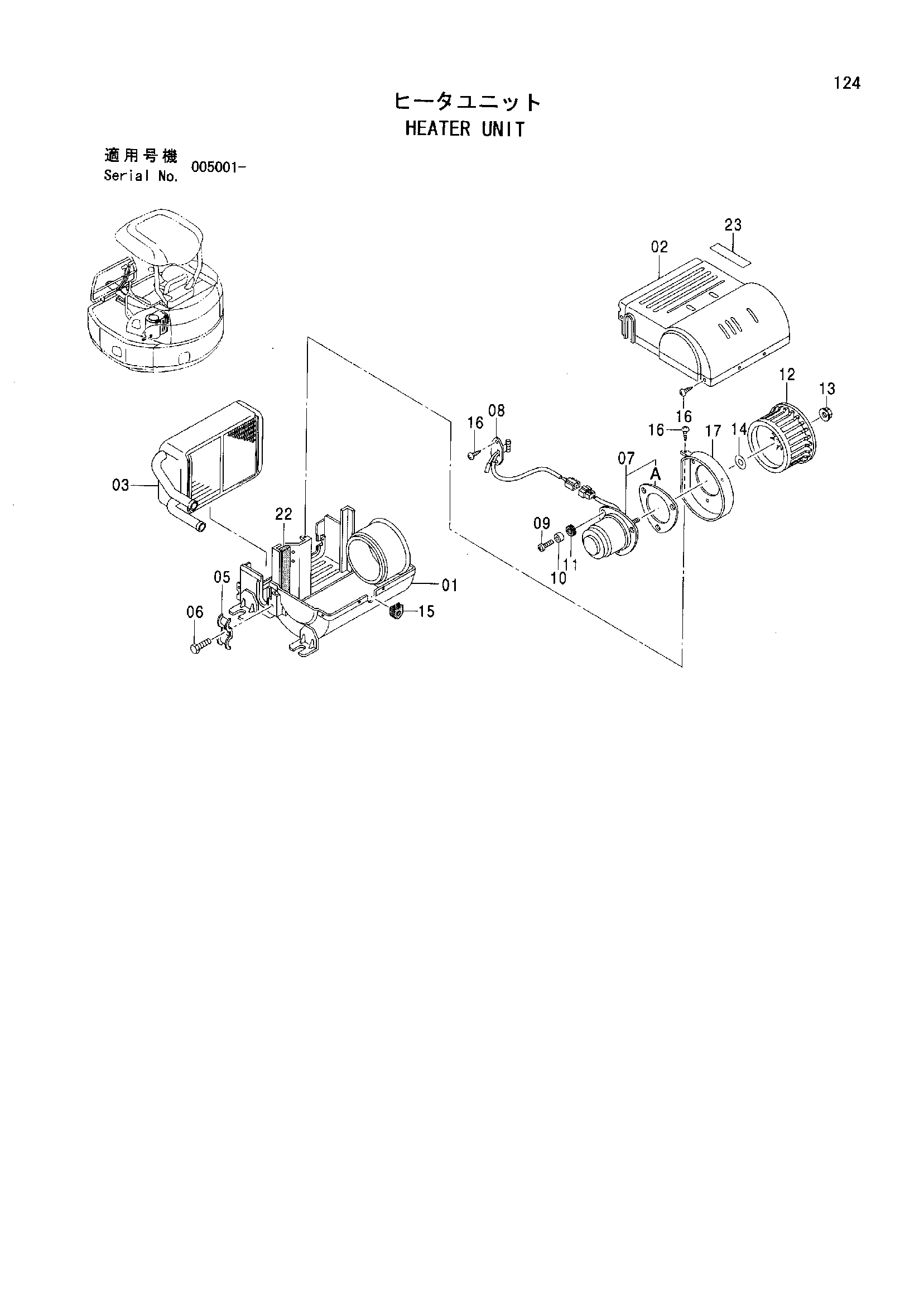

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | HEATER | 4464959 | 1 |
| 01 | CASE | 4466572 | 1 |
| 02 | CASE | 4466573 | 1 |
| 03 | CORE | 4466649 | 1 |
| 05 | CLAMP | 4329856 | 1 |
| 06 | BOLT | 4329857 | 1 |
| 07 | MOTOR | 4446212 | 1 |
| 07A | CUSHION | 4448098 | 1 |
| 08 | RESISTOR | 4473598 | 1 |
| 09 | SCREW | 4445788 | 3 |
| 10 | BUSHING | 4445789 | 3 |
| 11 | BUSHING RUBBER | 4445790 | 3 |
| 12 | FAN | 4329854 | 1 |
| 13 | NUT | 4329864 | 1 |
| 14 | WASHER | 4329865 | 1 |
| 15 | BUSHING RUBBER | 4329869 | 1 |
| 16 | SCREW | 4329870 | 7 |
| 17 | PLATE | 4445794 | 1 |
| 22 | PACKING | 4329872 | 1 |
| 23 | PLATE | 4446685 | 1 |
