Отопитель (2) [Европа] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Отопитель (2) [Европа]» для экскаватора HITACHI ZX40U.

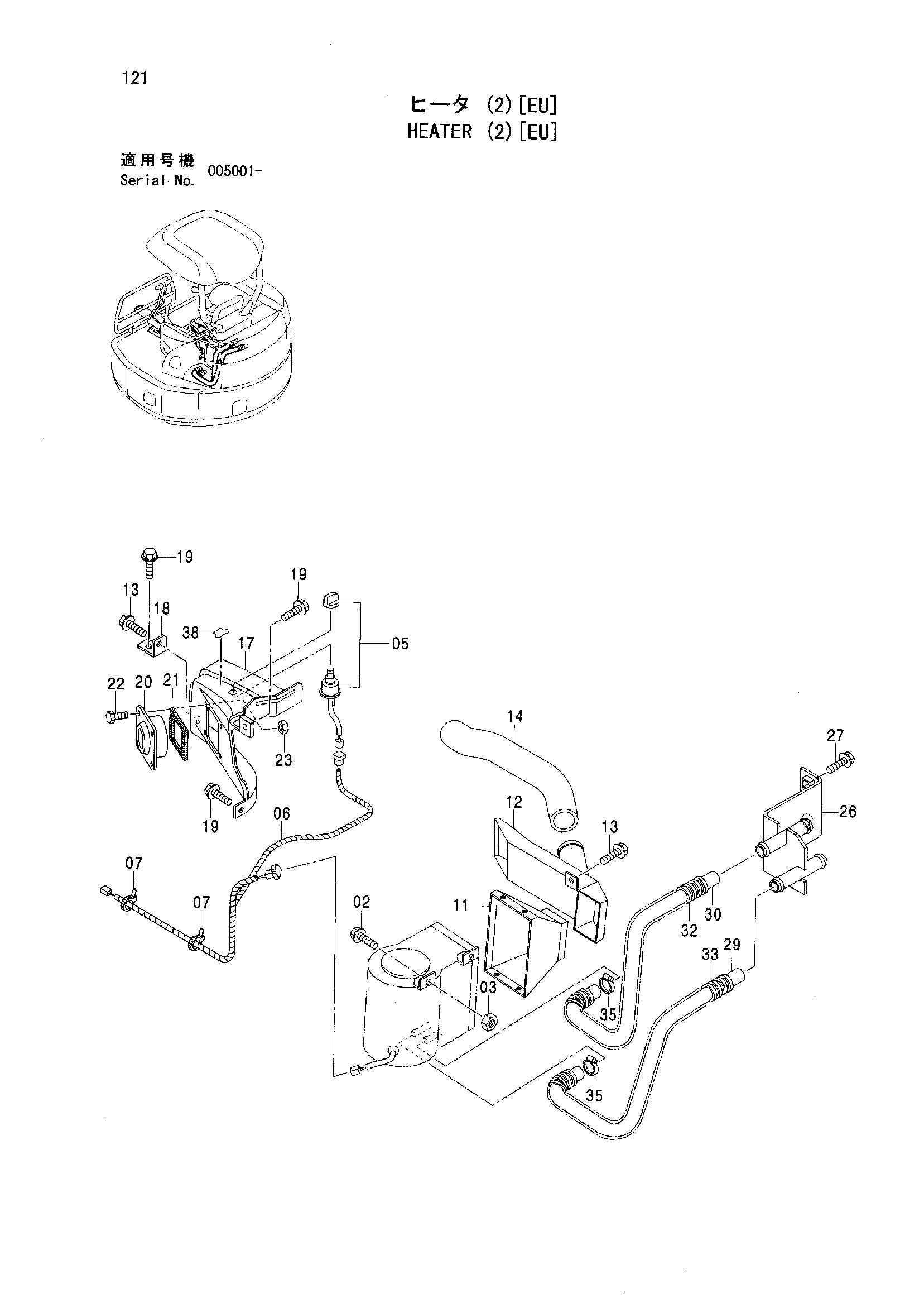

Схема узла
![Отопитель (2) [Европа] — схема HITACHI ZX40U](/data/zx40u/images/5d198bc5-80f9-4a7d-9c84-47686f872759.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 02 | BOLT SEMS | J271020 | 4 |
| 02A | BOLT | J901020 | 1 |
| 02B | WASHER PLANE | J222010 | 1 |
| 03 | NUT | J950010 | 4 |
| 05 | SWITCH HEATER | 4294504 | 1 |
| 06 | HARNESS WIRE | 4459839 | 1 |
| 07 | CLIP BAND | 4055312 | 3 |
| 11 | DUCT | 4605002 | 1 |
| 12 | DUCT | 4605003 | 1 |
| 13 | BOLT SEMS | J260820 | 2 |
| 13A | BOLT | J900820 | 1 |
| 13B | WASHER PLANE | A590108 | 1 |
| 14 | HOSE AIR | 4486926 | 1 |
| 17 | COVER | 6021562 | 1 |
| 18 | BRACKET | 9759135 | 1 |
| 19 | BOLT SEMS | J260816 | 4 |
| 19A | BOLT | J900816 | 1 |
| 19B | WASHER PLANE | A590108 | 1 |
| 20 | GRILLE | 4468859 | 1 |
| 21 | RUBBER | 4477254 | 1 |
| 22 | SCREW | M470416 | 4 |
| 23 | NUT | M500403 | 4 |
| 26 | JOINT HOSE | 8090144 | 1 |
| 27 | BOLT SEMS | J260820 | 2 |
| 27A | BOLT | J900820 | 1 |
| 27B | WASHER PLANE | A590108 | 1 |
| 29 | HOSE WATER | 4475415 | 1 |
| 30 | HOSE WATER | 4313181 | 1 |
| 32 | TUBE CORRUGATED | 4484847 | 1 |
| 33 | TUBE CORRUGATED | 4475417 | 1 |
| 35 | CLAMP HOSE | 4514699 | 2 |
| 38 | NAME-PLATE | 4425953 | 1 |
