Отопитель (2) [стандарт] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Отопитель (2) [стандарт]» для экскаватора HITACHI ZX40U.

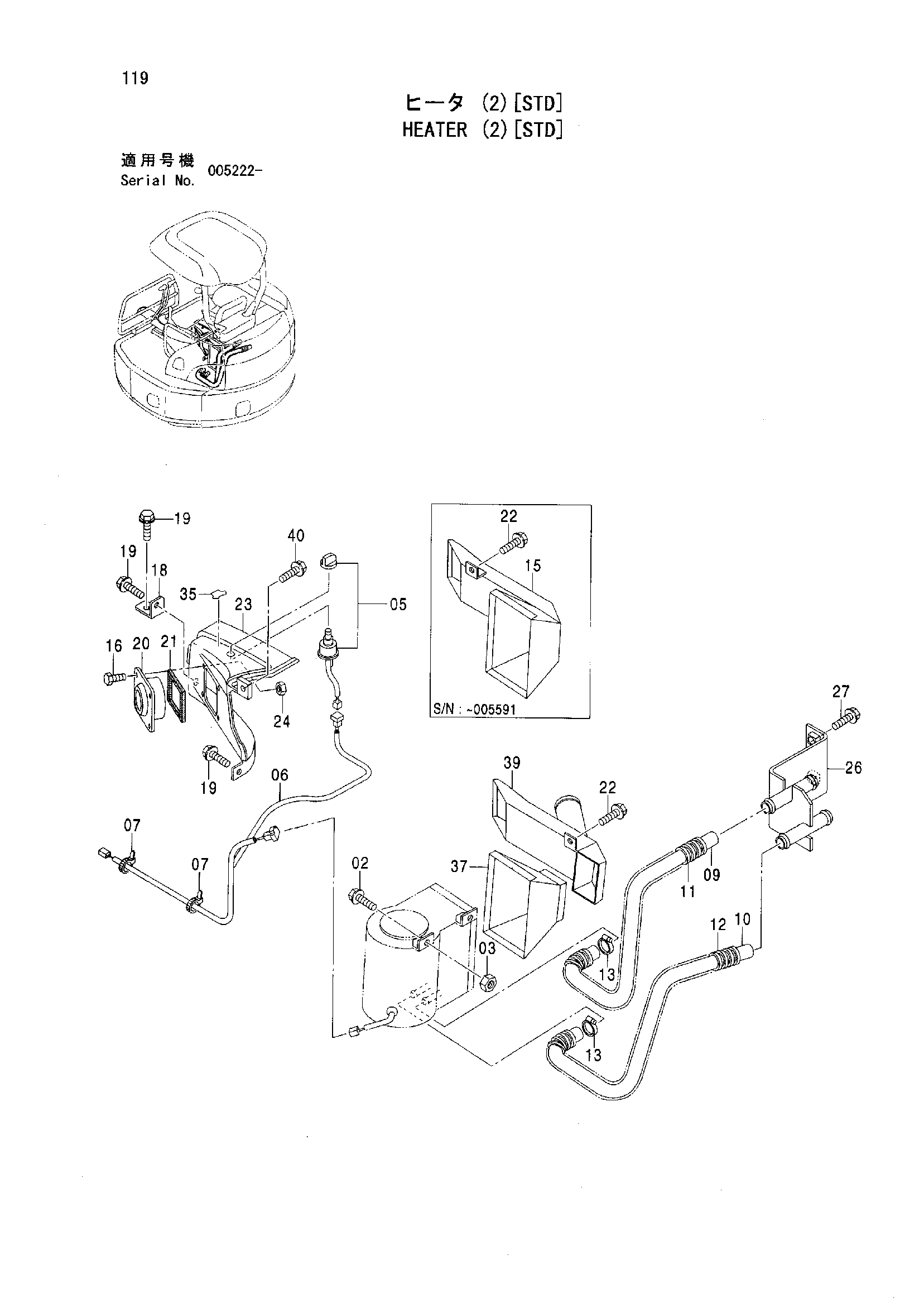

Схема узла
![Отопитель (2) [стандарт] — схема HITACHI ZX40U](/data/zx40u/images/f6c14a27-f36f-4bd6-ae82-16afd4118841.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 02 | BOLT SEMS | J051020 | 4 |
| 02 | BOLT SEMS | J271020 | 4 |
| 02 | BOLT SEMS | J271020 | 4 |
| 03 | NUT | J231210 | 4 |
| 03 | NUT | J950010 | 4 |
| 05 | SWITCH HEATER | 4294504 | 1 |
| 06 | HARNESS WIRE | 4459839 | 1 |
| 07 | CLIP BAND | 4055312 | 3 |
| 09 | HOSE WATER | 4475415 | 1 |
| 10 | HOSE WATER | 4313181 | 1 |
| 11 | TUBE CORRUGATED | 4484482 | 1 |
| 11 | TUBE CORRUGATED | 4475417 | 1 |
| 12 | TUBE | 4484847 | 1 |
| 13 | CLAMP HOSE | 4514699 | 2 |
| 15 | DUCT HEATER | 6020820 | 1 |
| 15 | DUCT HEATER | 6020820 | 1 |
| 16 | SCREW | M470416 | 4 |
| 18 | BRACKET | 9759135 | 1 |
| 19 | BOLT SEMS | J090816 | 3 |
| 19 | BOLT SEMS | J260816 | 3 |
| 19 | BOLT SEMS | J260816 | 3 |
| 20 | GRILLE | 4468859 | 1 |
| 21 | RUBBER | 4477254 | 1 |
| 22 | BOLT SEMS | J090820 | 1 |
| 22 | BOLT SEMS | J260820 | 1 |
| 22 | BOLT SEMS | J260820 | 1 |
| 23 | COVER | 6020755 | 1 |
| 24 | NUT | J231104 | 4 |
| 24 | NUT | M500403 | 4 |
| 26 | JOINT HOSE | 8090144 | 1 |
| 27 | BOLT SEMS | J090820 | 2 |
| 27 | BOLT SEMS | J260820 | 2 |
| 27 | BOLT SEMS | J260820 | 2 |
| 35 | NAME-PLATE | 4425953 | 1 |
| 37 | DUCT | 4605002 | 1 |
| 39 | DUCT | 1030633 | 1 |
| 40 | BOLT SEMS | J090816 | 1 |
| 40 | BOLT SEMS | J090820 | 1 |
| 40 | BOLT SEMS | J260820 | 1 |
| 40 | BOLT SEMS | J260820 | 1 |
