Блок кондиционера — HITACHI ZX40U
Схема и каталожные номера деталей узла «Блок кондиционера» для экскаватора HITACHI ZX40U.

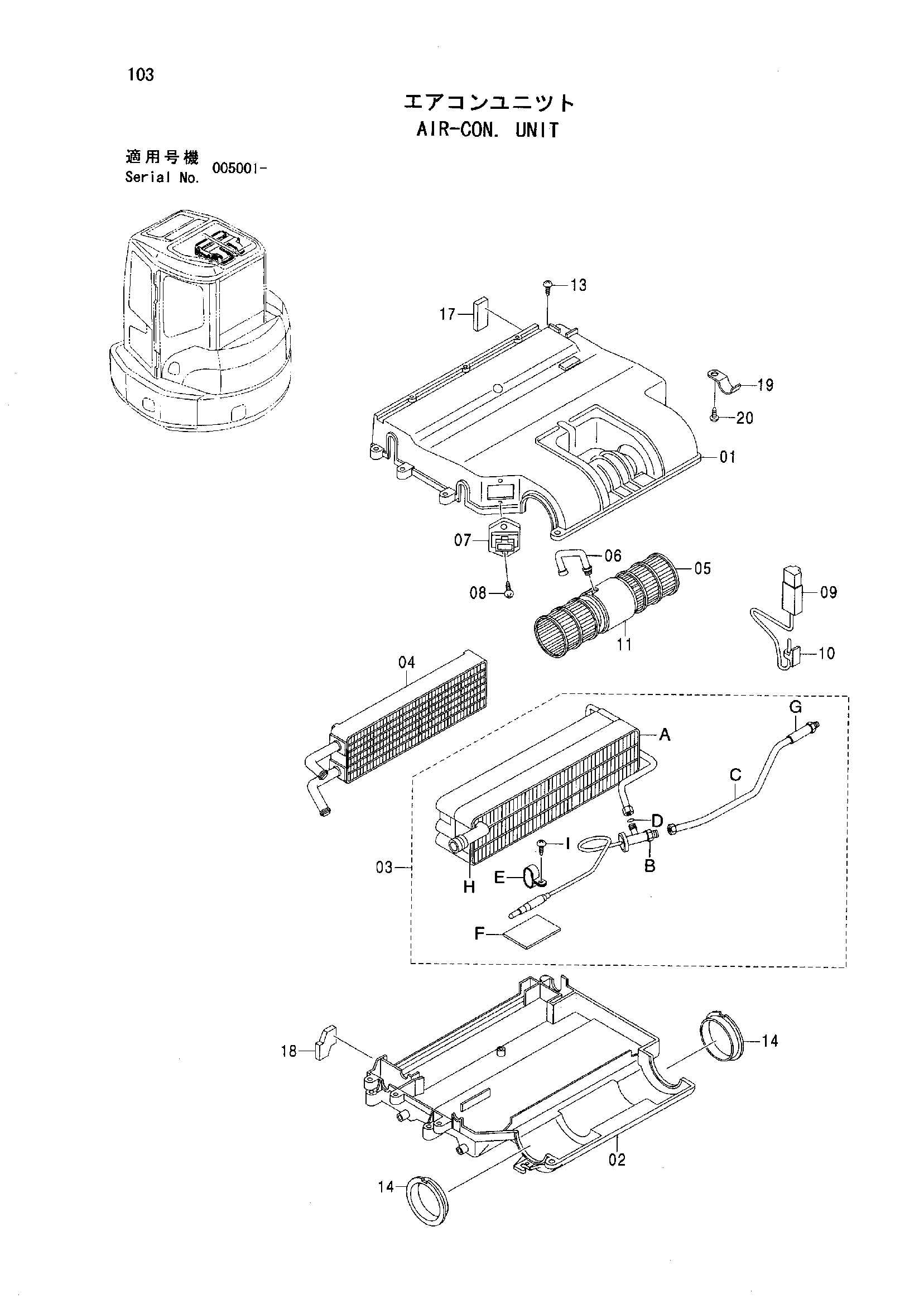

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | AIR-CON. UNIT | 4413065 | 1 |
| 01 | CASE | 4606242 | 1 |
| 02 | CASE | 4606243 | 1 |
| 03 | EVAPORATOR ASS'Y | 4606244 | 1 |
| 03A | EVAPORATOR | 4606245 | 1 |
| 03B | VALVE | 4606246 | 1 |
| 03C | PIPE | 4606247 | 1 |
| 03D | O-RING | 4351478 | 1 |
| 03E | CLIP | 4606248 | 1 |
| 03F | INSULATOR | 4387294 | 1 |
| 03G | INSULATOR | 4606249 | 1 |
| 03H | INSULATOR | 4606250 | 1 |
| 03I | SCREW TAPPING | 4370310 | 1 |
| 04 | HEATER | 4606251 | 1 |
| 05 | MOTOR | 4606252 | 1 |
| 06 | HOSE AIR | 4606253 | 1 |
| 07 | RESISTOR | 4606254 | 1 |
| 08 | SCREW TAPPING | 4370309 | 2 |
| 09 | THERMOSTAT | 4606255 | 1 |
| 10 | CLIP | 4476713 | 1 |
| 11 | ISOLATOR | 4606256 | 1 |
| 13 | SCREW TAPPING | 4370309 | 14 |
| 14 | GUIDE | 4606257 | 2 |
| 17 | LINING | 4606258 | 1 |
| 18 | LINING | 4606259 | 1 |
| 19 | CLIP | 4606260 | 1 |
| 20 | SCREW TAPPING | 4606261 | 1 |
