Сигнализация движения (1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Сигнализация движения (1)» для экскаватора HITACHI ZX40U.

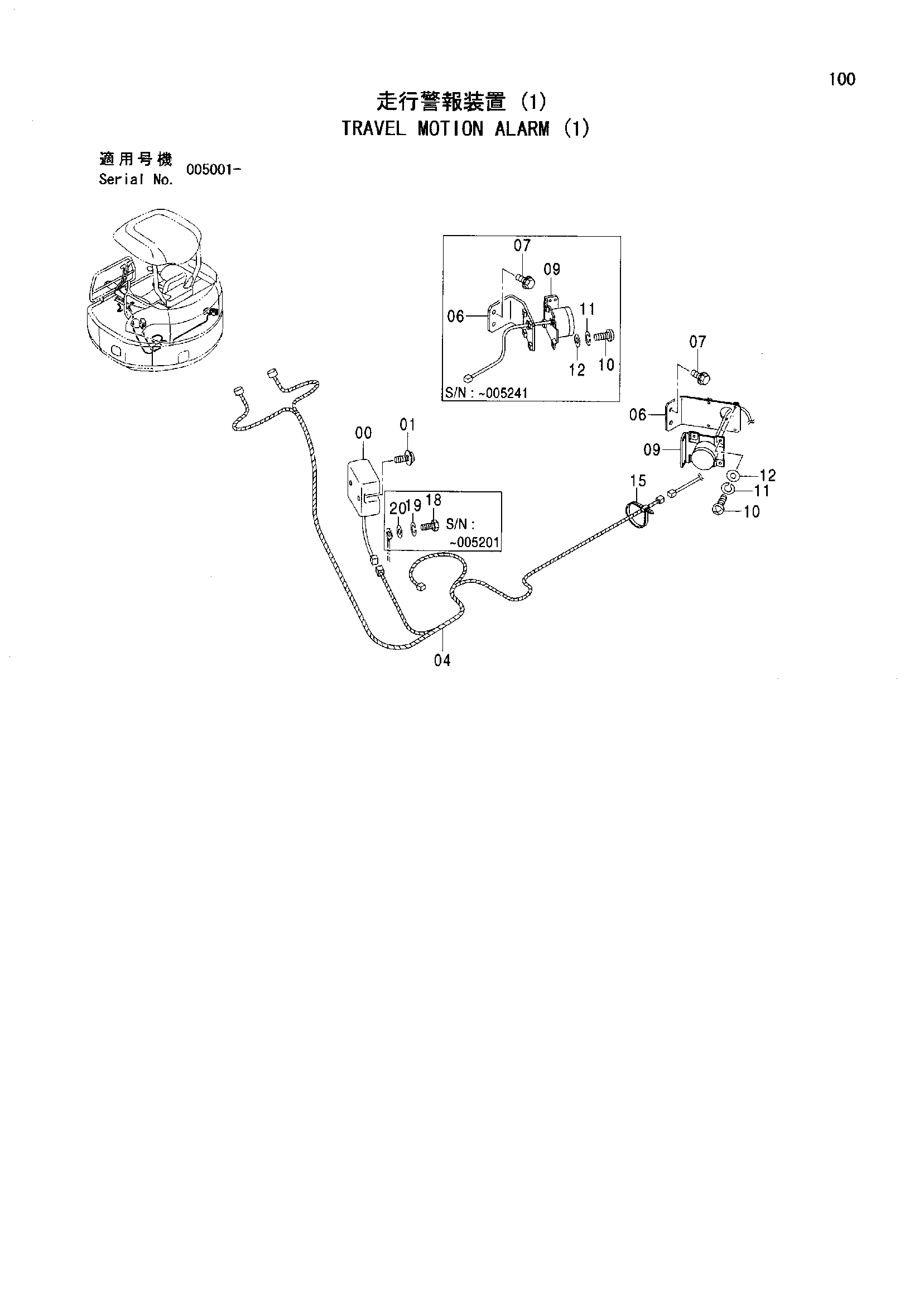

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | CONTROLLER | 4437179 | 1 |
| 00 | CONTROLLER | 4469599 | 1 |
| 01 | SCREW SEMS | J680625 | 2 |
| 04 | HARNESS WIRE | 4469910 | 1 |
| 06 | BRACKET | 8087202 | 1 |
| 06 | BRACKET | 9760456 | 1 |
| 07 | BOLT SEMS | J090825 | 2 |
| 07 | BOLT SEMS | J260825 | 2 |
| 07 | BOLT SEMS | J260825 | 2 |
| 09 | ALARM | 4436499 | 1 |
| 10 | SCREW | J691512 | 4 |
| 11 | WASHER SPRING | J252105 | 4 |
| 11 | WASHER SPRING | A590905 | 4 |
| 12 | WASHER PLANE | J253105 | 4 |
| 12 | WASHER PLANE | A590105 | 4 |
| 15 | CLIP BAND | 4055312 | 10 |
| 18 | BOLT | J960816 | 1 |
| 19 | WASHER SPRING | J252108 | 1 |
| 20 | WASHER PLANE | J253108 | 1 |
