Электрооборудование (1-2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Электрооборудование (1-2)» для экскаватора HITACHI ZX40U.

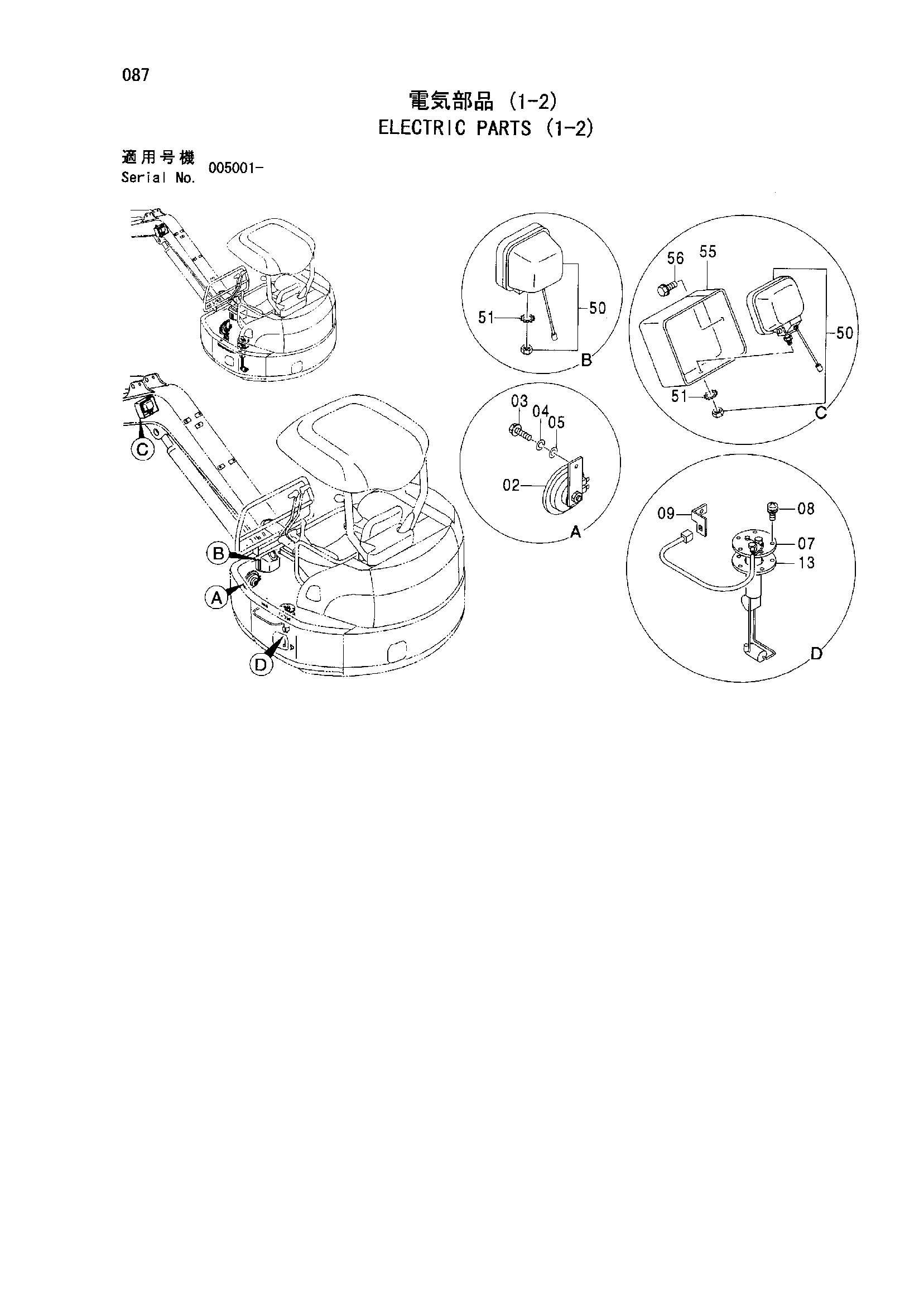

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 02 | HORN | 4349452 | 1 |
| 02 | HORN | 4603107 | 1 |
| 03 | BOLT | J960816 | 1 |
| 03 | BOLT SEMS | J090816 | 1 |
| 03 | BOLT SEMS | J260816 | 1 |
| 03 | BOLT SEMS | J260816 | 1 |
| 04 | WASHER SPRING | J252108 | 1 |
| 05 | WASHER PLANE | J253108 | 1 |
| 07 | FLOAT | 4392568 | 1 |
| 08 | SCREW | 4382035 | 5 |
| 09 | BRACKET | 4257159 | 1 |
| 13 | PACKING | 4376524 | 1 |
| 50 | LAMP HEAD | 4361457 | 2 |
| 51 | WASHER TOOTH | 4383077 | 2 |
| 55 | GUARD | 4457415 | 1 |
| 56 | BOLT SEMS | J051230 | 1 |
| 56 | BOLT SEMS | J271230 | 1 |
| 56 | BOLT SEMS | J271230 | 1 |
