Электрооборудование (1-1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Электрооборудование (1-1)» для экскаватора HITACHI ZX40U.

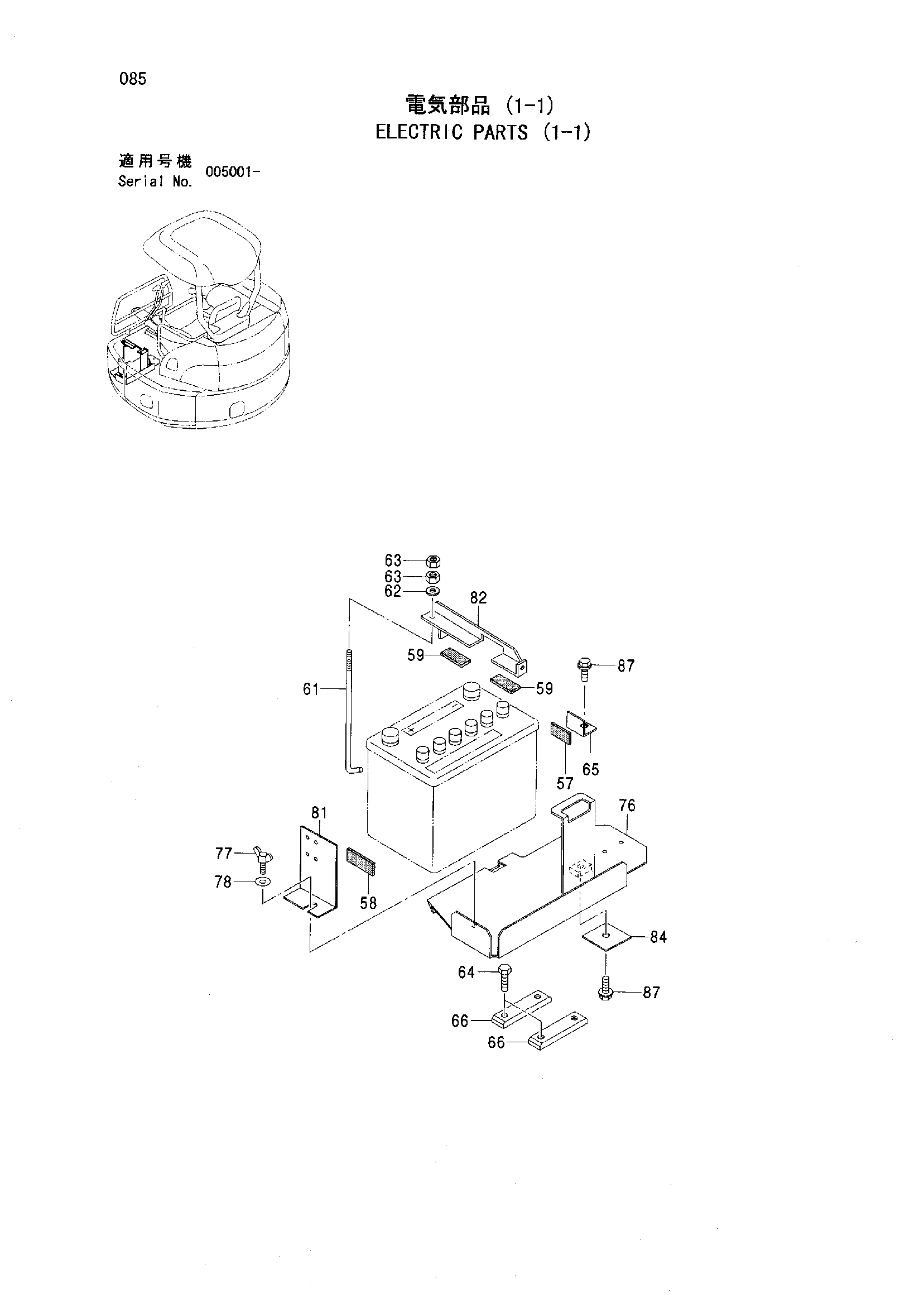

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 57 | RUBBER | 4392475 | 1 |
| 57 | RUBBER | 4418114 | 1 |
| 58 | SEAT RUBBER | 4365502 | 1 |
| 59 | RUBBER | 4418114 | 2 |
| 61 | BOLT | 4298596 | 1 |
| 62 | WASHER PLANE | J253106 | 1 |
| 62 | WASHER PLANE | A590106 | 1 |
| 63 | NUT | J231106 | 2 |
| 63 | NUT | M500605 | 2 |
| 64 | BOLT | M470620 | 4 |
| 65 | BRACKET | 4420209 | 1 |
| 66 | PLATE SLIDE | 4404886 | 2 |
| 76 | BRACKET | 7041913 | 1 |
| 77 | BOLT WING | M360816 | 1 |
| 78 | WASHER PLANE | A590108 | 1 |
| 81 | BRACKET | 4469408 | 1 |
| 82 | BRACKET | 8076068 | 1 |
| 84 | PLATE | 4469414 | 1 |
| 87 | BOLT SEMS | J090816 | 2 |
| 87 | BOLT SEMS | J260816 | 2 |
| 87 | BOLT SEMS | J260816 | 2 |
