Пилотные гидролинии (2-3) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотные гидролинии (2-3)» для экскаватора HITACHI ZX40U.

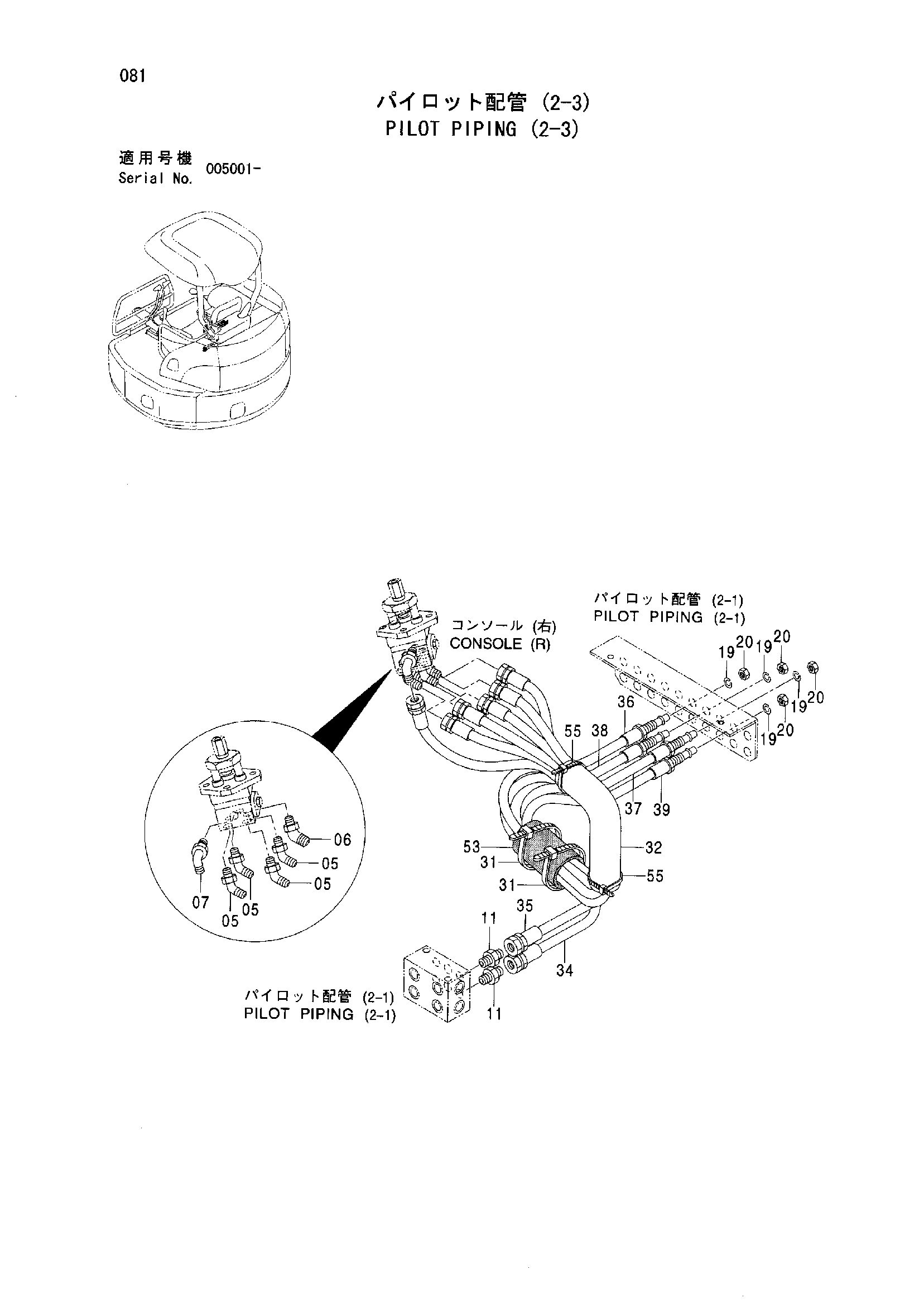

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 05 | ELBOW S | 4108100 | 4 |
| 05A | O-RING | 957366 | 1 |
| 06 | ELBOW S | 4423863 | 1 |
| 06A | O-RING | 957366 | 1 |
| 07 | ELBOW S | 4434981 | 1 |
| 07A | O-RING | 957366 | 1 |
| 11 | ADAPTER | 4042030 | 2 |
| 11A | O-RING | 957366 | 1 |
| 19 | WASHER SPRING | J252212 | 4 |
| 19 | WASHER SPRING | A590912 | 4 |
| 20 | NUT | J231212 | 4 |
| 20 | NUT | J950012 | 4 |
| 31 | CLIP BAND | 4055312 | 2 |
| 32 | PROTECTOR | 4475439 | 1 |
| 34 | HOSE | 4474949 | 1 |
| 35 | HOSE | 4474950 | 1 |
| 36 | HOSE | 4474951 | 1 |
| 37 | HOSE | 4474952 | 1 |
| 38 | HOSE | 4474953 | 1 |
| 39 | HOSE | 4474954 | 1 |
| 53 | SHEET RUBBER | 4484505 | 1 |
| 55 | CLIP BAND | 4055312 | 2 |
| 55 | CLIP BAND | 4055311 | 2 |
