Пилотные гидролинии (2-2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотные гидролинии (2-2)» для экскаватора HITACHI ZX40U.

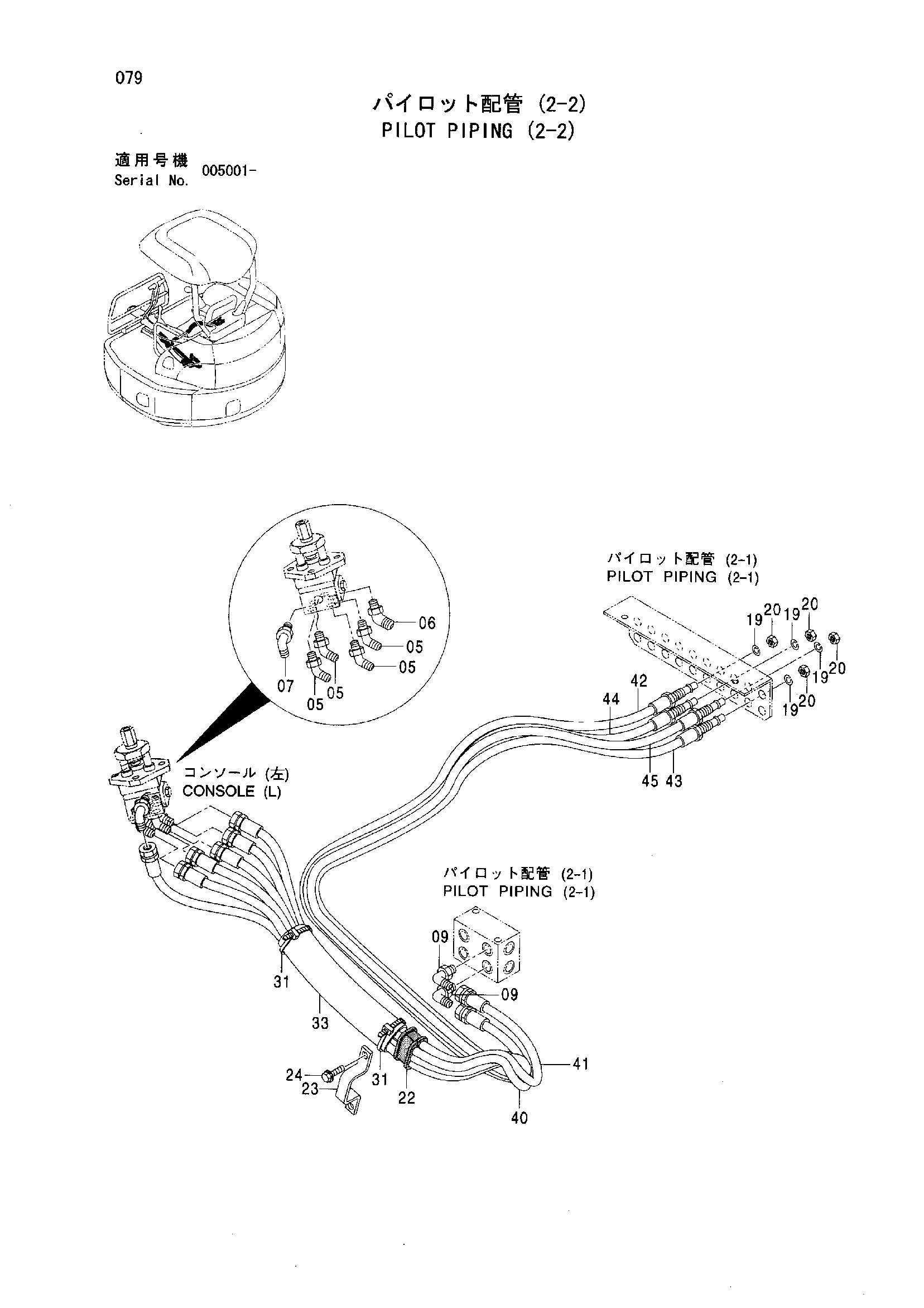

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 05 | ELBOW S | 4108100 | 4 |
| 05A | O-RING | 957366 | 1 |
| 06 | ELBOW S | 4423863 | 1 |
| 06A | O-RING | 957366 | 1 |
| 07 | ELBOW S | 4434981 | 1 |
| 07A | O-RING | 957366 | 1 |
| 09 | ELBOW S | 4434981 | 2 |
| 09A | O-RING | 957366 | 1 |
| 19 | WASHER SPRING | J252212 | 4 |
| 19 | WASHER SPRING | A590912 | 4 |
| 20 | NUT | J231212 | 4 |
| 20 | NUT | J950012 | 4 |
| 22 | BUSHING RUBBER | 4458033 | 1 |
| 23 | CLAMP | 4458038 | 1 |
| 24 | BOLT SEMS | J090820 | 2 |
| 24 | BOLT SEMS | J260820 | 2 |
| 24 | BOLT SEMS | J260820 | 2 |
| 31 | CLIP BAND | 4055312 | 2 |
| 31 | CLIP BAND | 4055311 | 2 |
| 33 | PROTECTOR | 4477554 | 1 |
| 40 | HOSE | 4474955 | 1 |
| 41 | HOSE | 4474956 | 1 |
| 42 | HOSE | 4474957 | 1 |
| 43 | HOSE | 4474958 | 1 |
| 44 | HOSE | 4474959 | 1 |
| 45 | HOSE | 4474960 | 1 |
