Пилотные гидролинии (2-1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотные гидролинии (2-1)» для экскаватора HITACHI ZX40U.

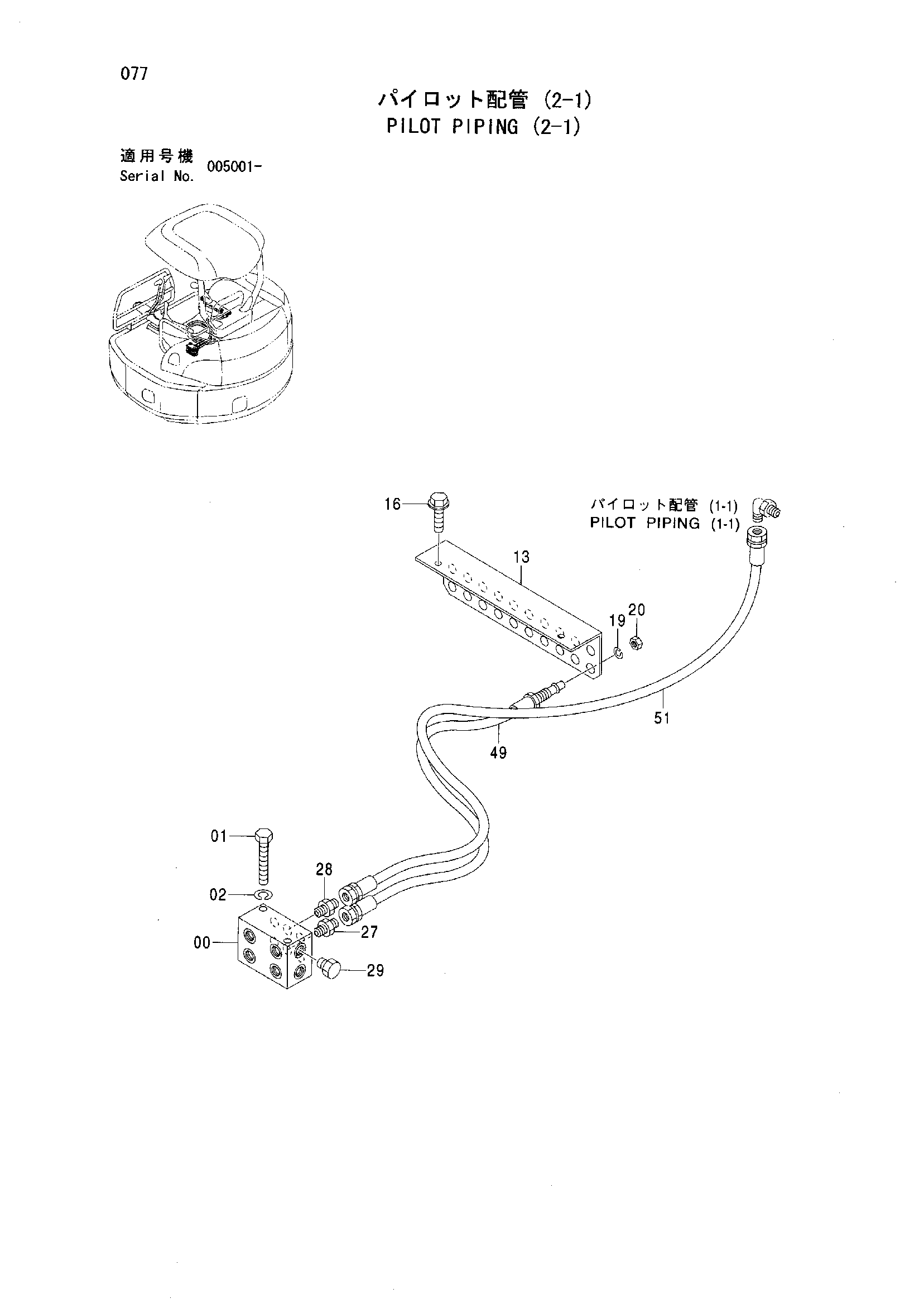

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | MANIFOLD | 3094178 | 1 |
| 01 | BOLT | J960890 | 2 |
| 01 | BOLT | J900890 | 2 |
| 02 | WASHER SPRING | J252108 | 2 |
| 02 | WASHER SPRING | A590908 | 2 |
| 13 | BRACKET | 9758878 | 1 |
| 16 | BOLT SEMS | J090820 | 2 |
| 16 | BOLT SEMS | J260820 | 2 |
| 16 | BOLT SEMS | J260820 | 2 |
| 19 | WASHER SPRING | J252212 | 1 |
| 19 | WASHER SPRING | A590912 | 1 |
| 20 | NUT | J231212 | 1 |
| 20 | NUT | J950012 | 1 |
| 27 | ADAPTER S | 4368206 | 1 |
| 27A | O-RING | 4509180 | 1 |
| 28 | ADAPTER | 4042031 | 1 |
| 28A | O-RING | 4509180 | 1 |
| 29 | PLUG | A885002 | 2 |
| 29A | O-RING | 957366 | 1 |
| 49 | HOSE | 4474940 | 1 |
| 51 | HOSE | 4481668 | 1 |
