Пилотные гидролинии (1-2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Пилотные гидролинии (1-2)» для экскаватора HITACHI ZX40U.

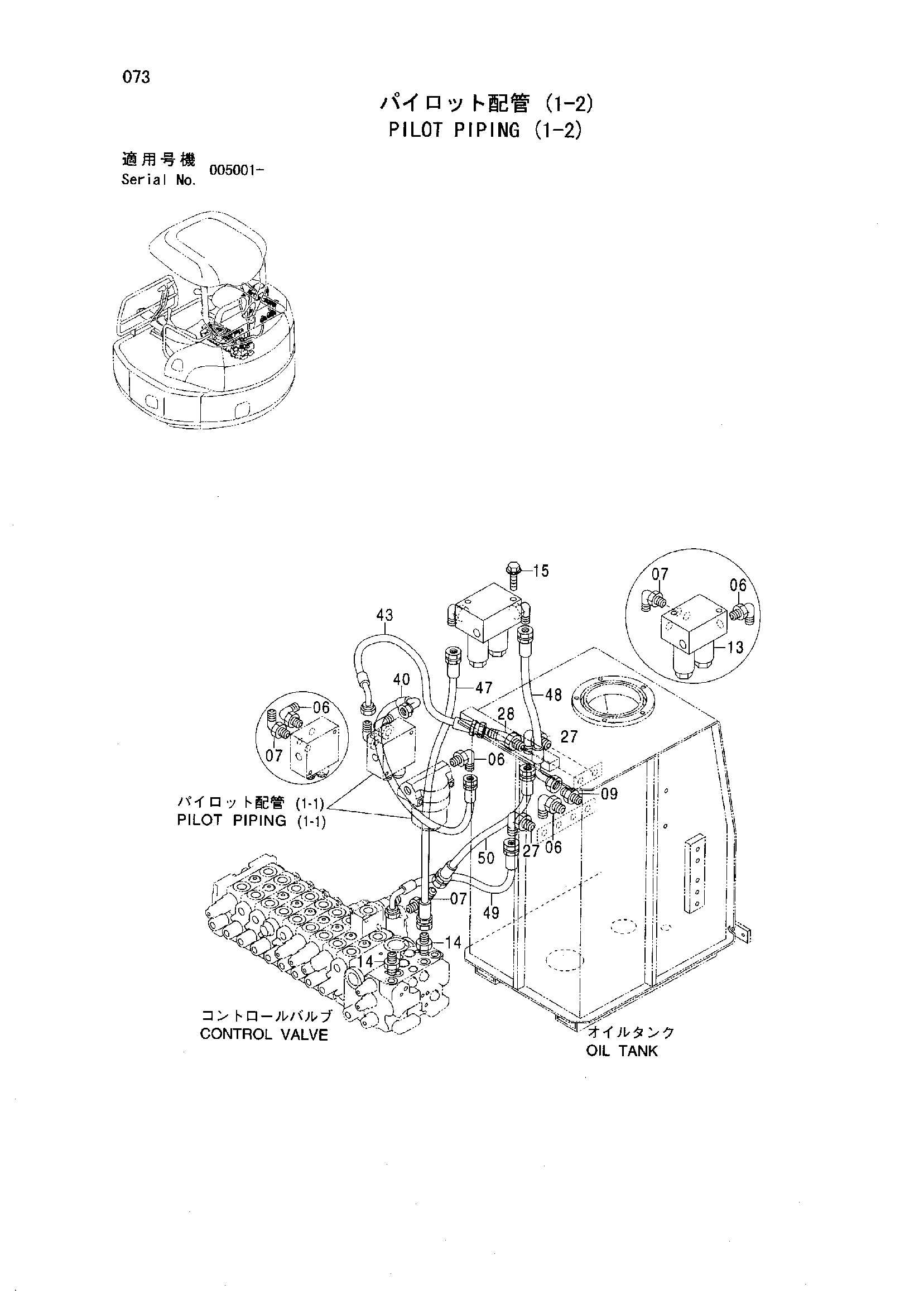

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 06 | ELBOW S | 4434982 | 4 |
| 06A | O-RING | 4509180 | 1 |
| 07 | ELBOW S | 4434981 | 3 |
| 07A | O-RING | 957366 | 1 |
| 09 | ADAPTER | 4042031 | 1 |
| 09A | O-RING | 4509180 | 1 |
| 13 | VALVE SOLENOID | 4415398 | 1 |
| 13 | VALVE SOLENOID | 4615209 | 1 |
| 14 | ADAPTER | 4042030 | 2 |
| 14A | O-RING | 957366 | 1 |
| 15 | BOLT SEMS | J051020 | 2 |
| 15 | BOLT SEMS | J271020 | 2 |
| 15 | BOLT SEMS | J271020 | 2 |
| 27 | ELBOW S | 4434984 | 2 |
| 27A | O-RING | 4509180 | 1 |
| 28 | ELBOW S | 4173014 | 1 |
| 28A | O-RING | 4509180 | 1 |
| 40 | HOSE | 4474935 | 1 |
| 43 | HOSE | 4474938 | 1 |
| 47 | HOSE | 4474942 | 1 |
| 48 | HOSE | 4474943 | 1 |
| 49 | HOSE | 4474944 | 1 |
| 50 | HOSE | 4474945 | 1 |
