Педаль управления поворотом стрелы (2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Педаль управления поворотом стрелы (2)» для экскаватора HITACHI ZX40U.

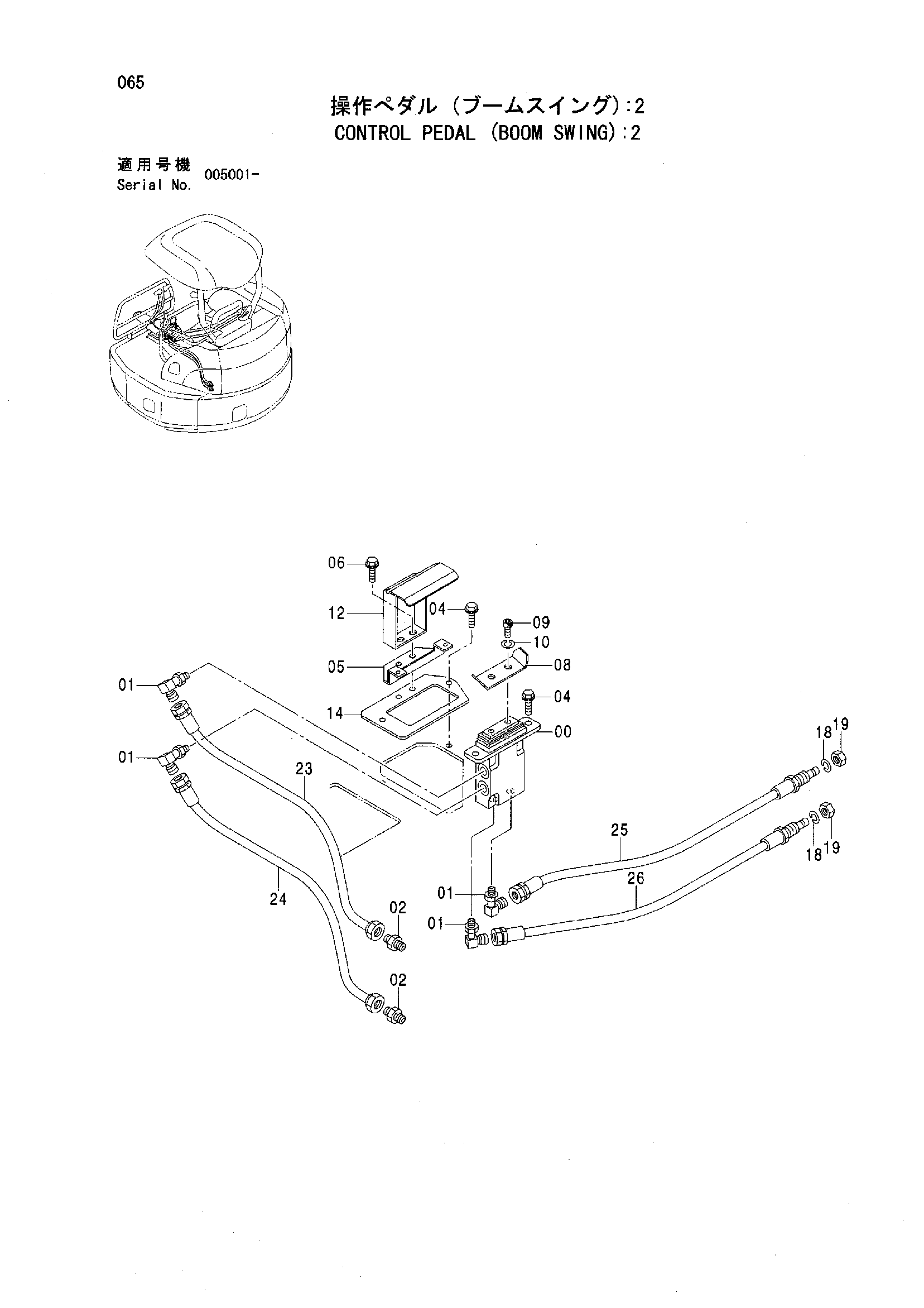

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE PILOT | 4467245 | 1 |
| 01 | ELBOW S | 4434981 | 4 |
| 01A | O-RING | 957366 | 1 |
| 02 | ADAPTER | 4042030 | 2 |
| 02A | O-RING | 957366 | 1 |
| 04 | BOLT SEMS | J090820 | 4 |
| 04 | BOLT SEMS | J260820 | 4 |
| 04 | BOLT SEMS | J260820 | 4 |
| 05 | BRACKET | 4468906 | 1 |
| 06 | BOLT SEMS | J090825 | 2 |
| 06 | BOLT SEMS | J260825 | 2 |
| 06 | BOLT SEMS | J260825 | 2 |
| 08 | PEDAL | 9758030 | 1 |
| 09 | BOLT SOCKET | J770816 | 2 |
| 09 | BOLT SOCKET | J780816 | 2 |
| 10 | WASHER SPRING | J252108 | 2 |
| 10 | WASHER SPRING | A590908 | 2 |
| 12 | COVER | 8087066 | 1 |
| 14 | PLATE | 9758384 | 1 |
| 18 | WASHER SPRING | J252212 | 2 |
| 18 | WASHER SPRING | A590912 | 2 |
| 19 | NUT | J231212 | 2 |
| 19 | NUT | J950012 | 2 |
| 23 | HOSE | 4474970 | 1 |
| 24 | HOSE | 4474971 | 1 |
| 25 | HOSE | 4474972 | 1 |
| 26 | HOSE | 4474973 | 1 |
