Гидролинии рычага отвала PAT (1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидролинии рычага отвала PAT (1)» для экскаватора HITACHI ZX40U.

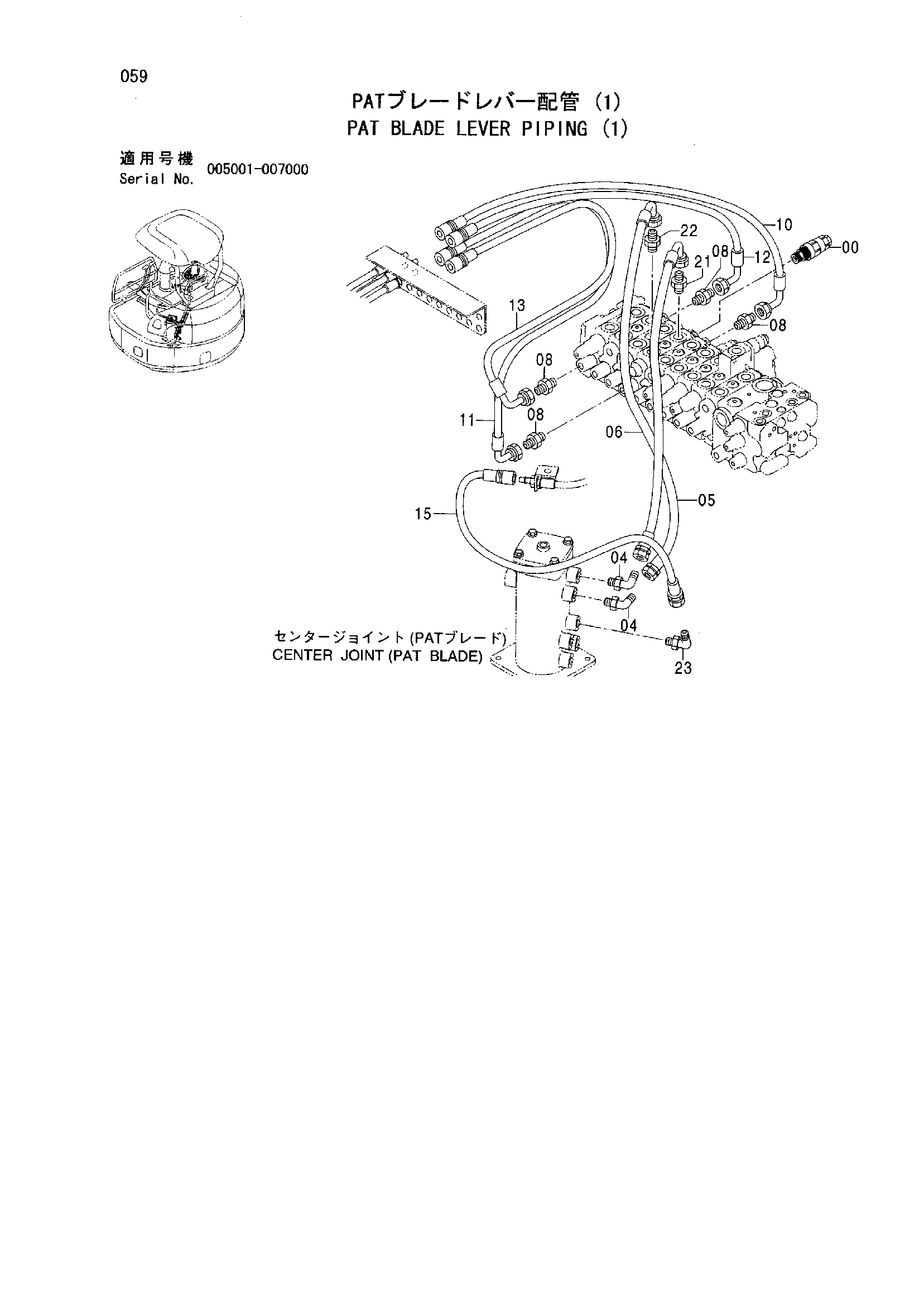

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE RELIEF | 4456618 | 2 |
| 04 | ELBOW S | 4434982 | 2 |
| 04A | O-RING | 4509180 | 1 |
| 05 | HOSE | 4485331 | 1 |
| 06 | HOSE | 4485332 | 1 |
| 08 | ADAPTER | 4042030 | 4 |
| 08A | O-RING | 957366 | 1 |
| 10 | HOSE | 4475024 | 1 |
| 11 | HOSE | 4475025 | 1 |
| 12 | HOSE | 4474990 | 1 |
| 13 | HOSE | 4474991 | 1 |
| 15 | HOSE | 4485321 | 1 |
| 21 | ADAPTER S | 4368207 | 1 |
| 21A | O-RING | 4506418 | 1 |
| 22 | ADAPTER S | 4368204 | 1 |
| 22A | O-RING | 4506418 | 1 |
| 23 | ELBOW S | 4434981 | 1 |
| 23A | O-RING | 957366 | 1 |
