Рычаг отвала [PAT] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Рычаг отвала [PAT]» для экскаватора HITACHI ZX40U.

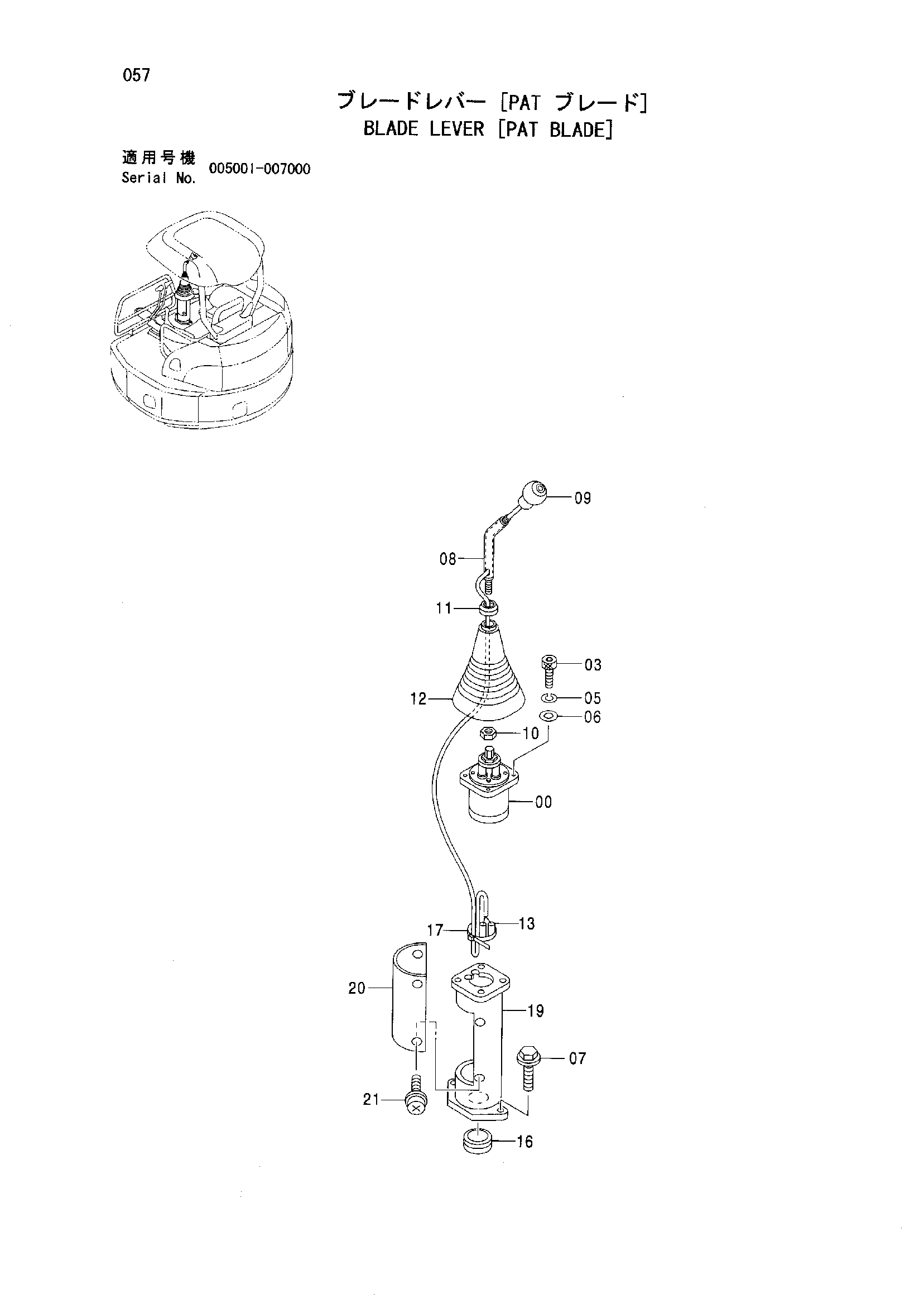

Схема узла
![Рычаг отвала [PAT] — схема HITACHI ZX40U](/data/zx40u/images/fd6c6e6f-821f-4459-9d91-811208cf7175.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE PILOT | 4428195 | 1 |
| 00 | VALVE PILOT | 4601408 | 1 |
| 03 | BOLT SOCKET | J770630 | 4 |
| 03 | BOLT SOCKET | J780630 | 4 |
| 05 | WASHER SPRING | J252106 | 4 |
| 05 | WASHER SPRING | A590906 | 4 |
| 06 | WASHER PLANE | J253106 | 4 |
| 06 | WASHER PLANE | A590106 | 4 |
| 07 | BOLT SEMS | J051030 | 3 |
| 07 | BOLT SEMS | J271030 | 3 |
| 07 | BOLT SEMS | J271030 | 3 |
| 08 | LEVER | 9756080 | 1 |
| 09 | GRIP | 4448094 | 1 |
| 10 | NUT | J231214 | 1 |
| 10 | NUT | J950014 | 1 |
| 11 | SEAL CAP | 4264107 | 1 |
| 12 | BOOT | 3069894 | 1 |
| 13 | TERMINAL | 4313180 | 2 |
| 16 | BUSHING RUBBER | 998720 | 1 |
| 17 | CLIP BAND | 4055311 | 1 |
| 19 | STAND | 7042557 | 1 |
| 20 | COVER | 3092406 | 1 |
| 21 | SCREW SEMS | J680616 | 4 |
