Рычаг отвала (2) [стандартный и удлинённый отвал] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Рычаг отвала (2) [стандартный и удлинённый отвал]» для экскаватора HITACHI ZX40U.

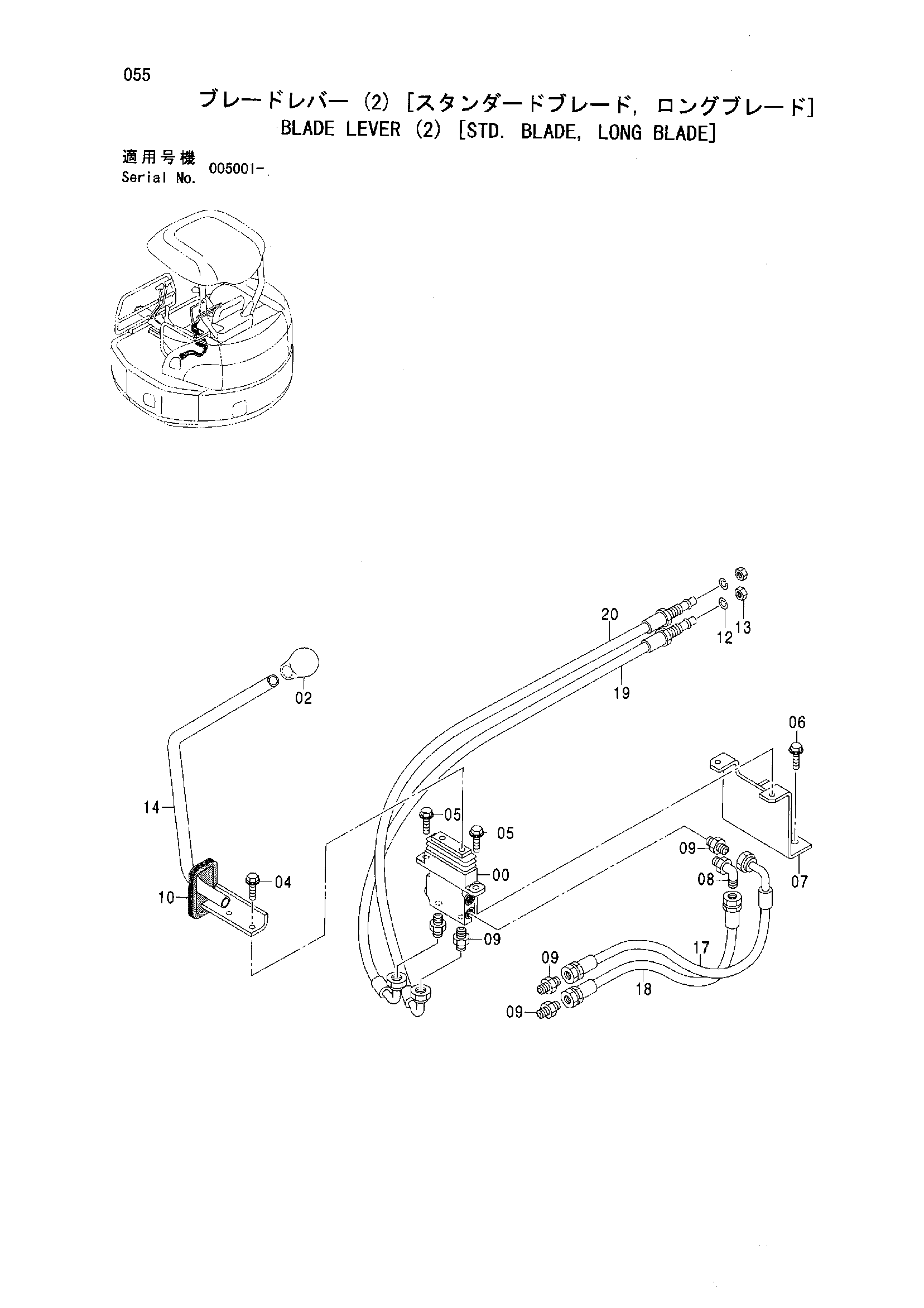

Схема узла
![Рычаг отвала (2) [стандартный и удлинённый отвал] — схема HITACHI ZX40U](/data/zx40u/images/663b3bd8-933f-4516-ac4e-ca0c2dfe179a.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE PILOT | 4467244 | 1 |
| 00 | VALVE PILOT | 4600430 | 1 |
| 02 | GRIP | 4399121 | 1 |
| 04 | BOLT SEMS | J090816 | 2 |
| 04 | BOLT SEMS | J260816 | 2 |
| 04 | BOLT SEMS | J260816 | 2 |
| 05 | BOLT SEMS | J090820 | 2 |
| 05 | BOLT SEMS | J260820 | 2 |
| 05 | BOLT SEMS | J260820 | 2 |
| 06 | BOLT SEMS | J051025 | 2 |
| 06 | BOLT SEMS | J271025 | 2 |
| 06 | BOLT SEMS | J271025 | 2 |
| 07 | BRACKET | 9759145 | 1 |
| 08 | ELBOW S | 4434981 | 1 |
| 08A | O-RING | 957366 | 1 |
| 09 | ADAPTER | 4042030 | 5 |
| 09A | O-RING | 957366 | 1 |
| 10 | BUSHING RUBBER | 4476869 | 1 |
| 12 | WASHER SPRING | J252212 | 2 |
| 12 | WASHER SPRING | A590912 | 2 |
| 13 | NUT | J231212 | 2 |
| 13 | NUT | J950012 | 2 |
| 14 | LEVER | 8086710 | 1 |
| 17 | HOSE | 4474986 | 1 |
| 18 | HOSE | 4474987 | 1 |
| 19 | HOSE | 4474988 | 1 |
| 20 | HOSE | 4474989 | 1 |
