Управление двигателем [стандарт] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Управление двигателем [стандарт]» для экскаватора HITACHI ZX40U.

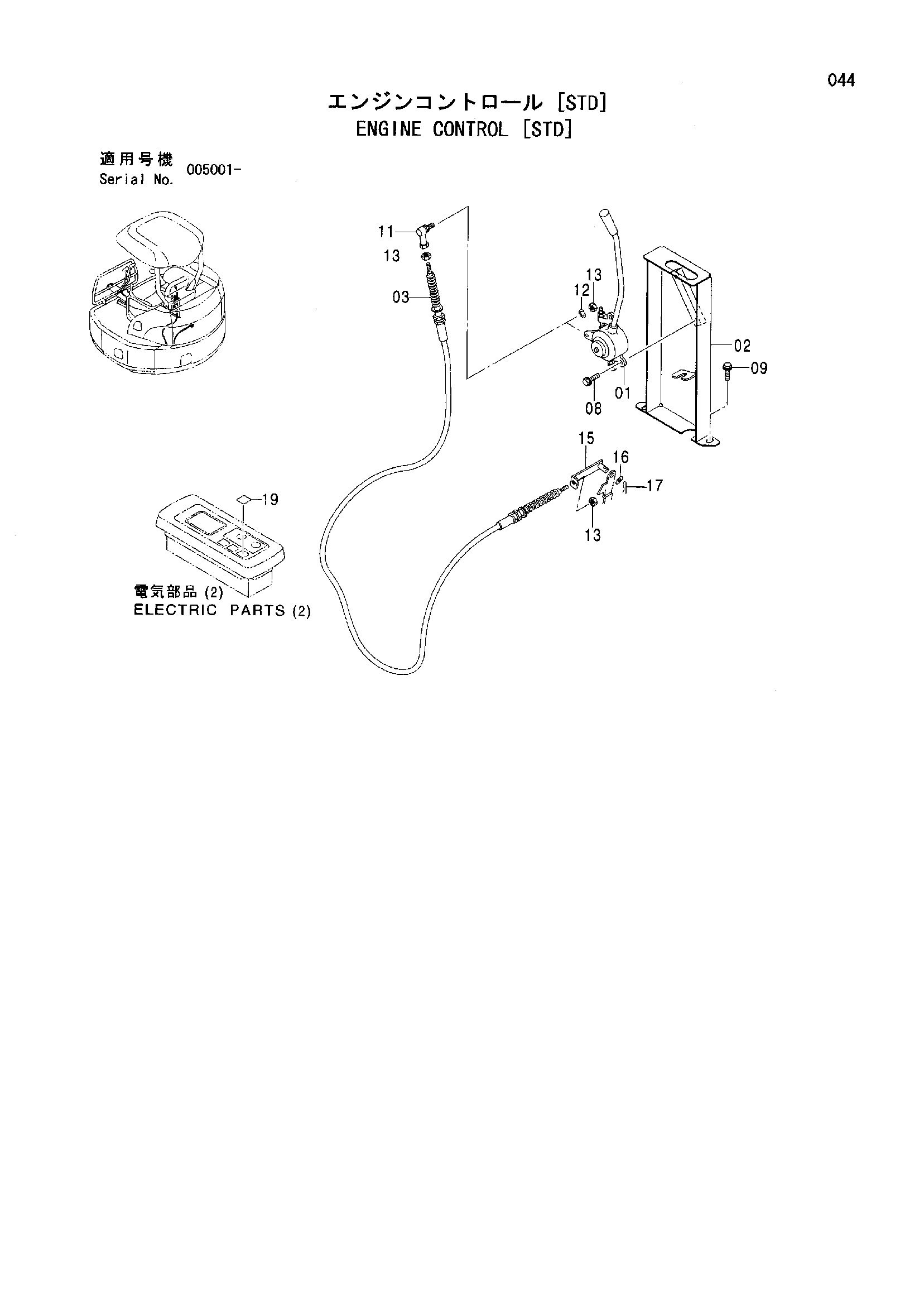

Схема узла
![Управление двигателем [стандарт] — схема HITACHI ZX40U](/data/zx40u/images/8df259d7-88c9-4007-95b0-c7ba07b9231d.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | LEVER | 4325764 | 1 |
| 02 | BRACKET | 7041915 | 1 |
| 03 | CABLE CONTROL | 4418116 | 1 |
| 08 | BOLT SEMS | J080825 | 2 |
| 08 | BOLT SEMS | J260825 | 2 |
| 08 | BOLT SEMS | J260825 | 2 |
| 09 | BOLT SEMS | J051025 | 2 |
| 09 | BOLT SEMS | J271025 | 2 |
| 09 | BOLT SEMS | J271025 | 2 |
| 11 | JOINT BALL | 4056016 | 1 |
| 12 | WASHER SPRING | J252105 | 1 |
| 12 | WASHER SPRING | A590905 | 1 |
| 13 | NUT | J231105 | 3 |
| 13 | NUT | M500504 | 3 |
| 15 | BRACKET | 9745306 | 1 |
| 16 | WASHER PLANE | J253106 | 1 |
| 16 | WASHER PLANE | A590106 | 1 |
| 17 | PIN SPLIT | A762020 | 1 |
| 19 | SEAL | 4419643 | 1 |
