Правая консоль [кабина, Европа] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Правая консоль [кабина, Европа]» для экскаватора HITACHI ZX40U.

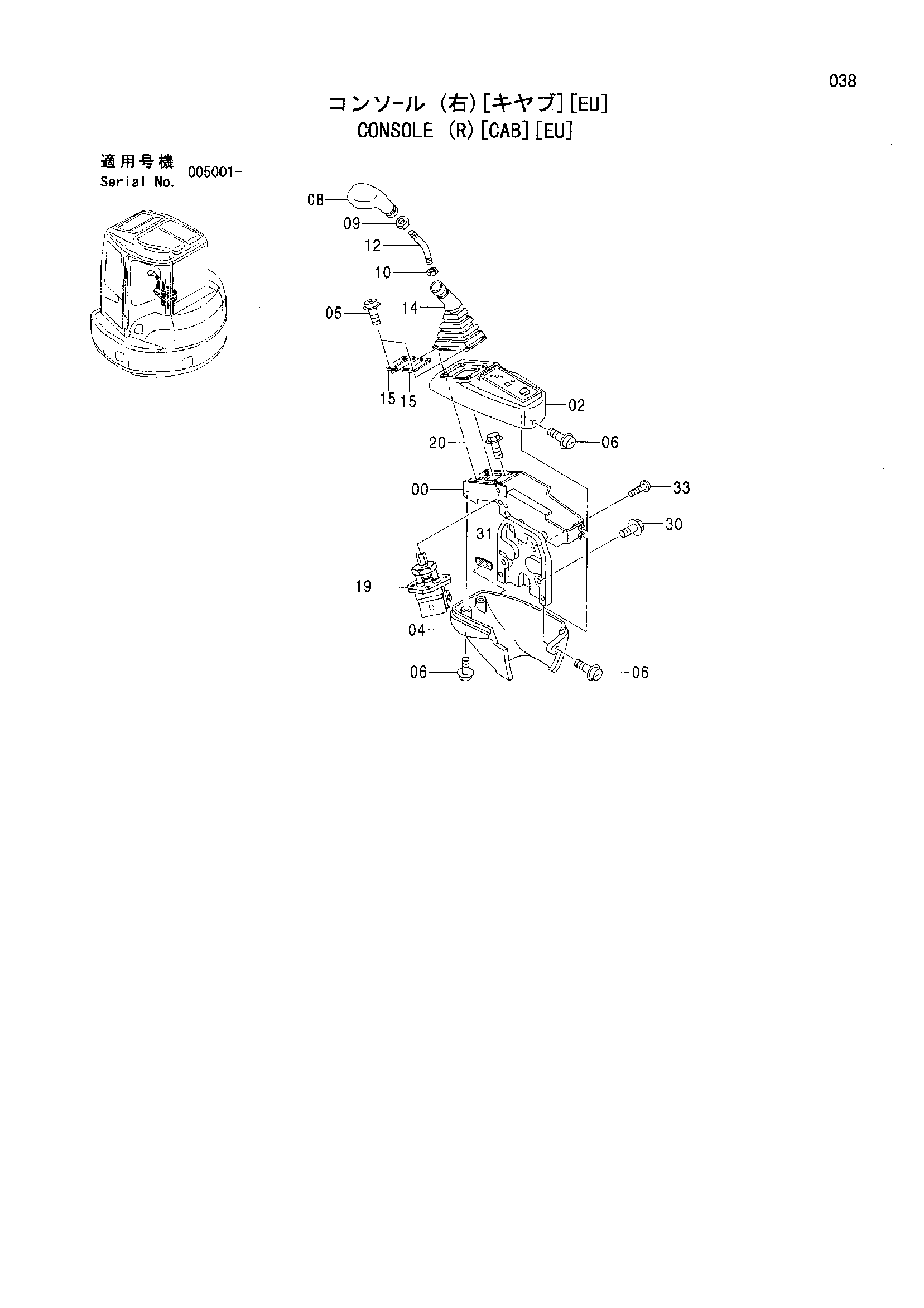

Схема узла
![Правая консоль [кабина, Европа] — схема HITACHI ZX40U](/data/zx40u/images/07e2444c-f2cf-4a87-8ffa-2d6d5f51d669.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | FRAME | 4458285 | 1 |
| 02 | COVER | 4458286 | 1 |
| 04 | COVER | 4458287 | 1 |
| 05 | SCREW SEMS | J680625 | 4 |
| 06 | SCREW SEMS | J680616 | 4 |
| 08 | GRIP | 2045473 | 1 |
| 09 | NUT | J952012 | 1 |
| 10 | NUT | J950014 | 1 |
| 12 | LEVER | 4488460 | 1 |
| 14 | BOOT | 2045470 | 1 |
| 15 | PLATE | 4458366 | 2 |
| 19 | VALVE PILOT | 4462567 | 1 |
| 20 | BOLT SEMS | J260816 | 4 |
| 20A | BOLT | J900816 | 1 |
| 20B | WASHER PLANE | A590108 | 1 |
| 30 | BOLT SEMS | J260820 | 3 |
| 30A | BOLT | J900820 | 1 |
| 30B | WASHER PLANE | A590108 | 1 |
| 31 | RUBBER | 4483211 | 1 |
| 33 | SCREW | 4373194 | 2 |
