Правая консоль [навес] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Правая консоль [навес]» для экскаватора HITACHI ZX40U.

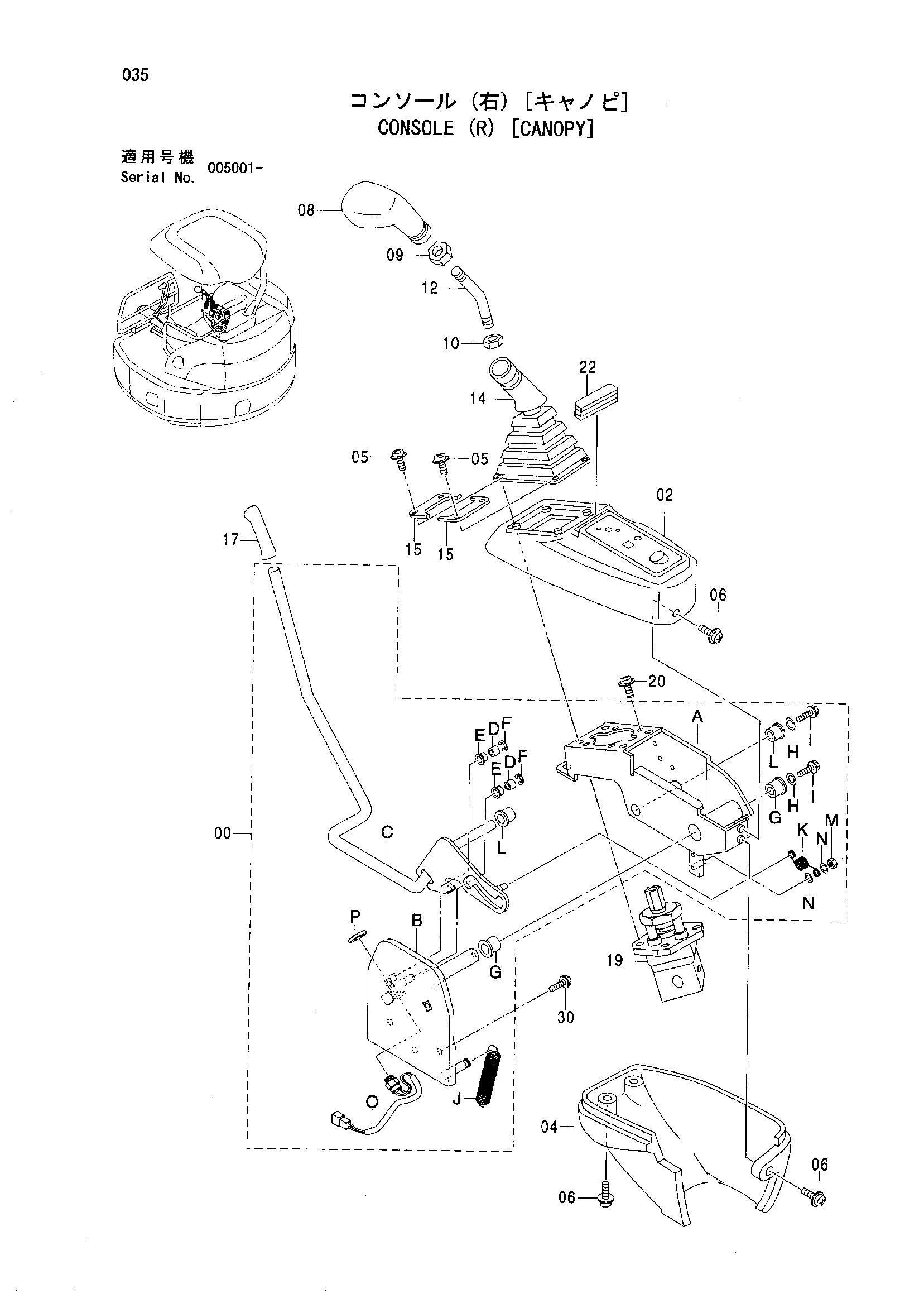

Схема узла
![Правая консоль [навес] — схема HITACHI ZX40U](/data/zx40u/images/49aef3fc-6c39-4840-b406-da9f827d6577.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | FRAME | 4461137 | 1 |
| 00A | FRAME | 4601937 | 1 |
| 00B | BRACKET | 4601939 | 1 |
| 00C | LEVER LOCK | 4601941 | 1 |
| 00D | BUSHING | 4393842 | 2 |
| 00E | BUSHING | 4435377 | 2 |
| 00F | RING RETAINIG | 4435378 | 2 |
| 00G | BUSHING | 4435371 | 2 |
| 00H | WASHER | 4435368 | 2 |
| 00I | BOLT | 4372337 | 2 |
| 00J | SPRING | 4601942 | 1 |
| 00K | SPRING TORSION | 4601944 | 1 |
| 00L | BUSHING PIN | 4479635 | 2 |
| 00M | NUT | 4372328 | 1 |
| 00N | WASHER | 4383006 | 2 |
| 00O | SWITCH | 4392059 | 1 |
| 00P | NUT | 4601905 | 1 |
| 02 | COVER | 4458286 | 1 |
| 04 | COVER | 4458287 | 1 |
| 05 | SCREW SEMS | J680625 | 4 |
| 06 | SCREW SEMS | J680616 | 4 |
| 08 | GRIP | 2045473 | 1 |
| 09 | NUT | J952012 | 1 |
| 10 | NUT | J950014 | 1 |
| 12 | LEVER | 4488460 | 1 |
| 14 | BOOT | 2045470 | 1 |
| 15 | PLATE | 4458366 | 2 |
| 17 | GRIP | 4377660 | 1 |
| 19 | VALVE PILOT | 4462567 | 1 |
| 20 | BOLT SEMS | J020816 | 4 |
| 20 | BOLT SEMS | J260816 | 4 |
| 20 | BOLT SEMS | J260816 | 4 |
| 22 | BUSHING RUBBER | 4459185 | 1 |
| 30 | BOLT SEMS | J090820 | 3 |
| 30 | BOLT SEMS | J260820 | 3 |
| 30 | BOLT SEMS | J260820 | 3 |
