Трубопроводы масляного радиатора (2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Трубопроводы масляного радиатора (2)» для экскаватора HITACHI ZX40U.

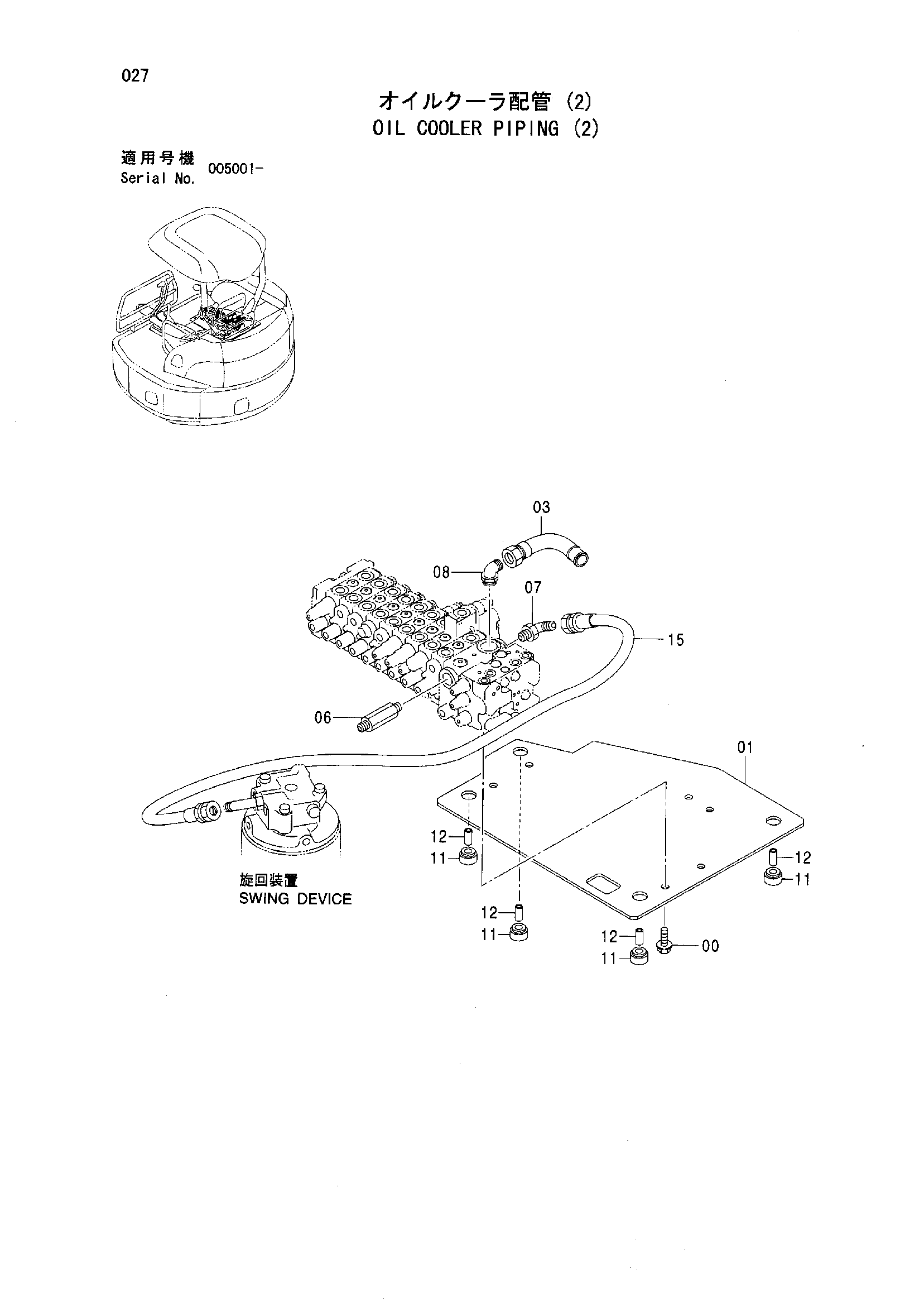

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | BOLT SEMS | J041020 | 4 |
| 00 | BOLT SEMS | J271020 | 4 |
| 00 | BOLT SEMS | J271020 | 4 |
| 01 | PLATE | 3094520 | 1 |
| 03 | PIPE | 8087160 | 1 |
| 03 | PIPE | 8089842 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4453892 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06 | ADAPTER S | 4483566 | 1 |
| 06A | O-RING | 4506424 | 1 |
| 07 | ELBOW S | 4434982 | 1 |
| 07A | O-RING | 4509180 | 1 |
| 08 | ELBOW S | 4102104 | 1 |
| 08A | O-RING | 4506429 | 1 |
| 11 | BUSHING RUBBER | 4469474 | 4 |
| 12 | COLLAR | 4469475 | 4 |
| 15 | HOSE | 4474914 | 1 |
