Трубопроводы масляного радиатора (1-1) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Трубопроводы масляного радиатора (1-1)» для экскаватора HITACHI ZX40U.

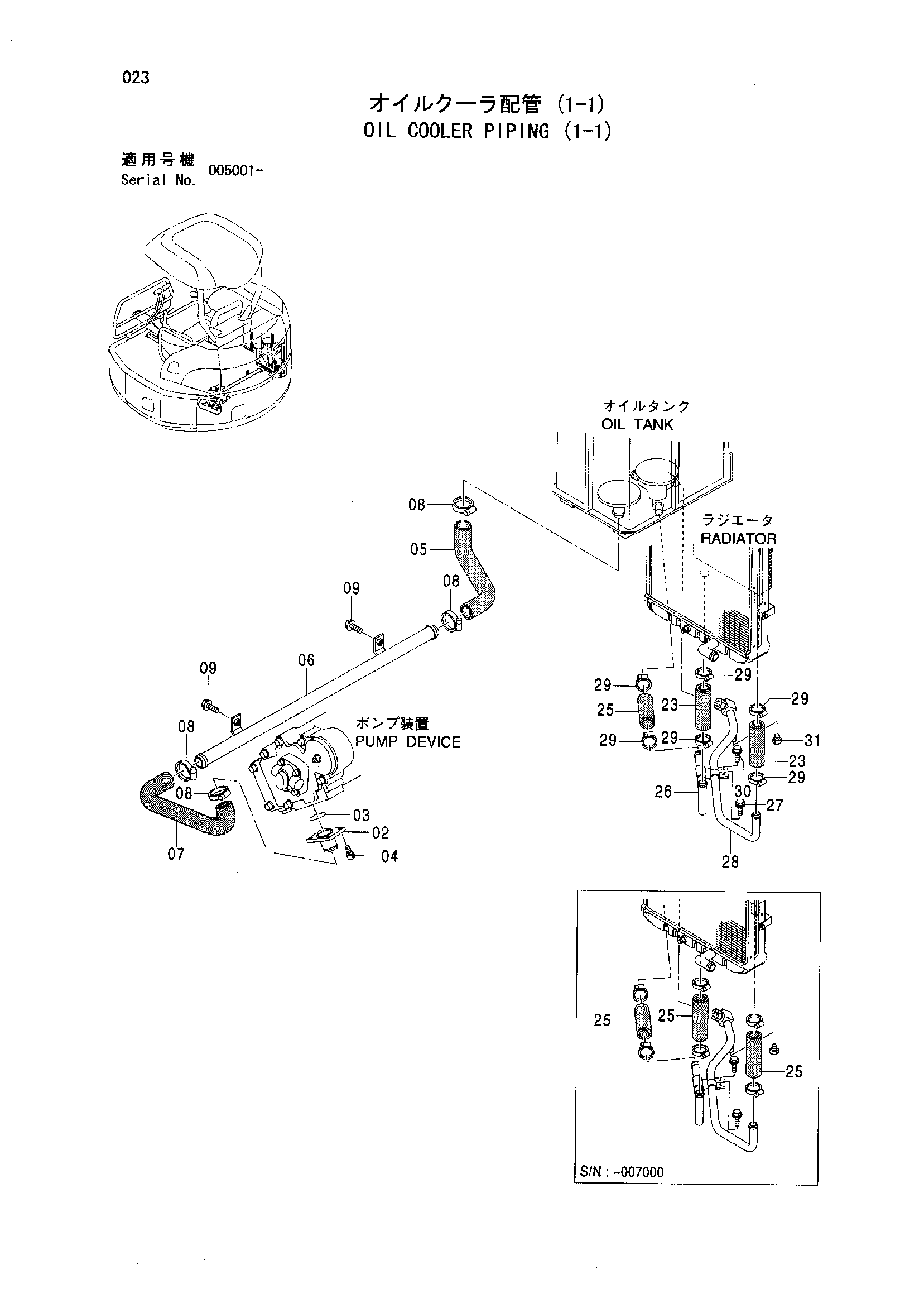

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 02 | PIPE SUCTION | 9750291 | 1 |
| 03 | O-RING | A810040 | 1 |
| 04 | BOLT SOCKET | J771025 | 4 |
| 04 | BOLT SOCKET | J781025 | 4 |
| 05 | HOSE RUBBER | 3080516 | 1 |
| 06 | PIPE SUCTION | 7031164 | 1 |
| 07 | HOSE RUBBER | 3094412 | 1 |
| 08 | CLAMP HOSE | 4505385 | 4 |
| 09 | BOLT SEMS | J051025 | 2 |
| 09 | BOLT SEMS | J271025 | 2 |
| 09 | BOLT SEMS | J271025 | 2 |
| 23 | HOSE RUBBER | 4618770 | 2 |
| 25 | HOSE RUBBER | 4120247 | 3 |
| 25 | HOSE RUBBER | 4120247 | 1 |
| 26 | PIPE RETURN | 8086752 | 1 |
| 27 | BOLT SEMS | J001030 | 1 |
| 27 | BOLT SEMS | J281030 | 1 |
| 27 | BOLT SEMS | J281030 | 1 |
| 28 | PIPE RETURN | 8086753 | 1 |
| 29 | CLAMP HOSE | 4505243 | 6 |
| 30 | BOLT SEMS | J051025 | 1 |
| 30 | BOLT SEMS | J271025 | 1 |
| 30 | BOLT SEMS | J271025 | 1 |
| 31 | PLUG | 4174541 | 1 |
| 31A | O-RING | 4506418 | 1 |
