Детали глушителя — HITACHI ZX40U
Схема и каталожные номера деталей узла «Детали глушителя» для экскаватора HITACHI ZX40U.

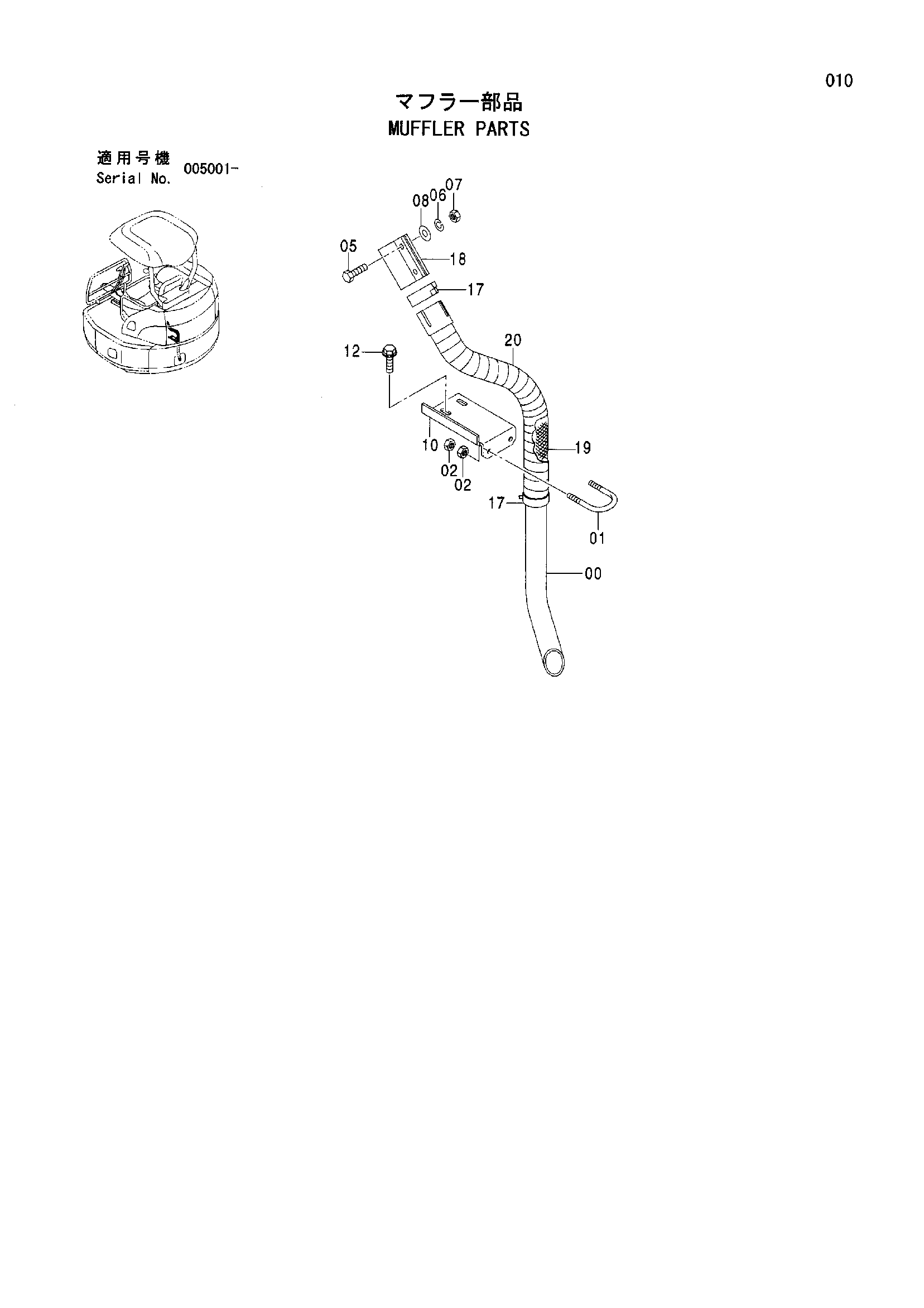

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | PIPE | 3094313 | 1 |
| 01 | BOLT U | 4279326 | 1 |
| 02 | NUT | J231108 | 4 |
| 02 | NUT | M500807 | 4 |
| 05 | BOLT | J971035 | 2 |
| 05 | BOLT | J901035 | 2 |
| 06 | WASHER SPRING | J252210 | 2 |
| 06 | WASHER SPRING | A590910 | 2 |
| 07 | NUT | J231210 | 2 |
| 07 | NUT | J950010 | 2 |
| 08 | WASHER PLANE | J253110 | 2 |
| 08 | WASHER PLANE | A590110 | 2 |
| 10 | BRACKET | 8088280 | 1 |
| 12 | BOLT SEMS | J051025 | 2 |
| 12 | BOLT SEMS | J271020 | 2 |
| 12 | BOLT SEMS | J271020 | 2 |
| 17 | CLAMP | 4399511 | 2 |
| 18 | CLAMP | 4278931 | 1 |
| 19 | COVER PIPE | 4399512 | 1 |
| 20 | TAPE | 4399513 | 1 |
