Гидролинии хода — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидролинии хода» для экскаватора HITACHI ZX40U.

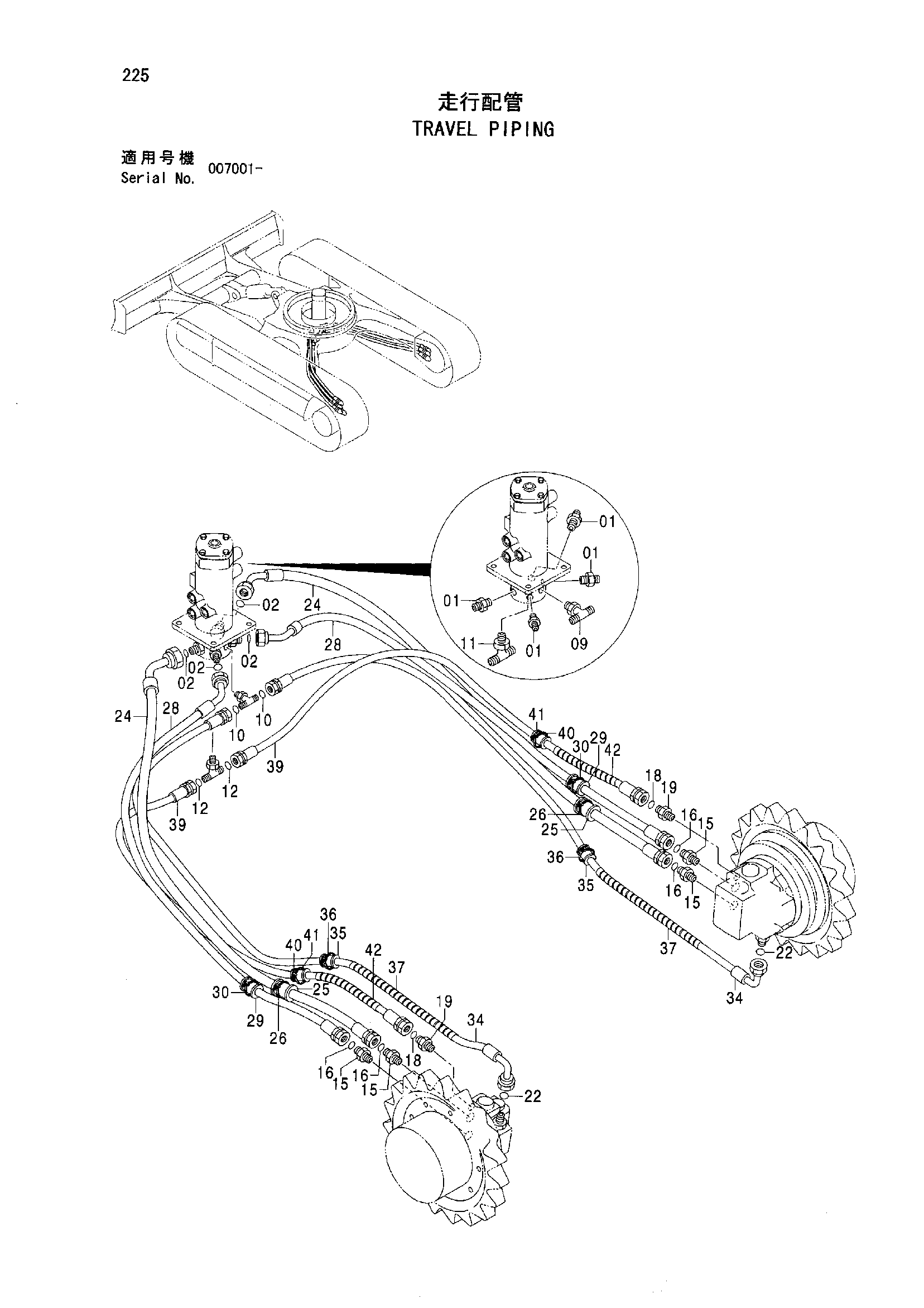

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | ADAPTER | 4620399 | 4 |
| 01A | O-RING | 4506418 | 1 |
| 02 | O-RING | 4138938 | 4 |
| 09 | TEE | 4617461 | 1 |
| 09A | O-RING | 957366 | 1 |
| 10 | O-RING | 4154235 | 2 |
| 11 | TEE | 4621136 | 1 |
| 11A | O-RING | 4622072 | 1 |
| 12 | O-RING | 4622073 | 2 |
| 15 | ADAPTER | 4620399 | 4 |
| 15A | O-RING | 4506418 | 1 |
| 16 | O-RING | 4138938 | 4 |
| 18 | O-RING | 4622073 | 2 |
| 19 | ADAPTER | 4621543 | 2 |
| 19A | O-RING | 4622346 | 1 |
| 22 | O-RING | 4154235 | 2 |
| 24 | HOSE | 3102561 | 2 |
| 25 | CUSHION | 4621902 | 2 |
| 26 | CLIP BAND | 4055311 | 2 |
| 28 | HOSE | 3102567 | 2 |
| 29 | CUSHION | 4620902 | 2 |
| 30 | CLIP BAND | 4055311 | 2 |
| 34 | HOSE | 3102568 | 2 |
| 35 | CUSHION | 4620903 | 2 |
| 36 | CLIP BAND | 4055311 | 2 |
| 37 | PROTECTOR | 4327293 | 2 |
| 39 | HOSE | 3102569 | 2 |
| 40 | CUSHION | 4621903 | 2 |
| 41 | CLIP BAND | 4055311 | 2 |
| 42 | PROTECTOR | 4327293 | 2 |
