Гидролинии хода — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидролинии хода» для экскаватора HITACHI ZX40U.

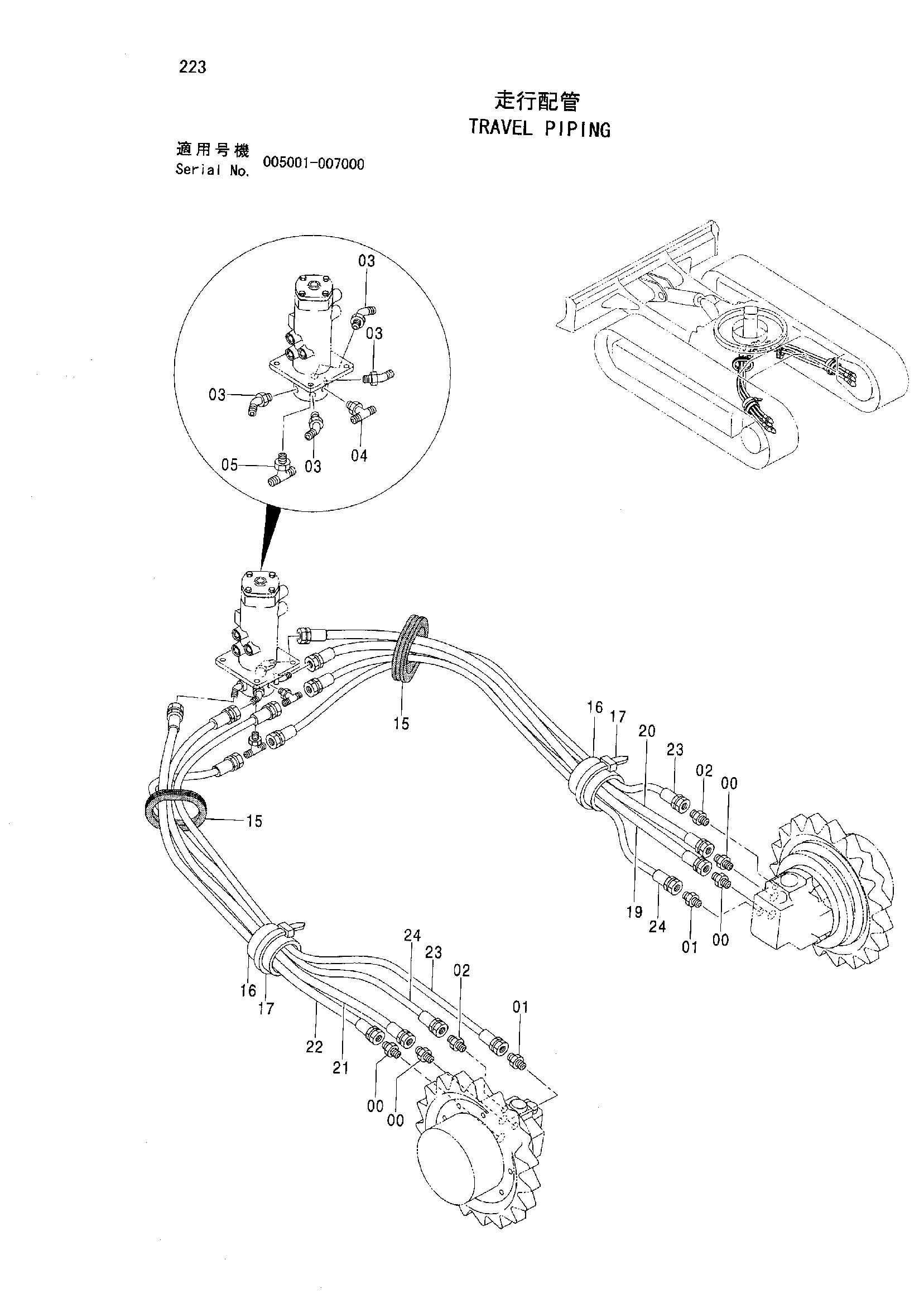

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | ADAPTER S | 4042032 | 4 |
| 00A | O-RING | 4506418 | 1 |
| 01 | ADAPTER S | 4042030 | 2 |
| 01A | O-RING | 957366 | 1 |
| 02 | ADAPTER S | 4368205 | 2 |
| 02A | O-RING | 957366 | 1 |
| 03 | ELBOW S | 4081336 | 4 |
| 03A | O-RING | 4506418 | 1 |
| 04 | TEE S | 4368218 | 1 |
| 04A | O-RING | 957366 | 1 |
| 05 | TEE S | 4406059 | 1 |
| 05A | O-RING | 957366 | 1 |
| 15 | BUSHING RUBBER | 4365863 | 2 |
| 16 | COVER | 4279255 | 2 |
| 17 | CLIP BAND | 4121859 | 2 |
| 19 | HOSE | 4426417 | 1 |
| 20 | HOSE | 4426418 | 1 |
| 21 | HOSE | 4426419 | 1 |
| 22 | HOSE | 4426420 | 1 |
| 23 | HOSE PLASTIC | 4426425 | 2 |
| 24 | HOSE | 4426426 | 2 |
