Центральный коллектор (стандартный и удлинённый отвал) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Центральный коллектор (стандартный и удлинённый отвал)» для экскаватора HITACHI ZX40U.

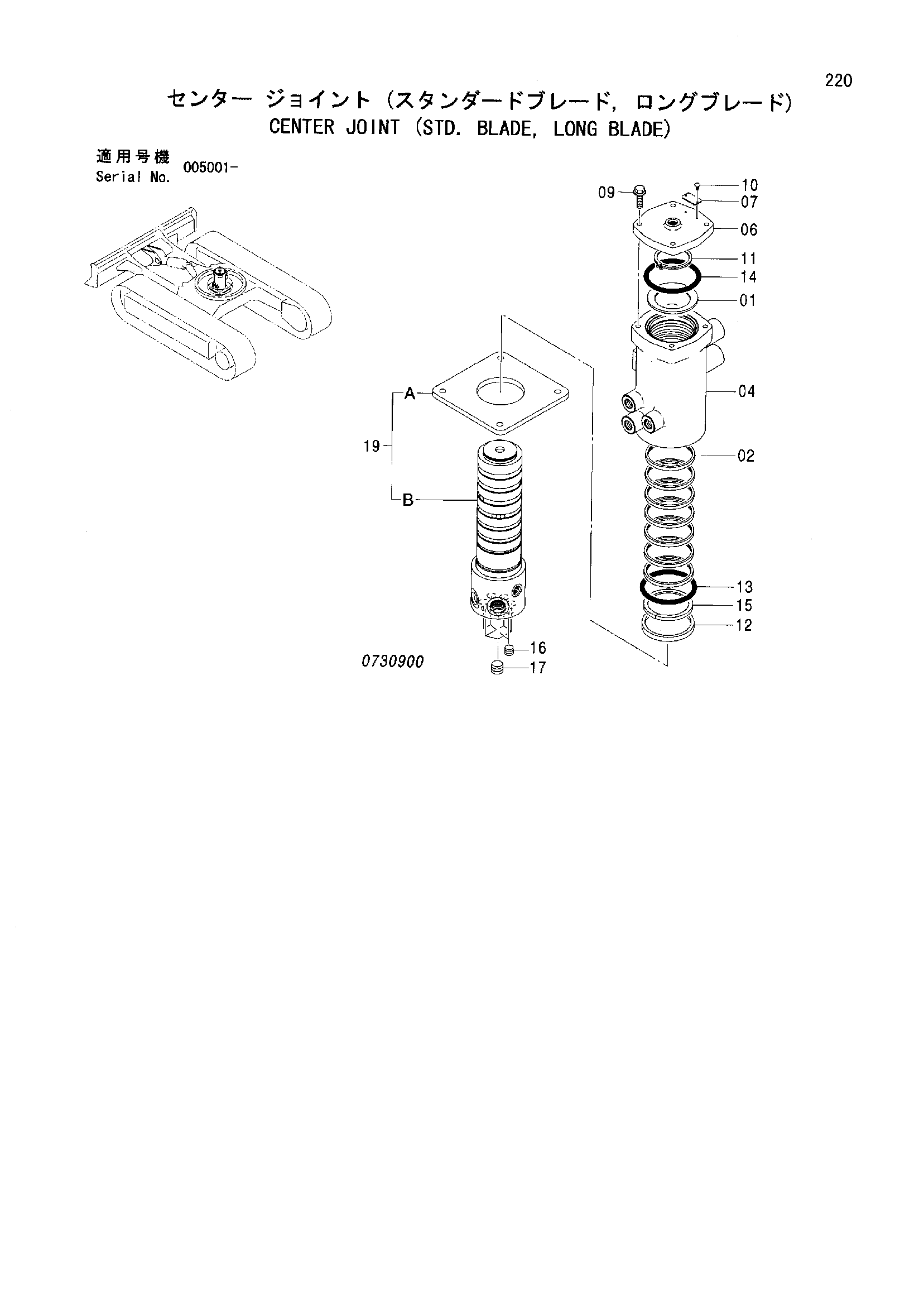

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | JOINT CENTER | 4403534 | 1 |
| 01 | RING | 4271952 | 1 |
| 02 | SEAL OIL | 4288000 | 7 |
| 04 | BODY | 0730901 | 1 |
| 06 | COVER | 0730902 | 1 |
| 07 | NAME-PLATE | В составе узла | 1 |
| 09 | BOLT | 0730903 | 4 |
| 10 | SCREW DRIVE | M492564 | 2 |
| 11 | RING RETAINING | 960323 | 1 |
| 12 | SEAL DUST | 4278582 | 1 |
| 13 | O-RING | 4098435 | 1 |
| 14 | O-RING | A810085 | 1 |
| 15 | RING BACK-UP | 4075674 | 1 |
| 16 | PLUG | 94-2011 | 3 |
| 17 | PLUG | 94-2012 | 4 |
| 19 | SHAFT ASS'Y | 0730904 | 1 |
| 19A | FLANGE | В составе узла | 1 |
| 19B | SHAFT | В составе узла | 1 |
