Гусеничная цепь 400A — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гусеничная цепь 400A» для экскаватора HITACHI ZX40U.

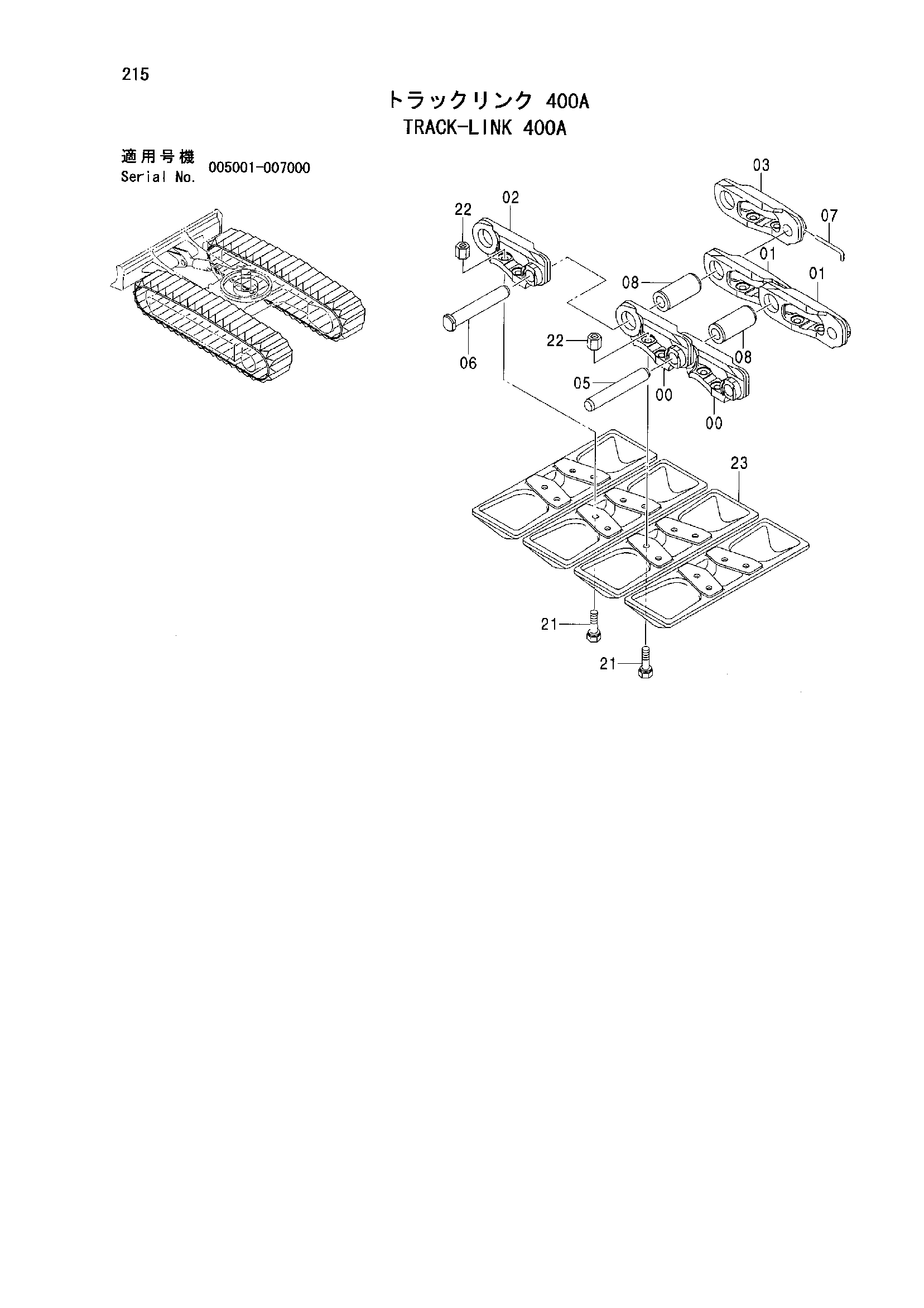

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | TRACK-LINK ASS'Y | 9120759 | 2 |
| 00-0 | TRACK-LINK ASS'Y | 9087953 | 1 |
| 00 | TRACK-LINK | 1013767 | 37 |
| 01 | TRACK-LINK | 1013766 | 37 |
| 02 | TRACK-LINK M(L) | 3046601 | 1 |
| 03 | TRACK-LINK M(R) | 3046600 | 1 |
| 05 | PIN TRACK | 4243515 | 37 |
| 06 | PIN MASTER | 3046602 | 1 |
| 07 | PIN | 4243516 | 1 |
| 08 | BUSHING | 4265825 | 38 |
| 21 | BOLT SHOE | 4243587 | 152 |
| 22 | NUT | 4243588 | 152 |
| 23 | SHOE | 1018960 | 38 |
