Механизм натяжения (резиновая гусеница) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Механизм натяжения (резиновая гусеница)» для экскаватора HITACHI ZX40U.

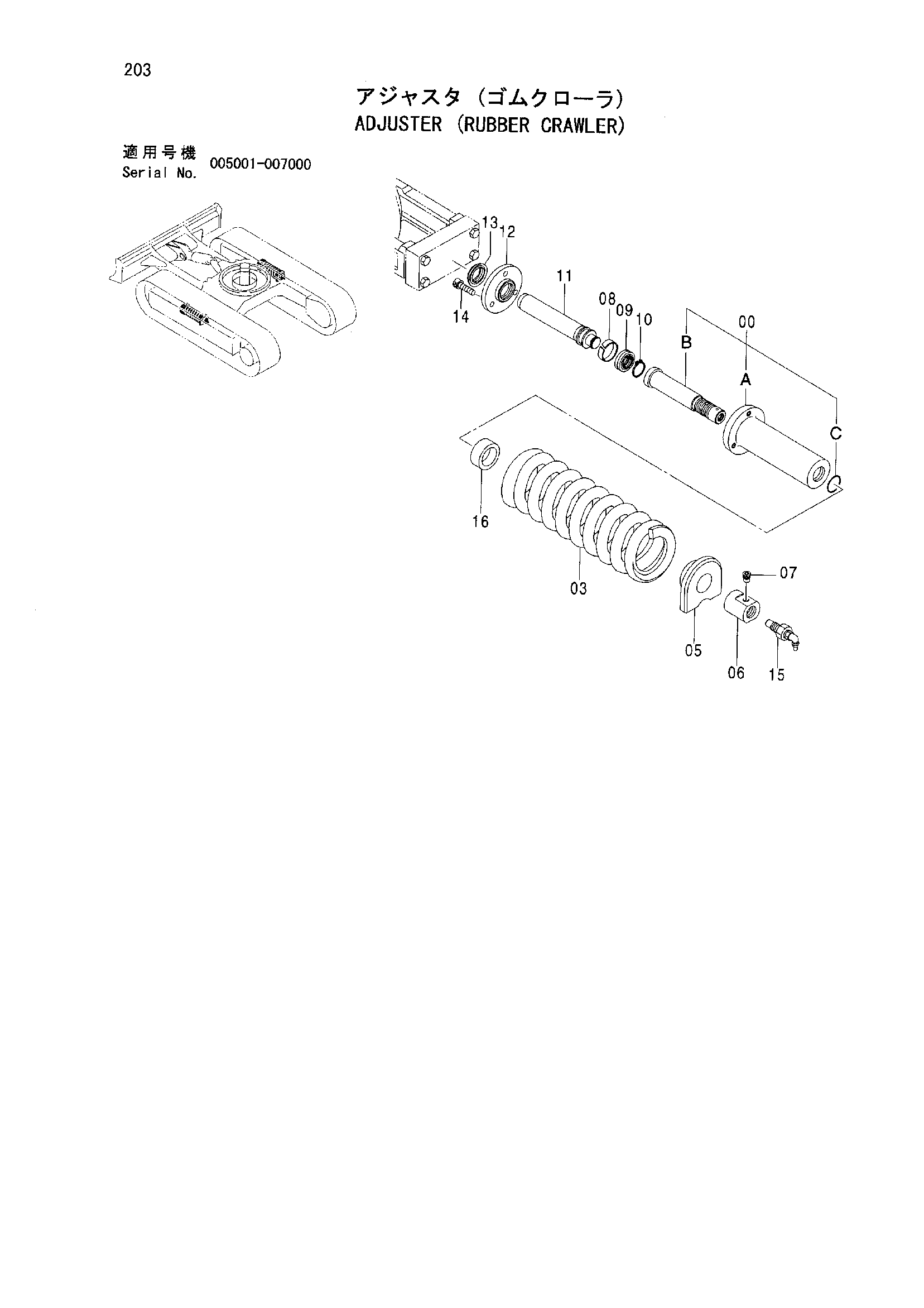

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | ADJUSTER ASS'Y | 9180330 | 2 |
| 00 | CYL. ASS'Y | 9180329 | 1 |
| 00A | CYL. | 3085800 | 1 |
| 00B | ROD | 3058196 | 1 |
| 00C | O-RING | 955020 | 1 |
| 03 | SPRING | 3085801 | 1 |
| 05 | WASHER | 4324332 | 1 |
| 06 | NUT | 4285040 | 1 |
| 07 | PLUG | 4276113 | 1 |
| 08 | RING WEAR | 4324333 | 1 |
| 09 | PACKING U-RING | 4324334 | 1 |
| 10 | RING RETAINING | 4235202 | 1 |
| 11 | ROD PISTON | 3066843 | 1 |
| 12 | FLANGE | 3066842 | 1 |
| 13 | SEAL DUST | 4324335 | 1 |
| 14 | BOLT SOCKET | M340820 | 3 |
| 15 | VALVE | 4276114 | 1 |
| 16 | SPACER | 4323076 | 1 |
