Направляющее колесо — HITACHI ZX40U
Схема и каталожные номера деталей узла «Направляющее колесо» для экскаватора HITACHI ZX40U.

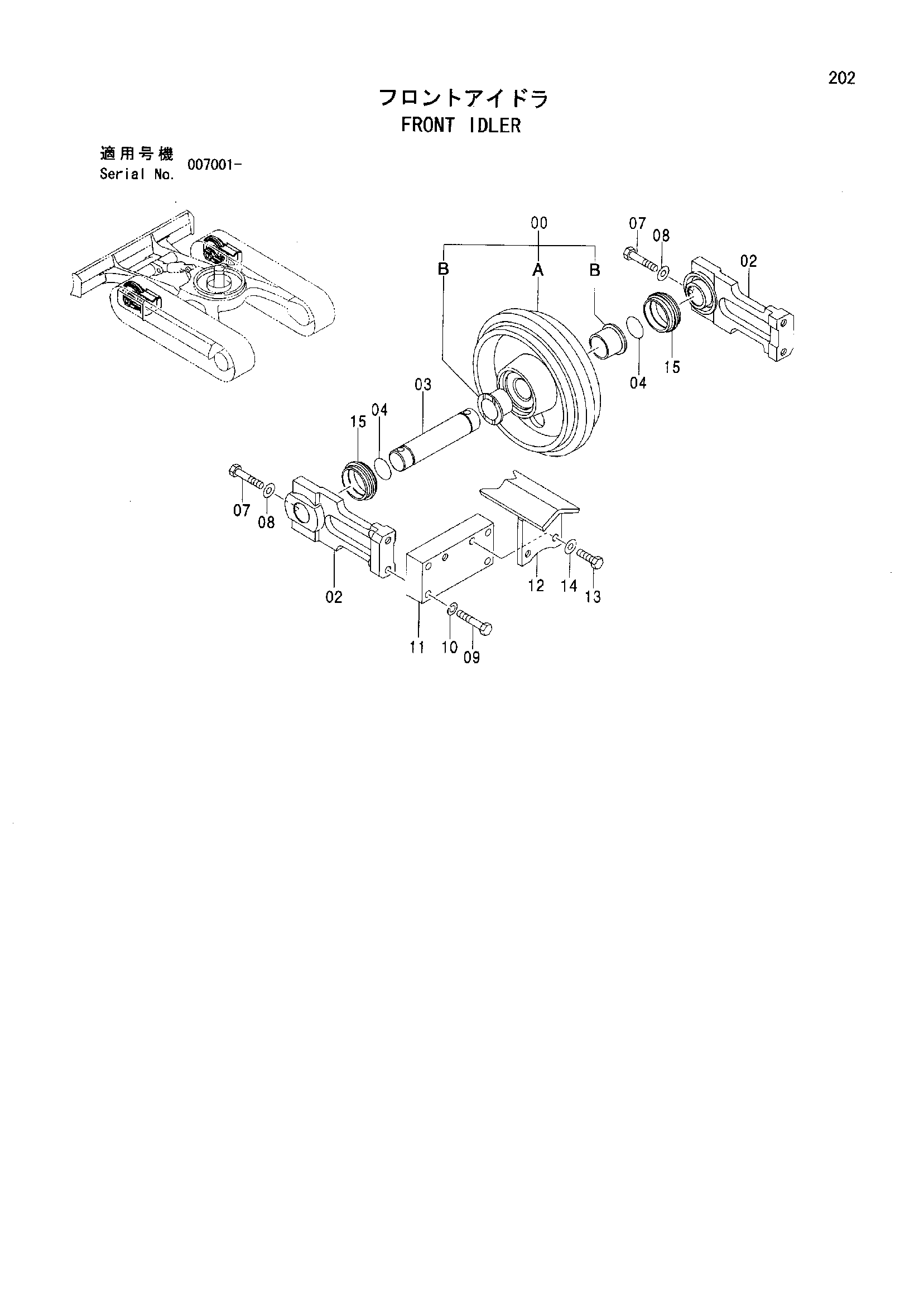

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | IDLER ASS'Y | 9237507 | 2 |
| 00 | IDLER | 9240395 | 1 |
| 00A | IDLER | 1032255 | 1 |
| 00B | BUSHING | 3101950 | 2 |
| 02 | SUPPORT | 2050892 | 2 |
| 03 | SHAFT | 3101912 | 1 |
| 04 | O-RING | 4506428 | 2 |
| 07 | BOLT | 4618578 | 2 |
| 08 | WASHER | J222010 | 2 |
| 09 | BOLT | J921260 | 4 |
| 10 | WASHER SPRING | A590912 | 4 |
| 11 | PLATE | 3101308 | 1 |
| 12 | COVER | 8095574 | 1 |
| 13 | BOLT | J921230 | 2 |
| 14 | WASHER | J222012 | 2 |
| 15 | SEAL GROUP | 4619324 | 2 |
